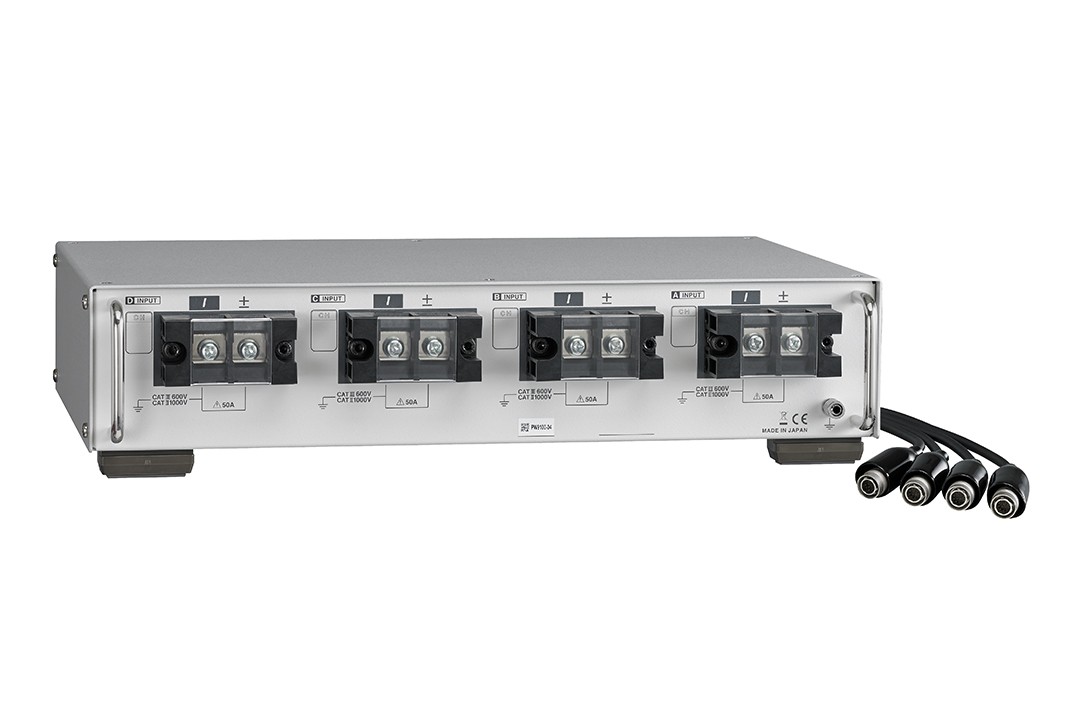

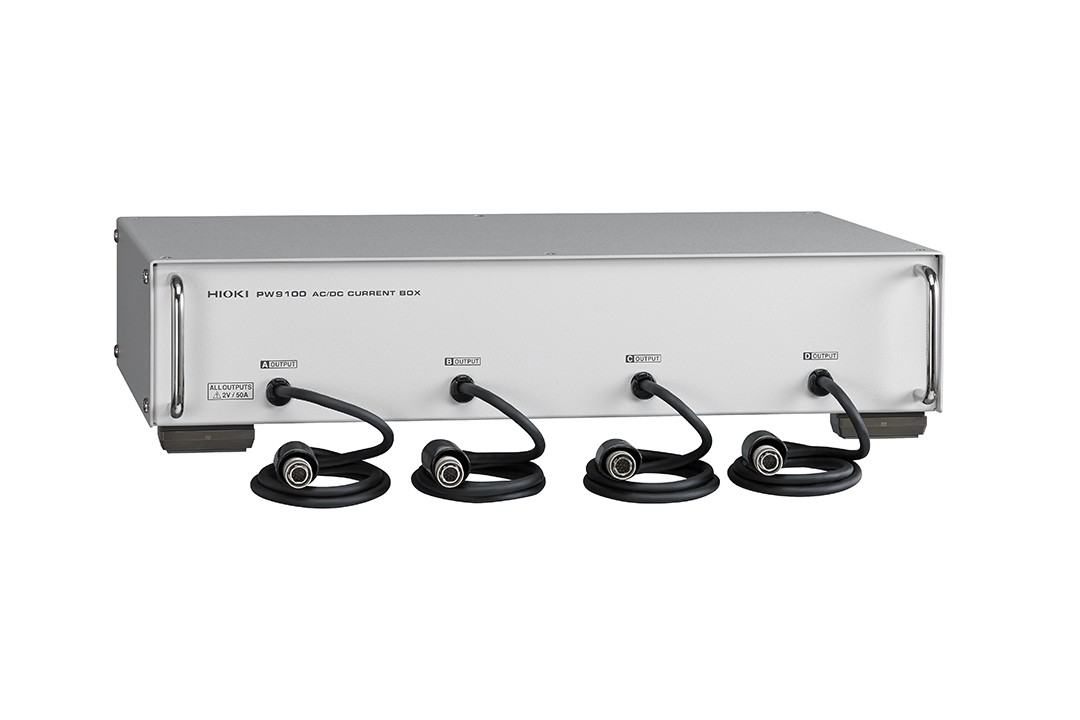

電流直接輸入單元 PW9100

返回上一頁
寬頻帶·高精度 電流測量選件上市
寬頻帶、高精度 PW6001/3390用，3ch PW6001/3390用，4ch

● 50A額定實現高級別的測量帶寬和測量精度
● DC~3.5MHz的大范圍頻率帶寬
● 和PW6001組合功率精度±0.075%
● CMRR(共模抑制比)120dB(100kHz)
● 支持測試/評估平臺的全機架尺寸
● 可與功率分析儀PW6001/3390/3390-10組合使用




基本參數（精度保證期1年,調整后精度保證期1年）

輸入方式絕緣
額定輸入電流AC/DC 50A
輸入通道數PW9100-03: 3通道
PW9100-04: 4通道
最大輸入電流60 A (降額范圍內, 20 ms以內的話最大允許±200 A peak (設計值))
頻率特性振幅: DC～3.5 MHz, 相位: DC～1 MHz
振幅/相位精度DC (±0.02% rdg. ±0.007% f.s.)
45 Hz < f ≤ 65 Hz (±0.02% rdg. ±0.005% f.s., ±0.1°)
規定到1 MHz
輸出電壓比率2 V/ 50 A
測量端子端子板(帶安全防護罩)M6螺絲
輸入電阻1.5 mΩ以下 (50 Hz/60 Hz)
輸入電容規定為測量端子-外殼(次級側)之間40pF以下/100kHz
使用溫濕度范圍溫度 0℃～40℃, 濕度 80% rh以下 (無結露)
電源由PW6001, 3390, 3390-10供電
體積及重量430 W × 88 H × 260 Dmm, 線長 0.8 m
PW9100-03: 3.7 kg, PW9100-04: 4.3 kg
附件使用說明書×1
選件C
選件B
※CT9902與PW9100連接時最多1個
選件A
※CT9901用于連接PW9100和3390/3390-10
  • 轉換線CT9901
    轉換線CT9901

    電流傳感器連接器12pin - 10pin轉換

    查看詳情>>
