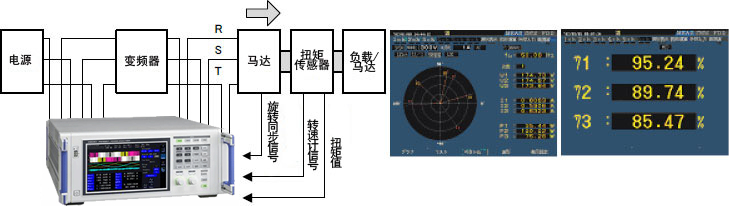

補償馬達的轉數同步信號(旋轉傳感器信號和轉速計發出的脈沖信號)和感應電壓相位
把馬達運轉狀態時的感應電壓對應的線間 ( 相 ) 電壓、線 ( 相 ) 電流的相位作為電氣角來測量

可測量感應電壓的基波有效值、總有效值。
旋轉同步信號和感應電壓的基波電壓間的相位可以進行零補償。根據這個補償，在馬達運轉時刻測量以感應電壓相位為基準的電氣角。
使用諧波功能，三相3線( 3V3A 連線時 ) 測量時，可以通過 Δ-Y 轉換功能把線間電壓轉換為相電壓(虛擬中性點標準)并進行運算。

· 可以對馬達的線間電壓和線電流的基波成分和諧波成分和電氣角(以感應電壓相位為標準)進行測量。
· 在確認馬達控制的同時可以測量馬達功率、變頻器功率、綜合功率。

· 功率分析儀：PW6001-1X系列
· 電流直接輸入單元：PW9100

※記載的內容是根據 2017年2月發行的儀器型號。可能在產品款式上有更改，請以現在發行的為準。
