使用功率分析儀測量電抗器的阻抗。

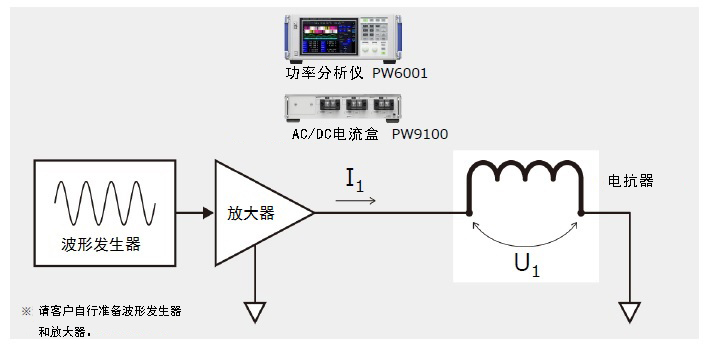

在電抗器上外加高頻電流，使用功率分析儀測量電壓、電流和相位差。
通過電壓、電流相位差，測量阻抗、電感和電阻成分。

【阻抗測量的目的】
通過了解實際運行狀態下電抗器的阻抗情況，可以作為電路設計的指標。
電抗器阻抗具有電平依賴性。因此，使用LCR測試儀測量時可能存在和實際運行時不同的值。另一方面，使用功率分析儀的話，能夠測量實際運行狀態下的阻抗。

【測量中得知的參數】
從U1、I1可知電抗器的阻抗Z、相位差θ。
從阻抗Z、相位差θ可知阻抗Ls、電阻成分Rs。

【功率分析儀的要點】
通過寬頻帶和相位補償功能，可以準確測量電抗器或電容等的高頻電壓/電流的振幅、相位。
使用用戶自定義運算，可以在測試儀主機上實時顯示電路元件的阻抗相關參數。
使用X-Y繪圖功能，可以在測試儀主機上實時顯示頻率特性圖等多個參數的相關性。

【運算公式】
阻抗 Z [Ω] = Ufnd1 ／ Ifnd1
電抗 X [Ω] = Z × sin(θU1?θI1 )
電感Ls [H] = X／2πf
電阻成分 Rs [Ω] = Z × cos(θU1?θI1 )

功率分析儀PW6001-02（2ch）
AC/DC電流盒PW9100-03（50A、2ch）
或AC/DC電流傳感器CT6904（500A）

※記載的內容是根據 2018 年 6 月發行的儀器型號?？赡茉诋a(chǎn)品款式上有更改，請以現在發行的為準。
