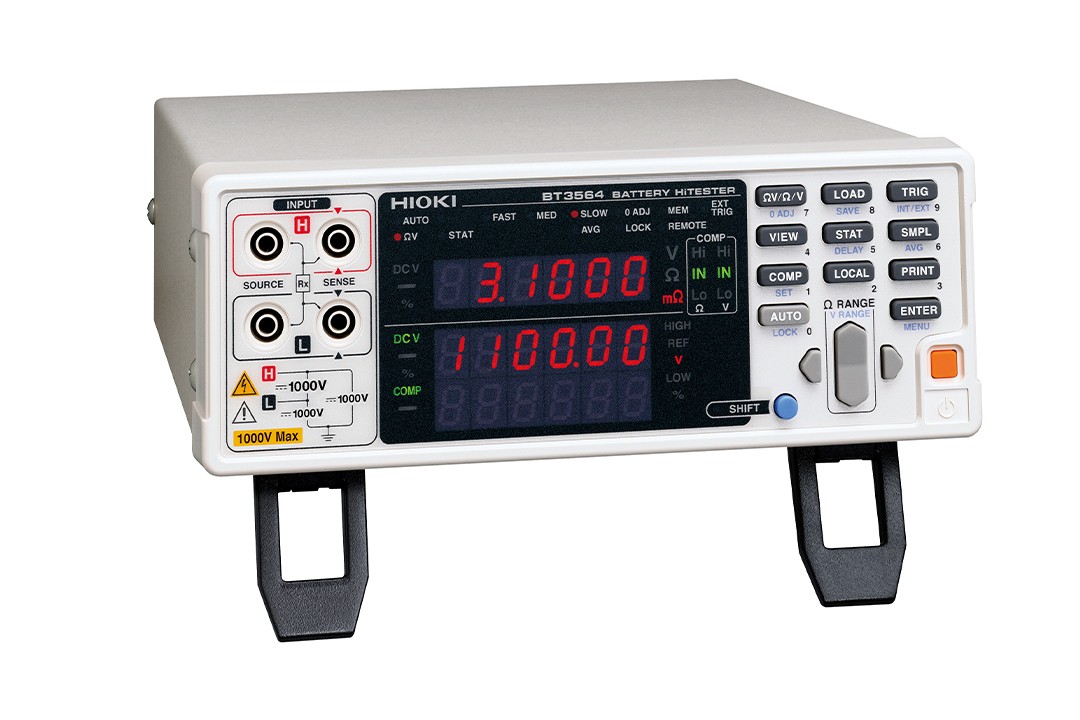

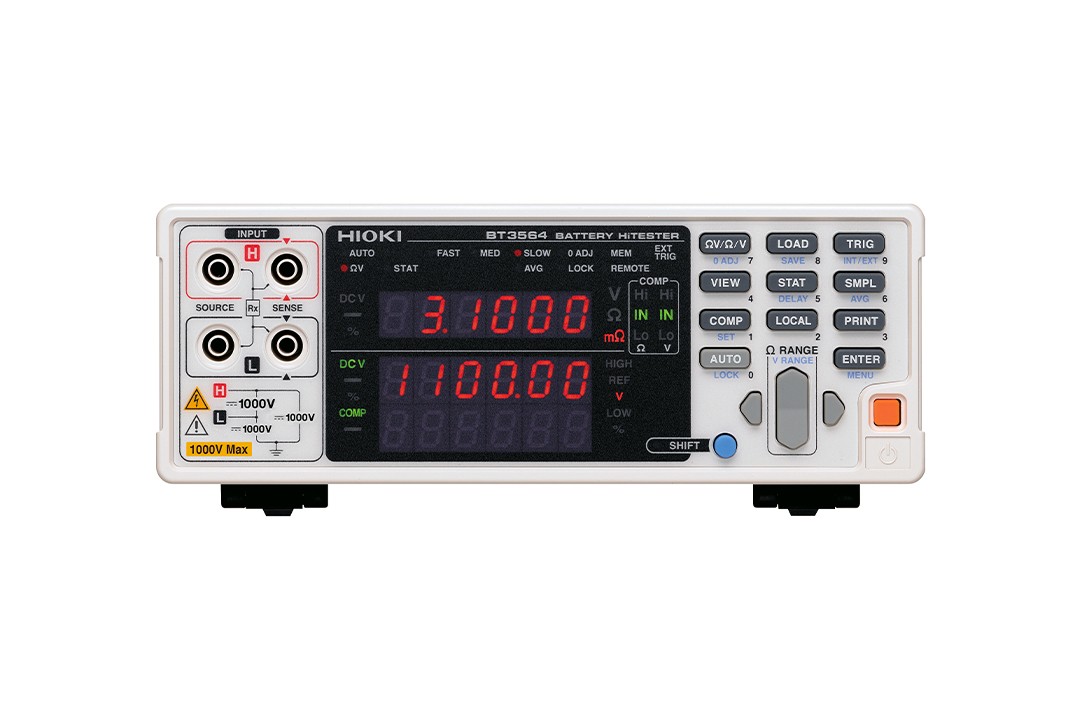

電池測試儀BT3564

最大輸入電壓1000V，針對EV、PHEV的耐高壓電池測試儀

概要
規格
選件
相關下載
解決方案
常見問題

● 最高可對應1000V的直接測量
● 適用于針對EV、PHEV的高壓電池的生產線
● 內部電阻測量0.1mΩ～3kΩ（總包電阻/母線電阻）
● 搭載高壓測試防火花功能
● 模擬輸出功能
● 能對應1000V和高壓電池組的測量探頭（選件）

不標配測試線。請根據測量用途購買測試線。作為維修部件提供EXT I/O用的公頭連接器（系統端）可使用。

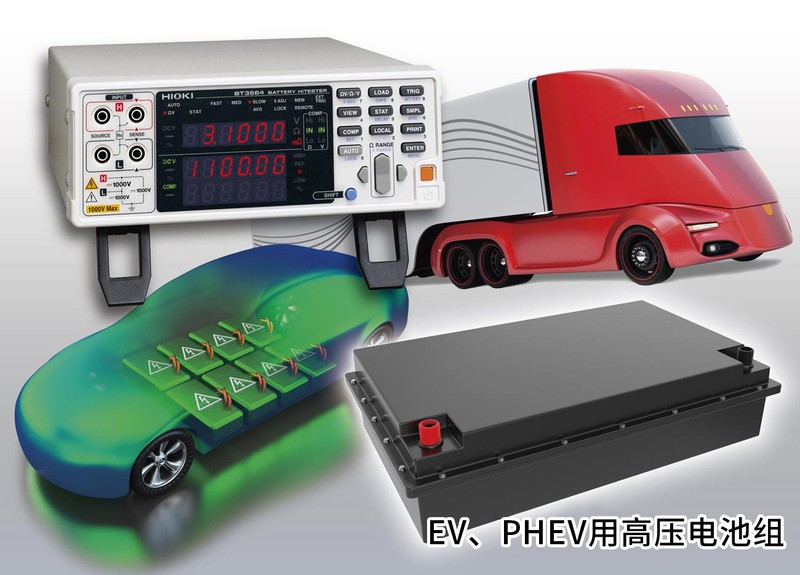

最大輸入電壓1000V。針對EV、PHEV的耐高壓電池測試儀

BT3564是一款適用于從針對高壓化的EV、PHEV到住宅用蓄電池等多種電池組出入貨檢查的電池測試儀。
最大輸入電壓1000V，可同時測量內部電阻和電池電壓。

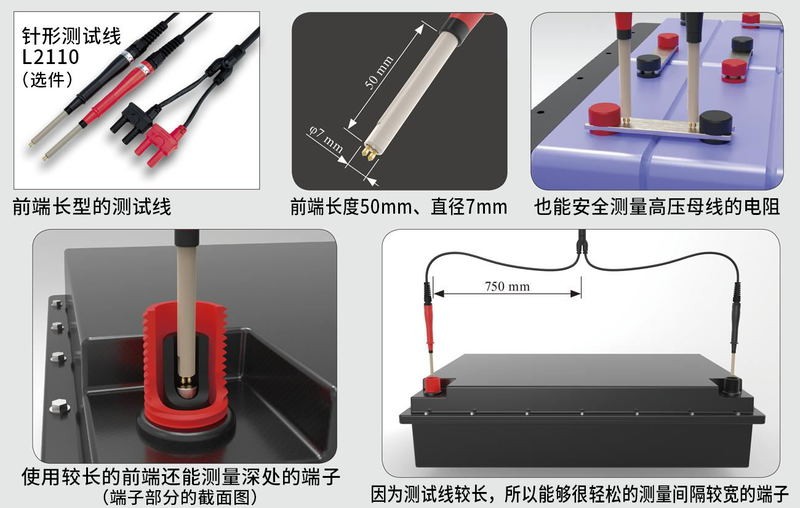

使用對應1000V的探頭也能安全、輕松的測量高壓電池組

若使用選件中的對應1000V的探頭L2110，則可以在高壓電池組的寬端子、凹入電極、裸露母線等之間安全且輕松地進行測量。

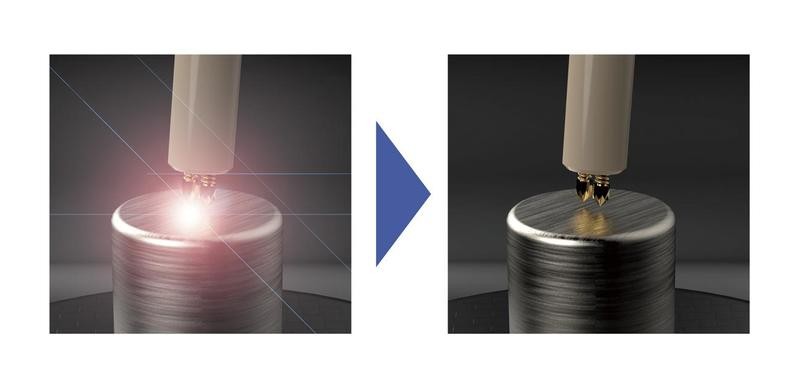

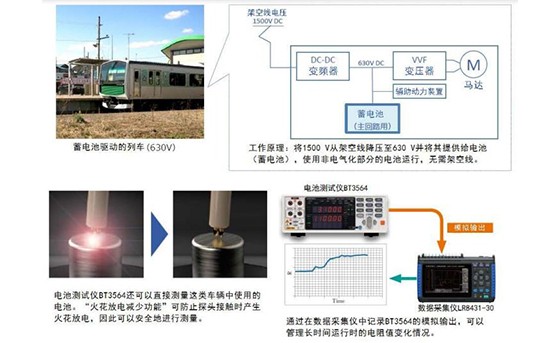

高壓測試防火花功能，使測量更安全

火花放電是在高壓測量時經常發生的現象。
BT3564在接觸電池組的電極時會控制流過的電流，并降低火花放電的發生。

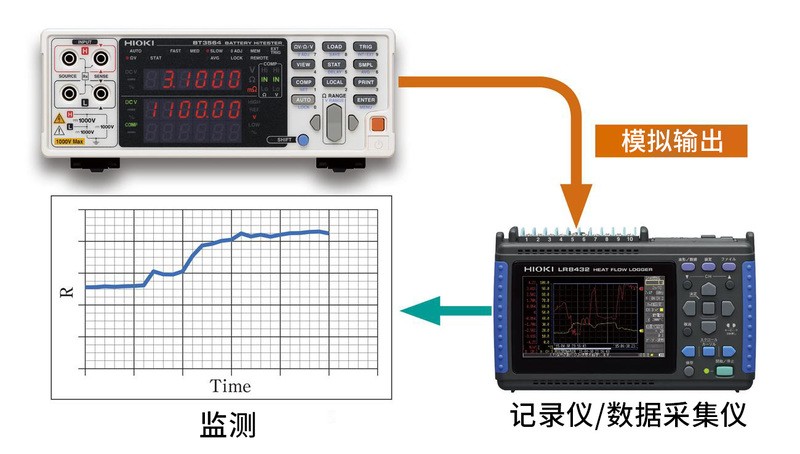

使用模擬輸出功能，實現長時間監測

搭載電阻測量值的模擬輸出功能。通過記錄儀和數據采集儀組合使用，能夠長時間監測總電阻值的情況。

基本參數（精度保證時間1年，調整后精度保證時間1年）

最大輸入電壓	額定輸入電壓: DC ±1000 V, 對地最大額定電壓: DC 1000 V
電阻測量量程	3 mΩ (最大顯示3.1000 mΩ, 分辨率 0.1 μΩ,)?3 kΩ量程 (最大顯示3.1000 kΩ, 分辨率 0.1 Ω), 7檔切換測量精度: ±0.5% rdg. ±5 dgt. (30 mΩ?3 kΩ量程) ±0.5% rdg. ±10 dgt. (3 mΩ量程) 測量源頻率: 1 kHz ±0.2 Hz. 測試電流: 100 mA (3 mΩ量程), ?10 μA (3.000 kΩ量程), 開路端子電壓: 25 V peak (3/30 mΩ量程), 7 V peak (300 mΩ量程), 4 V peak (3 Ω?3.000 kΩ量程)
電壓測量量程	DC 10 V (分辨率 10μV)?DC 1000 V (分辨率1mV), 3檔切換測量精度: ±0.01% rdg. ±3 dgt.
顯示	電阻 ±31000, 電壓 ±999999 (僅1000V時±999999 或±110000) LED
采樣時間	FAST, MEDIUM, SLOW
比較器	判定: Hi/IN/Lo (電阻, 電壓分別獨立判定), 綜合判定 (PASS/FAIL、電阻判定結果和電壓判定結果的AND運算), 畫面顯示, 蜂鳴音, 向外部I/O輸出 (開路集電極, 35 V, DC50 mA max.)）
模擬輸出	電阻測量值 (顯示值 DC 0 V?3.1 V)
接口	EXT I/O, RS-232C, 打印機 (通過RS-232C), GP-IB
電源	AC100? 240 V, 50/60 Hz, 30 VA max.
體積及重量	215W × 80H × 329D mm, 2.6 kg
附件	使用說明書×1, 電源線 ×1, 使用上的注意事項 ×1

關于探頭長度

A：2叉~探頭間 B：探頭長度 L：總長

測試線A（對應高壓電池1000V）

針形測試線L2110
A:750mm, B:215mm, L:1880mm, 高壓電池測量, DC 1000V
查看詳情>>
前端探針 9772-90
9772頂端交換用(1個)
查看詳情>>
針型測試線L2100
A：300mm B：172mm L：1.4m
查看詳情>>

選件

調零板Z5038
用于L2120，L2100，L2110，L2020，9465-10，9772
查看詳情>>

測試線B（用于60V以下的電池測量）

針型測試線9770
A：260mm B：140mm L：850mm DC 70V
查看詳情>>
針型測試線9771
A：260mm B：138mm L：850mm DC 70V
查看詳情>>

測試線C（用于60V以下的電池測量）

夾型測試線L2107
A:130 mm, B:83 mm, L:1.1 m
查看詳情>>
4端子測試線 9453
A:280 mm, B:118 mm, L:1.36m
查看詳情>>
大夾型測試線 9467
A: 300 mm, B: 131 mm, L: 1350 mm, 前端φ28 mm, D
查看詳情>>

測試線

針型測試線 CN012
1000V耐壓，全長: L=3m A=2m，前端：球形
查看詳情>>
針型測試線 CN057
1000V耐壓，全長: L=3m A=2m，前端：針型，可刺破被測物表皮
查看詳情>>

PC通訊

RS-232C 連接線 9637
9pin-9pin，1.8m長
查看詳情>>
GP-IB連接線9151-02
2m長
查看詳情>>

可配套使用的產品(2021年8月)

掃描模塊機架SW1001
和測試儀組合使用可進行多通道測量，最大66ch
查看詳情>>
掃描模塊機架SW1002
和測試儀組合使用可進行多通道測量，最大264ch
查看詳情>>
多路掃描測試軟件 CN015
測量電池電芯的開路電壓（OCV）、內部電阻（AC-IR），測量結果同時自動匹配條形碼。
查看詳情>>
電池測試軟件 CN021
測量電池電芯的開路電壓（OCV）、內部電阻（AC-IR），測量結果同時自動匹配條形碼。
查看詳情>>
掃描模塊機架 ZC2003
適用于多電芯測量，保證組合精度
查看詳情>>
多路掃描模塊 ZC2004
采用高密度連接器，滿足多通道測試需求
查看詳情>>
