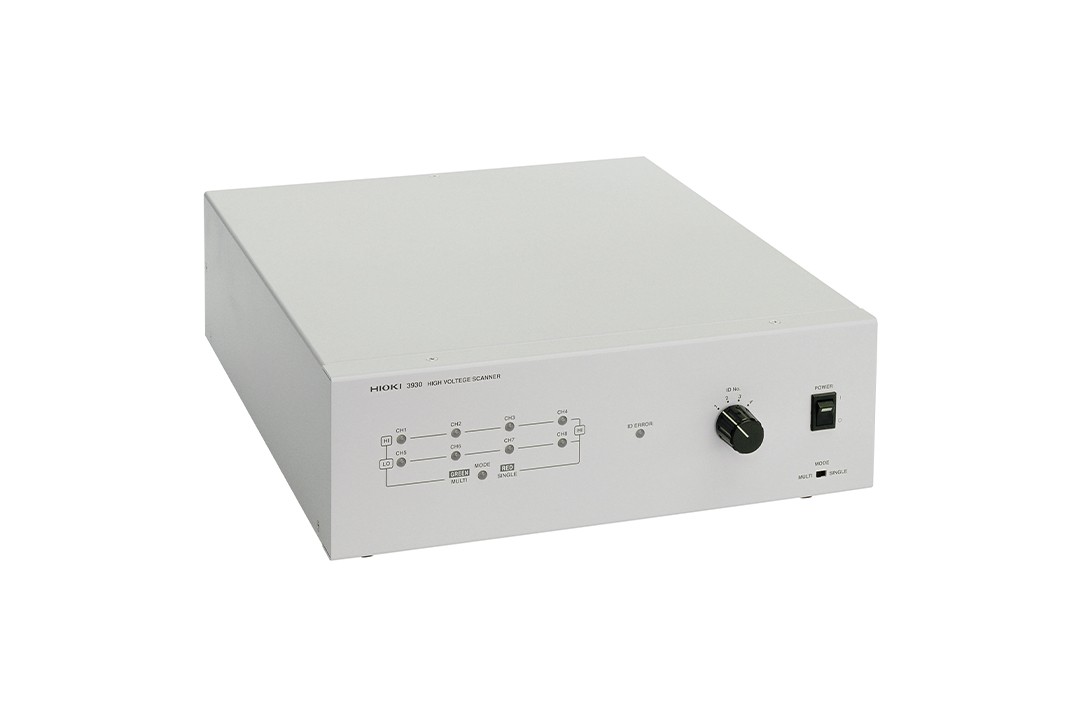

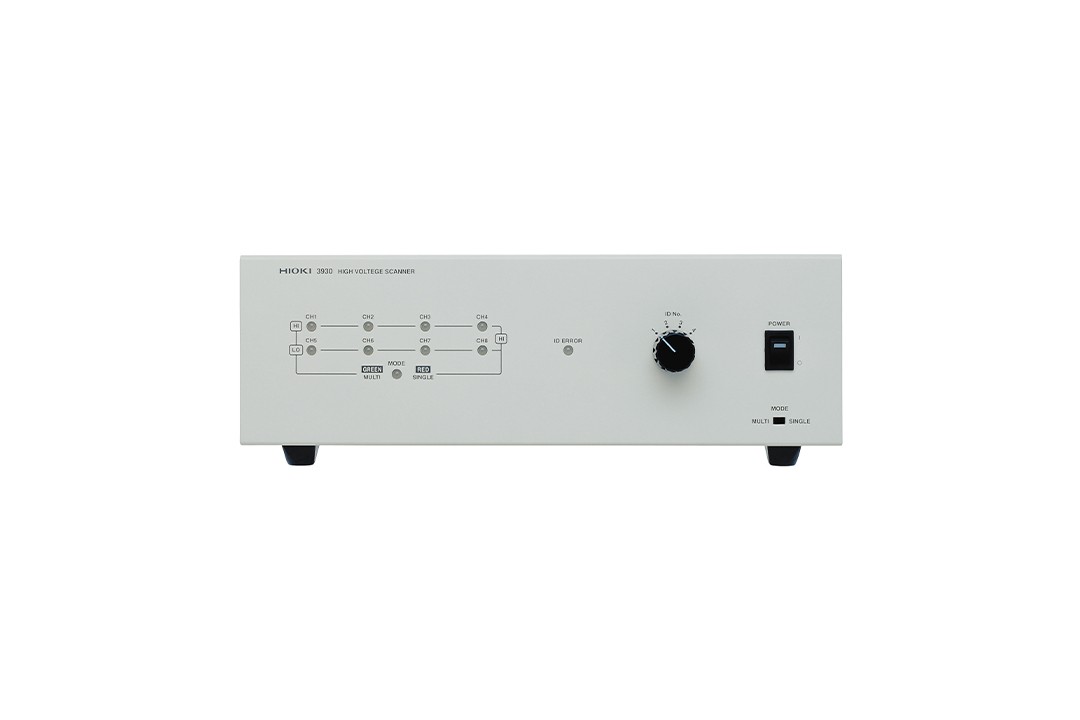

高壓掃描器 3930

絕緣耐壓測試的自動化中所需的高壓切換器

高電壓掃描單元,3153用遠程控制絕緣測試、耐壓測試的自動化，用于高電壓的多點自動試驗

● 輸入的高電壓由任一通道輸出
● 1臺8ch（單模式），最多32ch（鏈接4臺）
● 高壓的輸入/輸出，控制信號線，電源為絕緣
● 除了可用3153的編程功能控制外，也可用普通程控裝置來控制

運行模式	多模式：High4ch/Low4ch的任一點下進行掃描單模式：Common-High8ch下進行掃描
使用額定電壓	AC 5 kV/DC 5 kV
運行顯示	供電時亮燈，指定通道工作時亮燈

最大開路和閉路電壓	5000 V DC, 5000 V AC
最大開路和閉路電流	1.0 A (開路和閉路容量: 50 W)
接觸點間接接觸電阻	500 mΩ以下，1mA通電時
接觸點最大容量	50 W
時間	運行時間：6 ms以下，恢復時間：6ms以下
電源	Vscv DC24V±10%（通過控制信號輸入連接器來供電）最大12VA
尺寸	約 316 (W) × 100 (H) × 350 (D) mm，4.2 kg

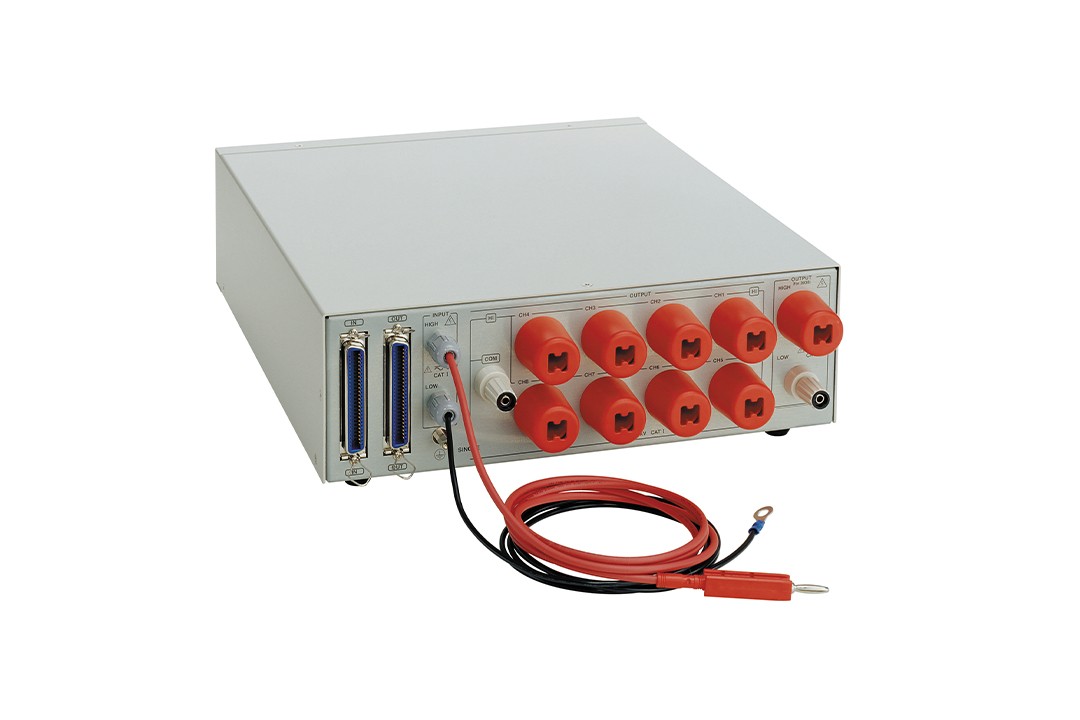

附件	控制輸入連接器連接線×1, 高壓測試線9615-01(紅)×8, 高壓測試線(黑)×1,接地線×1, 使用說明書×1
