局部放電檢測儀ST4200

返回上一頁

雙模式局部放電檢測儀，用于檢測電機內部的潛在絕緣不良

詢價預約

概要
規格
選件
相關下載
解決方案

● 雙模式局部放電檢測：通過交流PD和脈沖PD進行可靠檢測
● 使用高頻 CT 進行抗干擾局部放電測試
● 與高壓繼電器盒 SW2001 兼容

抗干擾局部放電檢測提高了電動汽車電機的質量

ST4200 局部放電檢測儀與 SW2001 高壓繼電器相結合，可為電機生產測試提供全面的局部放電 (PD) 檢測和系統集成。 ST4200 的高頻 CT 局部放電檢測有效抑制了生產線中的干擾，解決了使用傳統電磁波進行局部放電檢測時可能會出現的測量結果波動問題。

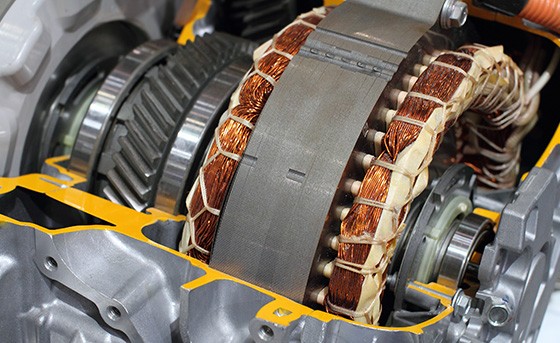

為什么局部放電測試對電動汽車電機很重要？

由于碳化硅（SiC）和氮化鎵（GaN）等功率半導體能夠?qū)崿F(xiàn)高速、高壓開關，電動汽車電機面臨著重大挑戰。這會使電機承受更高的逆變器浪涌電壓，從而對電機的絕緣性產生較大的影響。絕緣電阻和耐壓測試等傳統測試可能無法檢測出這些潛在問題。
強化檢測能力，發現潛在絕緣不良

雙模式局部放電檢測
通過同時運用交流PD測試（符合 IEC 60270 和 IEC 60034-27-1）和脈沖PD測試（符合 IEC 61934 Ed. 2 和 IEC 60034-27-5），檢測電機繞組中潛在的絕緣不良?？梢愿鶕?jù)每臺電機的具體需求選擇最為合適的PD測試方式，盡可能地檢測出潛在不良。
即使在生產線上也能實現高可靠性的局部放電測試

利用高頻CT進行耐噪性局部放電檢測
使用高頻CT進行局部放電測試可減少生產線上使用微波天線進行局部放電測試時的噪聲干擾，以及環境因素對測量結果的影響。這種測試方法還可用于成品電機的脈沖PD測試，而電磁波法則很難進行這種測試。
采用簡單的系統設計降低干擾影響

全部集成在高壓繼電器盒SW2001中
為了最大限度地減少?gòu)?fù)雜測試環境中的干擾影響，ST4200所搭載的局部放電測試系統在多路復用器的基礎上集成了SW2001。這種設計通過集成多個輸入信號，大幅減少布線的復雜性，將布線和互連的影響降低至最小程度。有效減少電磁干擾 (EMI)、接地回路和電容耦合等潛在干擾源，從而實現更精確、更可靠的測量。

交流PD測量

檢測方式	使用符合IEC 60270 與 IEC 60034-27-1標準的檢測阻抗與帶通濾波器的放電電荷量測量方式
測試頻率范圍 (施加電壓)	45 Hz ～ 1.1 kHz
電荷量測量范圍（Q）	10 pC ≦ Q ≦ 500 pC（被測物靜電電容 C：200 pF ≦ C < 2 nFにおいて） 10 pC ≦ Q ≦ 2500 pC（被測物靜電電容C：2 nF ≦ C ≦ 10 nFにおいて)
測量項目	【通常模式】重復發生的最大PD強度(Q max)，PD脈沖發生數(m，m+，m-)，PD脈沖發生率，電壓有效值(U rms)，電壓波高值(Up+，Up-)，平均放電電流(I)，放電功率(P)，二次率(D)，PD脈沖的表觀電荷，PD脈沖相位角(φ) 【PDIV模式】(在通常模式的值中追加下述值) PD起始電壓(Ui)、PD熄滅電壓(Ue)

脈沖PD測量

檢測方式	基于IEC 61934 Edition 2.0 以及IEC 60034-27-5，通過CT和數字濾波檢測放電電流
采樣速度	200 MS/s
測量項目	【通常模式】 PD峰值放電量(Qpk)、脈沖序列中的PD發生數(m) 【PDIV模式】(在通常模式的值中追加下述值) PD發生起始電壓(PDIV)，重復PD發生起始電壓(RPDIV)，重復PD熄滅電壓(RPDEV)，PD熄滅電壓(PDEV)，重復PD峰值放電量(RQpk)

高壓發生源控制

控制內容	作為局部放電的高壓發生源，會用到絕緣耐壓測試儀、脈沖線圈測試儀去聯動控制
對應儀器（2025年2月為止）	自動絕緣/耐壓測試儀3153、脈沖線圈測試儀ST4030、ST4030A等
測量項目	【通常模式】 PD峰值放電量(Qpk)、脈沖序列中的PD發生數(m) 【PDIV模式】(在通常模式的值中追加下述值) PD發生起始電壓(PDIV)，重復PD發生起始電壓(RPDIV)，重復PD熄滅電壓(RPDEV)，PD熄滅電壓(PDEV)，重復PD峰值放電量(RQpk)

交流PD，脈沖PD通用測量

測量模式	普通模式：施加一定電壓，進行單次或連續測量 PDIV模式：根據標準的要求，在改變施加電壓的同時進行測量
功能	判定功能，圖表顯示功能（交流PD：電壓波形、PD脈沖監視器/脈沖PD：電流波形、PD脈沖監視器）
外部存儲設備	SD 存儲卡、U盤、SSD ※請務必使用本公司的選件。
放射性無線頻率	50 pC以下（在10 V/m時）
電磁場的影響	50 pC以下(在10 V時)
傳導性無線頻率電磁場的影響	50 pC以下(在10 V時)
疊加到電源上的脈沖干擾的影響	50 pC以下(1kV，疊加脈寬50 ns的脈沖干擾時)
接口	LAN, USB, RS-232C（請使用市售USB串行轉換線）, EXT. I/O, MONITOR輸出
電源	額定電源電壓：AC 100 V～240 V, 額定功率：300 VA
尺寸·體積	約353（W）×約235（H）×約154.8（D） mm（不含突起物）, 約7.3 kg（安裝U8332時）, 約7.1 kg（未安裝U8332時）
附件	電源線 × 1, 啟動指南 × 1, 使用注意事項 × 1
