以提高發電效率和降低運行成本為目的，光伏發電系統正在推進高壓化。在光伏發電設備的運行確認及檢查中，電壓的測量是必不可少的。為了安全測量高電壓，測量等級（CAT）很重要。本文針對適合高壓發電系統的 )“測量等級（CAT）”和“測量儀器”進行說明。

1000 V 以上的光伏發電系統

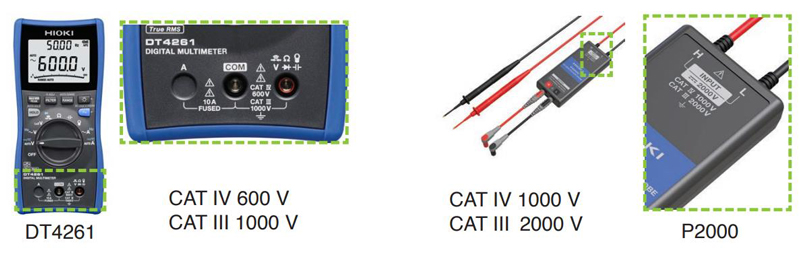

想用CAT Ⅲ 1000 V的測量儀器安全地測量1300 V的太陽能發電設備？能實現嗎？

可以。但僅限連接直流高電壓探頭P2000時。

直流高壓探頭P2000的特點

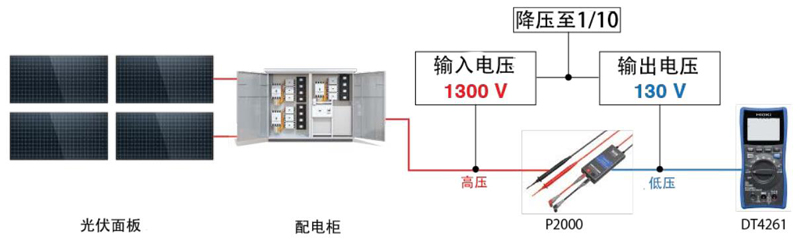

1. 可將測量儀的輸入電壓降低至1/10。

測量1300 V時，P2000的輸出為130 V，因此用CAT Ⅲ 1000 V的測量儀也能進行測量。

舉個例子，即使使用無安全等級標定的200 V的測量儀器進行連接，也能測量1300 V的太陽能電池板。

2.保護連接的測量儀器。

關于光伏發電的測量設備來說，【沒連接到系統的設備無安全等級】，【連接到系統的設備推薦用安全等級CAT Ⅲ 以上】的儀器去測量。

而【是不是用了CAT Ⅲ 以上的測量設備就安全了？】，也不能一概而論。

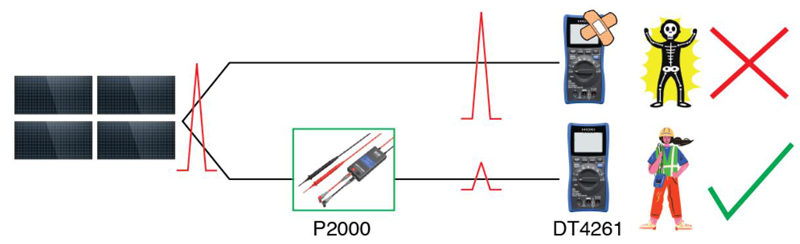

在光伏電池板的測量中，很多情況下即使在沒有系統連接的狀態下也會產生浪涌電壓（瞬間的高壓）。例如，斷路器的ON/OFF、有電壓狀態下的電纜連接等。針對浪涌電壓，測量儀器配備了保護電路。但是，如果由于多次輸入浪涌電壓而損傷保護電路，則可能會導致測量儀器出現故障。

通過P2000，測量儀器上的浪涌電壓會變小。不易受到浪涌電壓的損傷，可以避免測量儀的損壞。另外，也可以更安全地測量電壓。

現場測量儀是經常手持使用的測量儀。為了提高安全性，也在推廣P2000的使用。

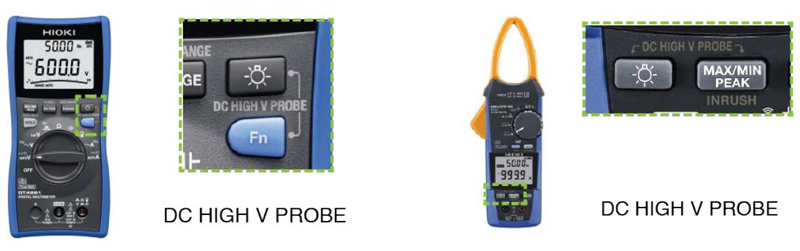

DT4261等搭載“DC HIGH V PROBE模式”的測量儀器是針對與P2000的連接而設計的。兩者的匹配度較高，可以實現誤差較小的正確測量。另外，能通過換算功能將變?yōu)閷嶋H1/10的P2000的輸出值重新?lián)Q算為實際值后顯示。通過使用P2000能充分減少施加在測量儀器上的浪涌電壓，防止保護電路受損。還需購買連接的測量儀器時，請考慮使用帶“DC HIGH V PROBE模式”的測量儀器。
