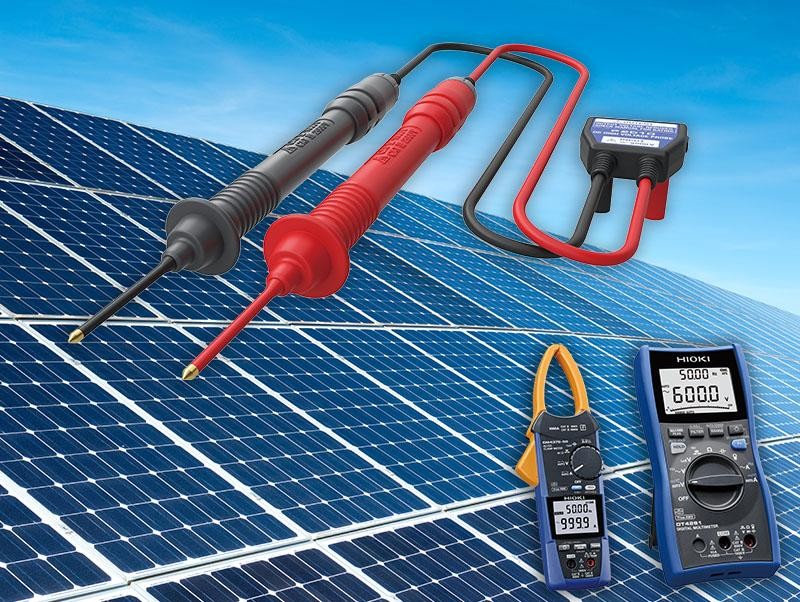

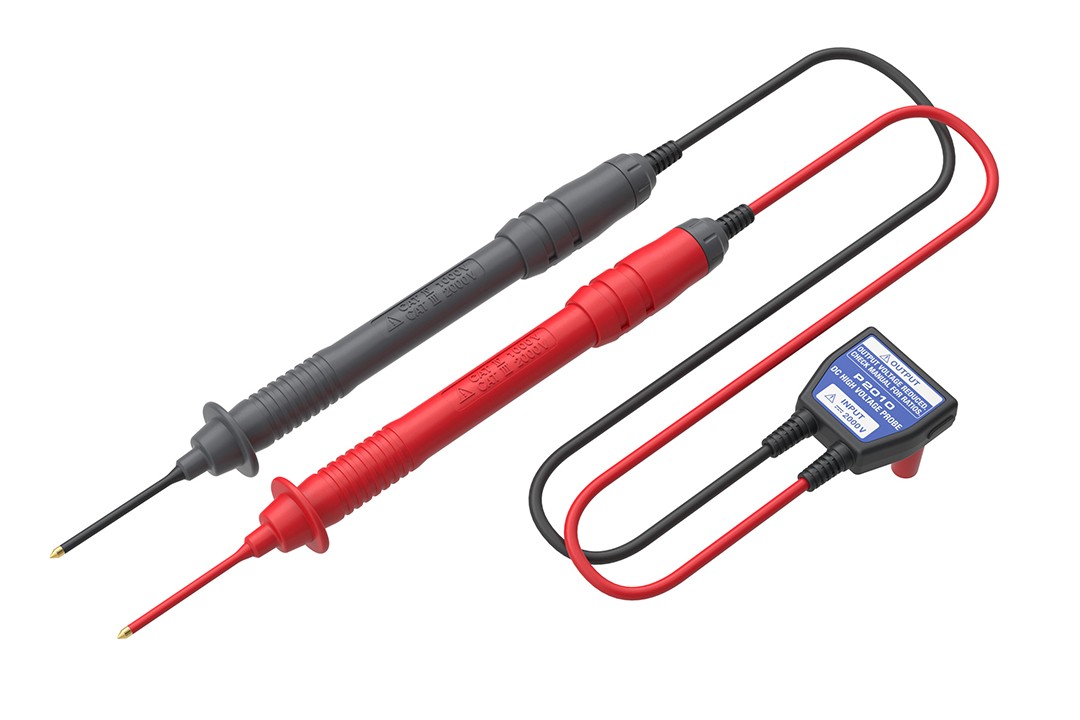

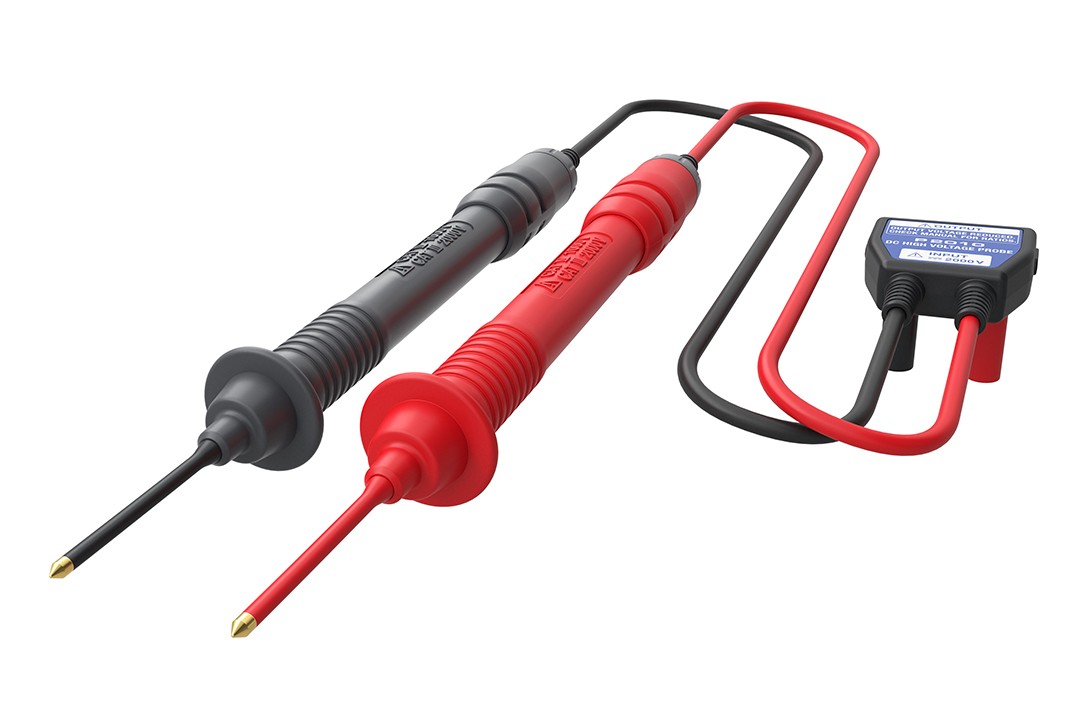

直流高壓測試探頭P2010

安全地進行高壓光伏發電設備的維保工作

● 實現高達CAT III 2000V的高壓測量
● 無需中斷電網，安全測量兆瓦級的光伏發電設備
● 可搭配對應的HIOKI日置鉗形表或數字萬用表（DMM）使用

為什么需要CAT III 2000V的測量？

近年來，隨著光伏系統和電動汽車電池的日益普及，對于其工作電壓的要求也越來越高，從而產生了全新的維保需求。與此同時，由于使用更高的電壓，也給維修工作帶來了更大的安全風險。
CAT安全等級根據測量位置的線間額定電壓、電流容量和瞬態過電壓，按測量類別等級 CAT II、CAT III 和 CAT IV 對測量位置進行分類。根據光伏（PV）組件安全鑒定國際標準 (IEC 61730-1)，光伏組件屬于過電壓CAT III，需要能夠測量CAT III 的測量儀器。
在此背景下，用于維護光伏發電設備的測量儀器必須能夠承受高壓，以確保它們可以安全使用。使用具備對應CAT安全等級的儀器有助于保護操作人員和光伏發電設備，避免出現電擊、燒壞等嚴重事故。
目前，雖然越來越多系統采用1500 V 光伏發電設備，但是隨著更大、更高效的系統投入使用，未來會需要能夠適應更高電壓的儀器。展望不久的將來，P2010 作為兼容 CAT III 2000 V 的產品應運而生了。

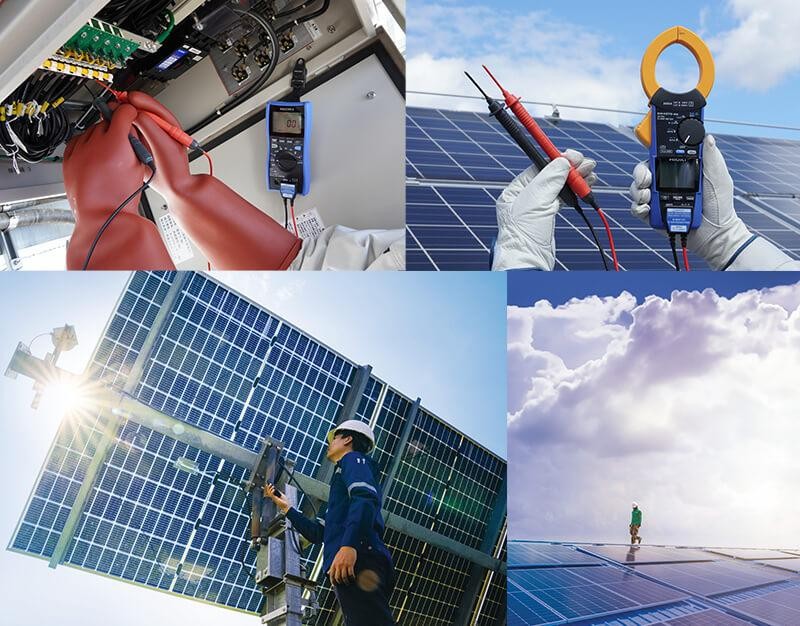

更安全地測量光伏面板和PV設備

通過將 P2010 連接到 HIOKI日置鉗形表或數字萬用表 (DMM)，可以安全地測量高達 2000 V 的高壓。
功能名稱：DC HIGH V PROBE 模式

最大輸入電壓（*1）	DC 2000 V *1: INPUT H – INPUT L之間, 最大額定電壓
對地最大額定電壓	1000 V (測量范疇 IV) 預計瞬態過電壓 12000 V 2000 V (測量范疇 III) 預計瞬態過電壓 15000 V
輸入電阻	20 MΩ ±5.0% (INPUT H – INPUT L 之間, OUTPUT端子開路時)
過載保護	DC 2200 V/AC 2200 V 1分鐘 (INPUT H – INPUT L 之間) DC 600 V/AC 600 V 1分鐘 (OUTPUT H – OUTPUT L之間)
OUTPUT端子	4mm 香蕉頭
使用溫濕度范圍	溫度：-25℃?65℃ 濕度： -25℃?40℃:：80% RH以下 (無結露) 40℃?65℃: 從40℃ 80% RH到65℃ 25% RH為止的使用濕度上限直線減少（無結露）
保存溫濕度范圍	-30℃?70℃, 90% RH以下 (無結露)
適用規范	EN 61010
附件	使用說明書×1,，使用注意點×1

CM4371-50
型號	組合精度參數
DT4261	量程 600.0 V: 組合精度 ±0.8% rdg ±0.2 V 量程 2000 V: 組合精度±0.8% rdg ±5 V
CM4141-50	量程600.0 V: 組合精度±1.0% rdg ±0.3 V 量程2000 V: 組合精度±1.0% rdg ±3 V
CM4373-50
CM4375-50

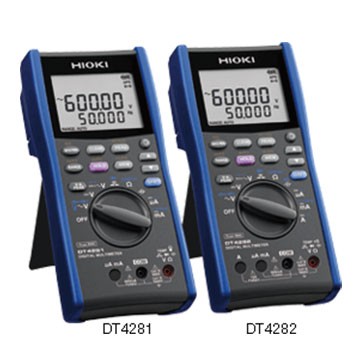

DT4281	量程60.000 V: 組合精度±0.8% rdg ±0.002 V (輸出比為1/10) 量程600.00 V: 組合精度±0.8% rdg ±0.02 V (輸出比為1/10)
DT4282

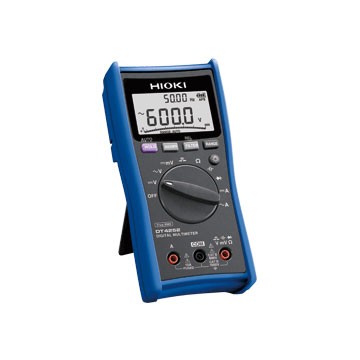

DT4252	量程60.00 V: 組合精度±1.2% rdg ±0.05 V (輸出比為1/10) 量程600.0 V: 組合精度±1.2% rdg ±0.5 V (輸出比為1/10)
DT4253
DT4255	量程60.00 V: 組合精度±1.2% rdg ±0.03 V (輸出比為1/10) 量程600.0 V: 組合精度±1.2% rdg ±0.3 V (輸出比為1/10)
DT4256

支持DC HIGH V PROBE支持的產品

AC/DC鉗形表CM4375-50
纖薄的鉗口，能輕松進入線纜狹窄處的設計；AC/DC 1000A；有可無線傳輸數據的選件Z3
查看詳情>>

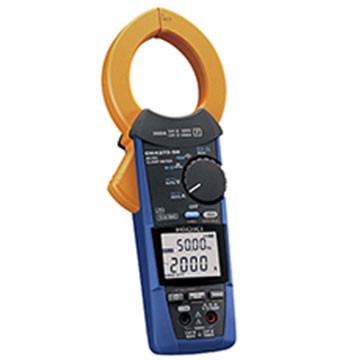

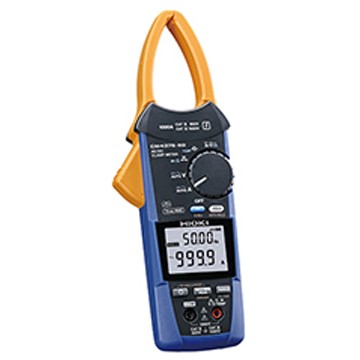

AC/DC鉗形表CM4373-50
搭載高安全性+高功能DMM 交直流鉗形表2000A
查看詳情>>

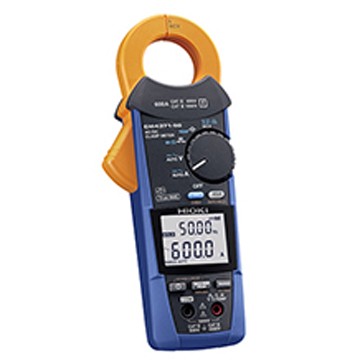

AC/DC鉗形表CM4371-50
AC/DC 20/600A；V、A、Hz、Ω等豐富的測量項目；有可無線傳輸數據的選件Z32
查看詳情>>

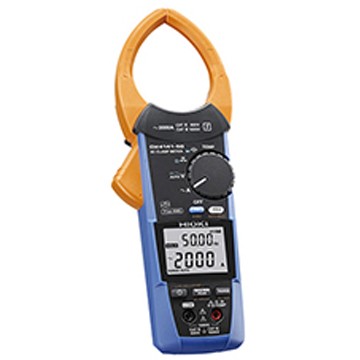

AC鉗形表CM4141-50
纖薄的鉗口，能輕松進入線纜狹窄處的設計；AC 60~2000A；有可無線傳輸數據的選件Z3
查看詳情>>
數字萬用表DT4261
通用型功能強大可測量諧波
