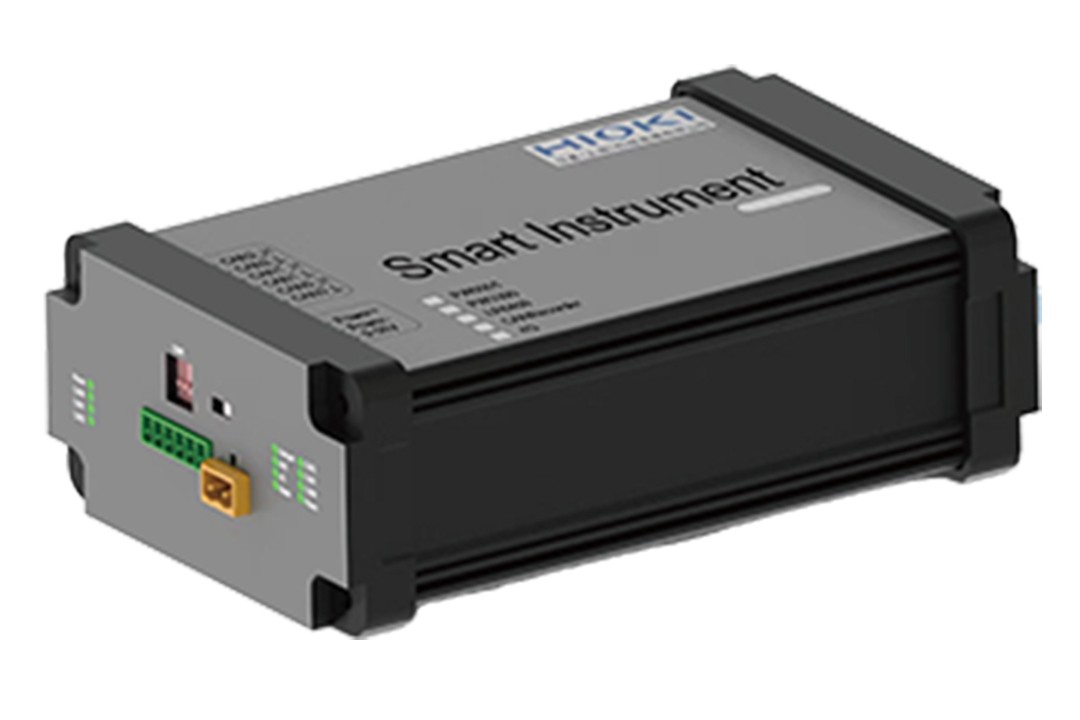

LAN-CAN轉換器CN055

測試數據傳輸最快間隔10ms, 同時可讀取其他的CAN信號

概要
規格
選件
相關下載
主機升級

測試數據傳輸最快間隔10ms, 同時可讀取其他的CAN信號

● 10ms間隔測試時最大測試信號數為32message。
● 除了對儀器的測試結果進行CAN信號轉換以外，還可直接獲取其他的CAN信號。
● 通過免費配套軟件進行設置。
● 通過網頁連接云端服務器，進行實時遠程數據監控，還可進行CAN信號發送。

技術參數

支持機型	PW6001、PW3390、LR8450/LR8450-01
型號	型號	功能	對應型號
	CN055-01	CAN數據讀取保存	LR8450、LR8450-01
	CN055-02	CAN數據讀取保存	LR8450、LR8450-01、PW3390、PW6001
	CN055-11	CAN數據讀取保存 / Wifi＋4G數據上傳	LR8450、LR8450-01
	CN055-12	CAN數據讀取保存/ Wifi＋4G數據上傳	LR8450、LR8450-01、PW3390、PW6001
CAN 通道數	3系統（CAN0、CAN1、CAN2）
最大信號數		10ms	50ms	100ms	200ms
	PW6001	32 message (64 Signal)	All CH	All CH	All CH
	PW3390	32 message (64 Signal)	All CH	All CH	All CH
	LR8450	32 message (64 Signal)	All CH	All CH	All CH
轉換延時	約為25 ms（根據不同設備數據更新速度不同，10ms間隔傳輸?shù)臄?shù)據可能會重復）
附件	電源適配器、使用說明書、軟件
電源	輸入DC 9 V ~ 30 V、0.5 A（使用電源適配器或者適配OBD接口, 接口由客戶自行提供）
尺寸·重量	171（W）×56（H）×106（D）mm (不包含突出部分) ，約850 g

適配主機

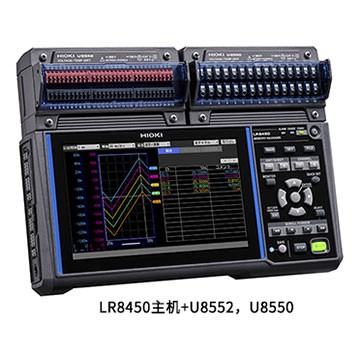

數據采集儀LR8450
輕松實現模擬數據和CAN數據的統一管理
查看詳情>>

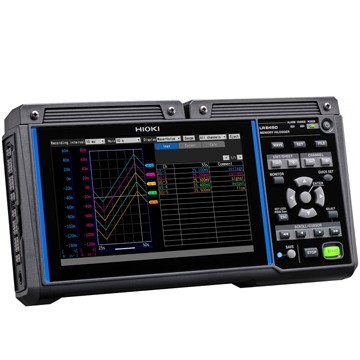

數據采集儀LR8450-01
直連單元/無線單元可選，最大330ch絕緣輸入；最快1ms采樣。
查看詳情>>

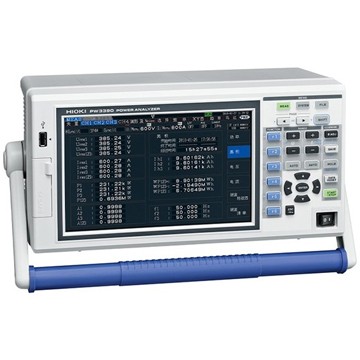

功率分析儀PW3390
測量馬達、變頻器的功率轉換效率
查看詳情>>
功率分析儀 PW6001
高精度測量馬達、功率轉換效率的功率分析儀
查看詳情>>
功率分析儀PW8001
提高功率轉換效率的好幫手
查看詳情>>

產品樣本使用說明書通訊指令產品外觀圖在線培訓視頻軟件下載

編號

類別

型號

名稱

備注

類型

大小

更新時間

點擊

2000

單品樣本

CN055

LAN-CAN轉換器CN055

pdf

4.02 MB

2023-07-31

下載

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

型號

品名

文件

記述

容量

備注

CN055

LAN-CAN轉換器

SmartInstrument

用于設置LAN-CAN轉換盒本體，選擇需要發送的信號進行轉換并可自動生成DBC文件。

46.3 MB

LAN-CAN轉換器CN055升級

下載鏈接中添加 CN055-01-v.1.4.1.zip , CN055-02-v.1.4.1.zip文件。

頁面內容如下。

1. 軟件

最新軟件版本為V1.4.1.若您使用的還是老版本，請進行升級。

2. 版本確認方法

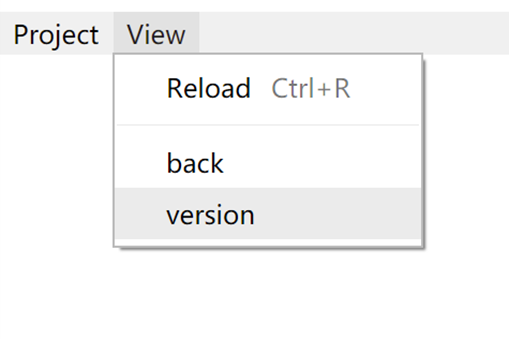

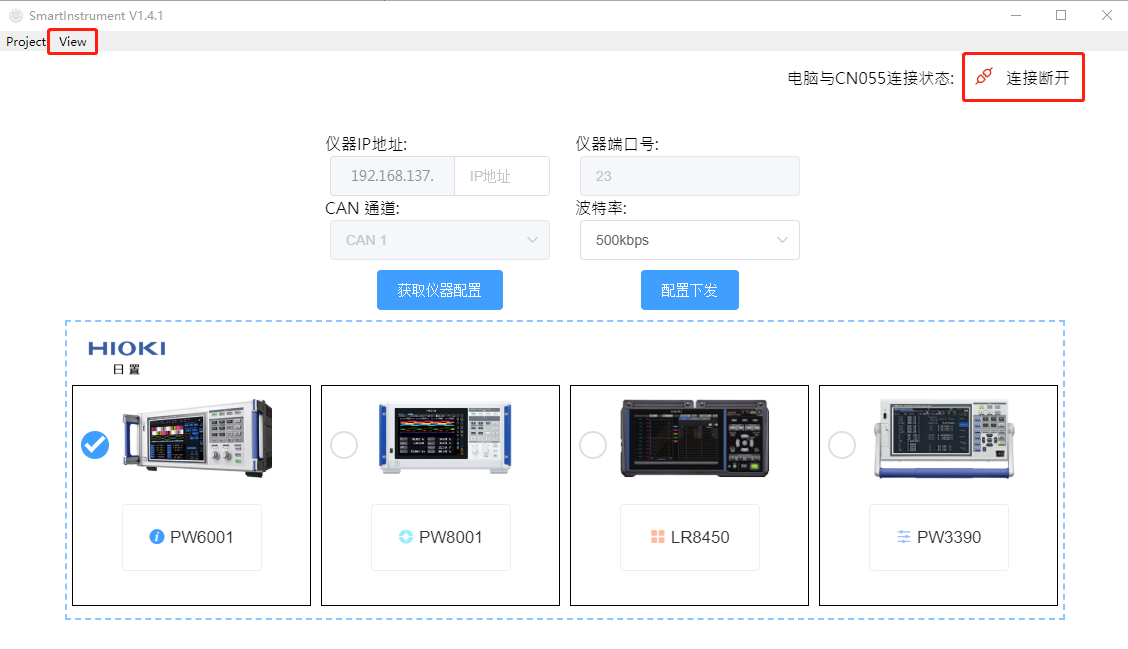

打開SmartInstrument軟件，啟動CN055設備。將電腦與CN055的熱點進行鏈接。熱點鏈接方式請參照說明書。右上角顯示已成功后，點擊左側View，version選項即會顯示當前盒子內的程序版本。



3. 升級方法

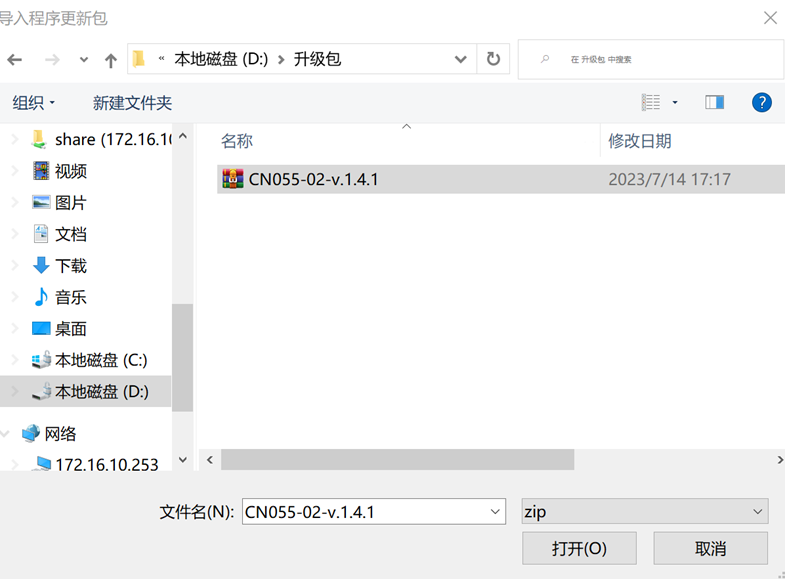

根據產品正面的型號，下載對應的壓縮包。在電腦與CN055的熱點成功鏈接的狀態下，點擊軟件左上角Project，Update。選中下載的壓縮包（不需要解壓）。更新成功后軟件界面會提示，重啟設備。此時重啟設備后可通過上述版本確認方法進行驗證。

請確認了以上內容之后再進下載升級軟件。軟件的下載文件為ZIP格式。關于版本升級的步驟參照上述"升級方法"。請勿使用與產品型號不同的升級包進行升級。版本升級后，請使用與設備版本型號一致的SmartInstrument進行后續操作。
