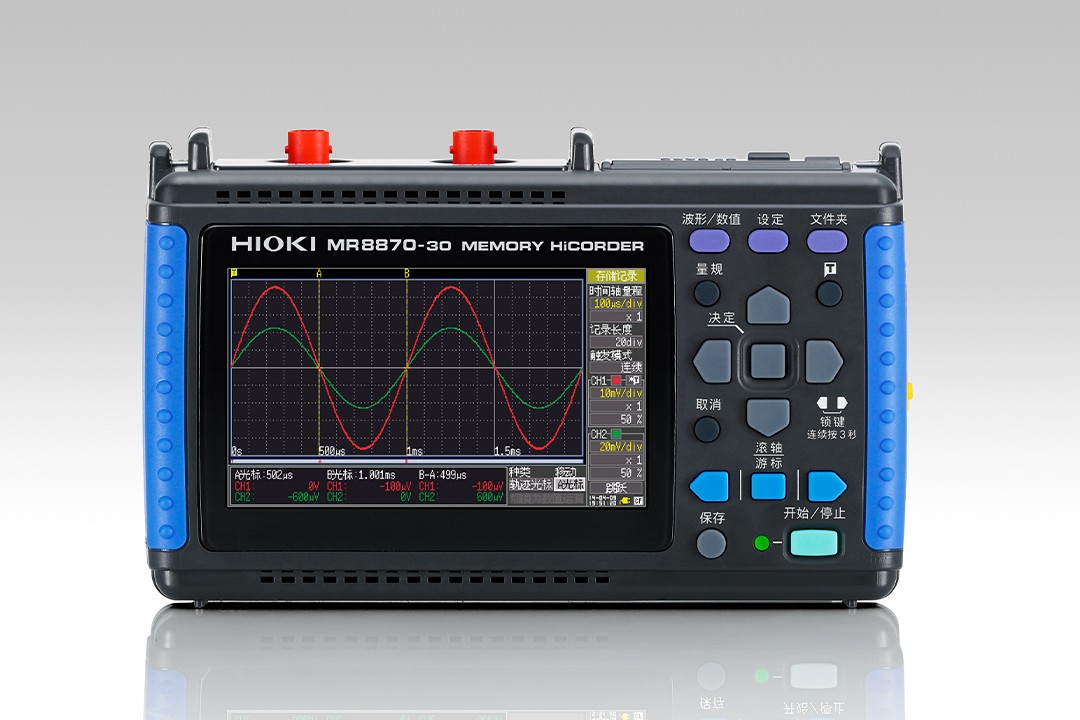

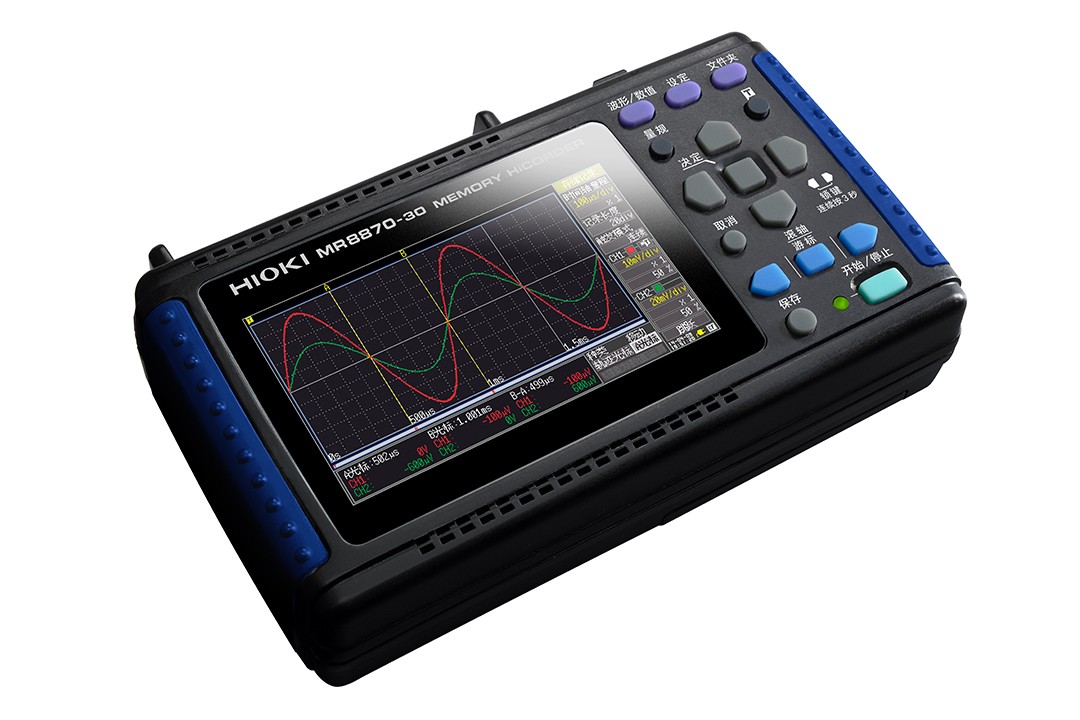

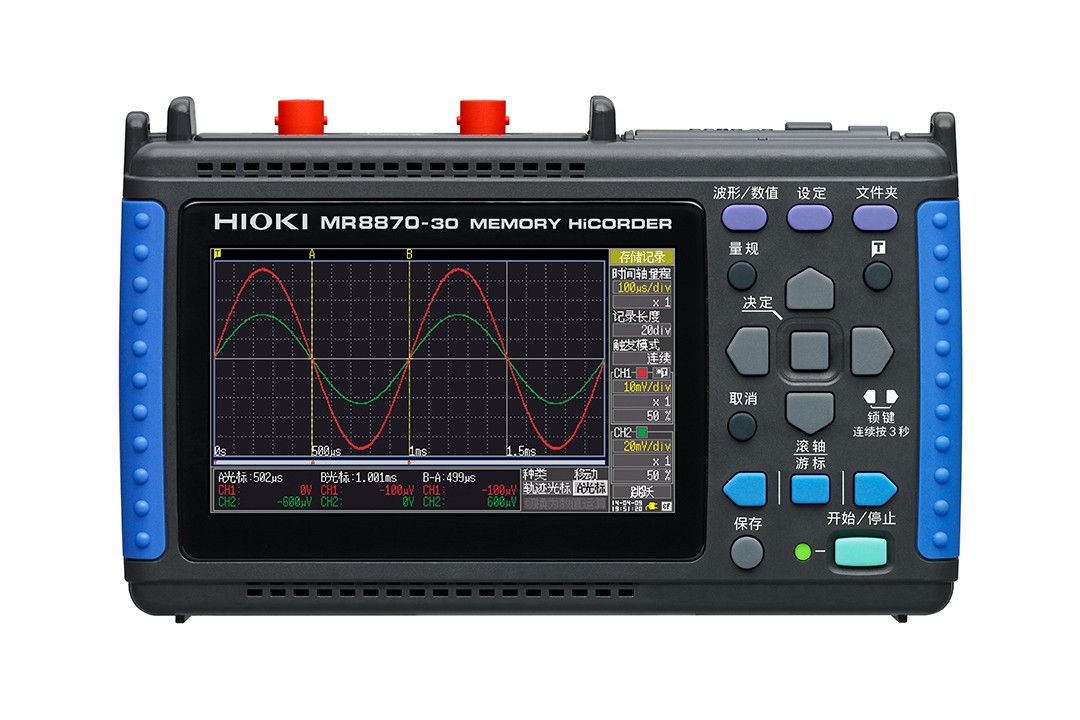

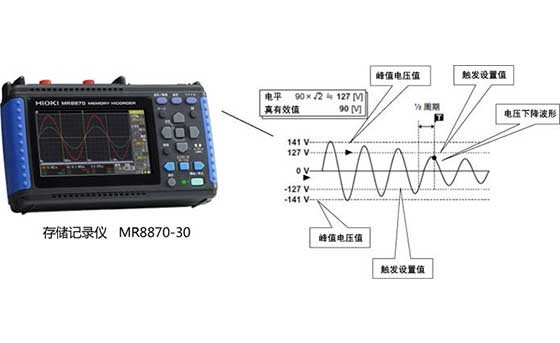

存儲記錄儀 MR8870-30

返回上一頁

和示波器一樣，1臺即可觀測波形和記錄真有效值的變化！

2種模式：瞬間波形模式和真有效值的記錄模式最大2通道+4個邏輯通道 1 MS/s 內存 2 MW (1 ch) 12bits A/D 分辯率電池或AC適配器操作 CF卡

詢價預約

概要
規格
選件
相關下載
主機升級

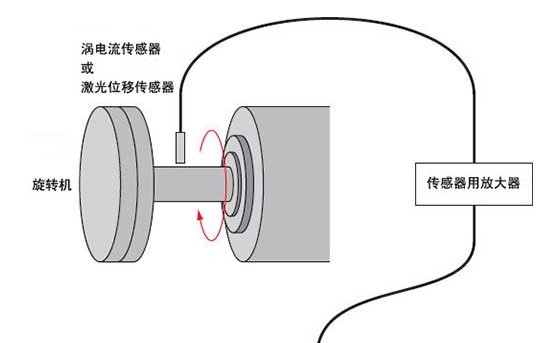

解決方案
常見問題

● 除了瞬間波形模式，還新增加了真有效值變化的記錄模式
● 可實時保存至CF卡中
● 通過2臺同步+附件PC應用軟件可作為4ch儀器來使用
● 緊湊機身，輕松攜帶，直觀顯示，方便操作
● 超小型卻絕不1M采樣率的高性能
● 外形小巧，寬屏QVGA-TFT液晶

基本參數

通道數	2個模擬通道＋4個邏輯通道（模擬通道和主體之間是絕緣的，邏輯GND和主體之間是共通的）
測量量程（10div滿量程)	10mV～50V/div，12量程，分辨率：量程的1/100
最大額定電壓	DC 400V，對地：AC/DC 300V測試等級II
頻率特征	DC～50kHz (-3dB)
時間軸（MEM時）	100μs～5min/div，20檔量程，時間軸的分辨率100point/div，時間軸擴大：×2～×10的3段，壓縮：1/2～1/1,000的9段
記錄間隔（真有效值時）	1ms~1min，16檔設置，采樣周期：200μs固定（交流電壓/電流是1000真有效值數據/s），包絡線模式經常ON※僅記錄每個記錄間隔的最大值和最小值
測量功能	MEM記錄（高速記錄），真有效值記錄（50/60Hz/DC專用）
內存容量	12位×2MW/ch
保存媒體	CF卡TYPEⅠ卡槽×1，最大到2GB
顯示屏	4.3英寸WQVGA-TFT彩色液晶（480×272點）
顯示語言設置	中文、日文、英文
外部接口	USB：標準USB2.0，系列迷你B接口×1 功能：和計算機連接后將CF卡內的文件傳輸至計算機內，不能用計算機控制
記錄輸出	沒有打印功能
電源	AC適配器Z1005：AC100V～240V(50/60Hz)，30VA（使用AC適配器，通過主機給9780充電時）電池組9780：3VA，連續使用時間約2h(參考值25℃，同時使用Z1005時優先Z1005)，AC適配器充電時間約為200分(參考值25℃）外部DC電源：DC10～16V，10VA（連接線請咨詢，配線3m以內）
體積及重量	176W×101H×41Dmm，600g (含電池組）
附件	使用說明書×1，測量指南×1，測量指南真有效值篇×1，AC適配器Z1005×1，吊帶×1，USB連接線×1，CD-R（8870-21專用軟件處理）×1，保護膜9809×1

存儲媒介

※CF卡中標配PC讀卡器?！徺ICF卡時的注意事項：請務必使用我司選件中的CF卡。若使用我司意外的CF卡，則無法保證進行正常的保存、讀取。

PC卡 9728
帶PC卡套，512MB
查看詳情>>
PC卡 9729
帶PC卡套，1GB
查看詳情>>
PC卡 9830
帶PC卡套，2GB
查看詳情>>

輸入線A

※輸入電壓根據測量儀器的最大輸入電壓而定。

抓狀夾 9790-02
抓狀夾 9790-02 以紅/黑兩端夾住被測物體測量 (9790)
查看詳情>>
接觸針9790-03
以紅/黑兩端夾住被測物體測量 (9790)
查看詳情>>
鱷魚夾 L9790-01
鱷魚夾 9790-01 以紅/黑兩端夾住被測物體測量 (L9790)
查看詳情>>
連接線 L9790 (細長型)
CAT II 300 V, 可任意彎曲測試線直徑2.8mm , 線長1.5m
查看詳情>>

輸入線B

※輸入電壓根據測量儀器的最大輸入電壓而定。

連接線 L9197
用于高電壓 (最高到 500V), 線長1.8m
查看詳情>>
連接線 L9198
用于低電壓 (最高到 300V), 線長1.7m
查看詳情>>

輸入線D

※對地電壓參考我司產品參數范圍?！硗庑枰╇婋娫?。

差分探頭P9000
安全的進行高壓絕緣測量
查看詳情>>
AC適配器Z1008
AC100~240V
查看詳情>>

特注輸入線

用于P9000，關于特注品請另詢。（1）USB總線電源線（2）USB（A）-迷你B連接線（3）3分支連接線

輸入線E

※對地電壓參考我司產品參數范圍?！硗庑枰╇婋娫?。

差分探頭 9322
最高到 2kV DC 或 1kV AC. 可以與AC適配器 9418-15, 或探頭電源單
查看詳情>>
AC適配器9418-15
標配附件 100~240V AC，另售
查看詳情>>

非接觸電壓測量

AC非接觸電壓探頭SP3000
適用于外徑φ1mm?2.5mm的帶絕緣層電線;頻帶10Hz?100kHz;額定測量電壓5V
查看詳情>>
AC電壓探頭SP9001

查看詳情>>

邏輯測量

※僅能連接小型端口型。※小型端口型的9327、9320-01、9321-01、MR9321-01不需要9323。

轉換電纜 9323
由于端口不同，用于連接 9320/9321 與 8860 系列的記錄儀
查看詳情>>
邏輯探頭9320-01
4通道，開/關探測電壓/接觸信號
查看詳情>>

最大200A（高精度）

※使用高精度電流傳感器時領先需要電源CT955x?！芎虲T955x連接的僅限12pin（ME15W）端口的（-05型）傳感器?！褂?0pin（PL23）端口的傳感器另外需要轉換線CT9900。

最大1000A（高精度）

AC/DC電流傳感器CT6875
追求高精度測量,頻帶DC~2MHz，額定電流AC/DC 500A
查看詳情>>
AC/DC電流傳感器CT6876
頻帶DC~1.5MHz，額定電流AC/DC 1000A
查看詳情>>

PL23(10pin）-ME15W（12pin）轉換

轉換線CT9900
電流傳感器連接頭10pin-12pin轉換
查看詳情>>

傳感器用電源

※使用電流單元8971時不需要?！褂酶呔入娏鱾鞲衅鲿r領先需要電源CT955x?！芎虲T955x連接的僅限12pin（ME15W）端口的（-05型）傳感器?！褂?0pin（PL23）端口的傳感器另外需要轉換線CT9900。

連接線 L9217
線兩端都有絕緣BNC 連接器，并連接至輸入模塊上的絕緣BNC連接器。長1.6m
查看詳情>>
傳感器單元CT9555
單獨使用電流傳感器時的供電;1ch，帶波形輸出
查看詳情>>
傳感器單元CT9556
單獨使用電流傳感器時的供電;1ch，帶波形/RMS輸出
查看詳情>>
傳感器單元CT9557
單獨使用電流傳感器時的供電;4ch，帶計算功能、波形/RMS輸出
查看詳情>>

高精度電流傳感器和存儲記錄儀連接時的注意事項

■和MR8880-21/MR8875-30/MR8870-30連接·高精度電流傳感器 (ME15W)＋CT9555＋BNC連接線 →MR8870-30?高精度電流傳感器(PL23)＋CT9900＋CT9555＋BNC連接線 →MR8870-30

100A～2000A（中速）

使用這類電流傳感器時另外需要CT7290等。

AC/DC電流傳感器 CT7631
直流電壓輸入100A的電流傳感器
查看詳情>>
AC/DC電流傳感器 CT7636
DC輸入600A的電流傳感器
查看詳情>>
AC/DC電流傳感器 CT7642
DC輸入2000A的電流傳感器
查看詳情>>
AC/DC自動調零電流傳感器 CT7731
帶寬DC～5kHz（-3dB）;額定測試電流AC/DC 100A;輸出電壓1mV/A;可測
查看詳情>>
AC/DC自動調零電流傳感器 CT7736
直流電壓輸入600A的電流傳感器
查看詳情>>
AC/DC自動調零電流傳感器 CT7742
直流電壓輸入2000A的電流傳感器
查看詳情>>
顯示單元 CM7290
電流傳感器用帶顯示的電源
查看詳情>>

500A～5000A

※用于50/60Hz工頻電源線

鉗式探頭 9018-50
使用簡單，電流至電壓轉換
查看詳情>>
鉗式探頭 9132-50
連接萬用表、記錄儀，輕松測量大電流
查看詳情>>
柔性電流鉗 CT9667系列
在狹窄地方也能輕松設置
查看詳情>>

泄漏電流

※用于50/60Hz工頻電源線

數字鉗型表 3283
True RMS（真有效值）;用于AC泄漏電流/負載電流;10mA量程（10μA分辨率）到
查看詳情>>
變換轉換器 9199
BNC-香蕉頭，用于連接輸入模塊的 BNC 端口
查看詳情>>
AC 轉換器 9445-02
100～240V AC，12 V DC/ 2.5 A 輸出
查看詳情>>
輸出線L9094
香蕉端子用，1.5m
查看詳情>>
輸出線L9095
BNC端子用，1.5m
查看詳情>>
輸出線L9096
端子板用，1.5m
查看詳情>>

電源

※Z1005為主機標配

電池組 9780
NiMH，安裝在主機上充電
查看詳情>>
AC適配器 Z1005
AC 100~240V，標配
查看詳情>>

其他選件

※9809為主機標配

攜帶箱 9782
可收納選件，樹脂材質
查看詳情>>
保護膜 9809
已包括，液晶畫面保護，2個一套
查看詳情>>
攜帶盒9812
可收納小配件，橡膠材質
查看詳情>>
連接線 L9217
線兩端都有絕緣BNC 連接器，并連接至輸入模塊上的絕緣BNC連接器。長1.6m
查看詳情>>

產品樣本使用說明書通訊指令產品外觀圖在線培訓視頻軟件下載

編號

類別

型號

名稱

備注

類型

大小

更新時間

點擊

1765

單品樣本

MR8870-30

存儲記錄儀 MR8870-30（英文）

（英文）產品目錄 (3.20 MB)(2014-06-16)

pdf

3.16 MB

2016-12-08

下載

1764

單品樣本

MR8870-30

存儲記錄儀 MR8870-30（中文）

pdf

3.13 MB

2023-01-31

下載

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

型號

品名

文件

記述

容量

備注

MR8870-30
8870-21

存儲記錄儀

波形處理軟件

在電腦上顯示通過記錄儀MR8870-30、8870-21捕獲的波形數據

6.15 MB

MR8870-30
8870-21

存儲記錄儀

最大記錄計算器

數據采集儀最大記錄計算器

34.3 KB

存儲記錄儀 MR8870-30，8870-21 升級 v2.05 (2017年12月 )

版本升級應由資格技術員來執行。
與MR8870-30，8870-21的功能和操作類似，如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。

升級前:

通過初始啟動畫面顯示的版本號，確認當前MR8870-30，8870-21的固件。

如MR8870-30，8870-21 版本為 Ver 2.05，則無需升級儀器。

存儲記錄儀 MR8870-30，8870-21升級 v2.05(2017年12月)

版本升級應由資格技術員來執行。
與8870-21的功能和操作類似，如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。

? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買代理商詢問。
? 本軟件的所有權、知識產權等以前權限都歸弊公司所屬。

? 請確認上面內容后，進行下載。版本升級的方法請下載「版本升級方法」后,按說明進行。
? 「版本升級方法」中,記載下載之前的主機應做的準備內容和下載順序。

? 升級過程中,絕對不可切斷主機電源。
? 同時也不可抽去PC卡。若切斷電源會使主機發生故障,無法正常操作。這種情況需要修理才可恢復。

MR8870-30,8870-21版本升級履歷

更新時間	軟件版本	升級版本內容
2017-12	主機軟件V2.05	修正以下問題 *修正了設置有效值紀錄模式的交流電壓/直流電壓時，移動至測量設置畫面后，零位會被初始化的問題 ※不帶MR的8870-21沒有這個問題。
2016-4	主機軟件 V2.04	修正以下問題 * 修正了有效值記錄模式下，ch2、倍率×5、不滿零位-500%時會死機的問題 ※本問題不適用8870-21。追加以下功能 * 追加了有效值記錄模式的設置向?qū)е惺褂勉Q表的電流測量。 * 追加了縮放的名稱的選擇種類。
2014-12	主機軟件 V2.02	修正以下問題 * 修正了在真有效值記錄模式的交流電壓/交流電流的測量條件下測量的話，則測量中的波形畫面所顯示的監視值不變化的問題 ※本問題不適用8870-21。
2014-11	主機軟件 V2.01	追加以下功能 * 追加了選擇型號的縮放種類（P9000）（僅MR8870-30） * 追加了測量模式切換時的設置保存項目
2014-4	主機軟件 V2.00	追加以下功能 ※用8870-21讀取MR8870-30保存的文件時請將8870-21升級至V2.00。 * 追加了換算的品名、輸出比率的選擇種類（僅MR8870-30） * 追加了有效值記錄模式 * 追加了實時保存功能 * 追加了刪除保存功能
2009-8	主機軟件 V1.08	追加以下功能 * 增加了將保存在主機內存中的設置數據一并保存/讀取至CF卡中的功能。
2009-2	主機軟件 V1.07	修正不良內容 * 修正了若強制結束的話，TRIG.OUT輸出無法清除的問題(若不是強制結束則沒有問題）
2008-9	主機軟件 V1.06	修正不良內容 * 修正了點擊擴展名為4個字符以上的文件會無反應的問題
