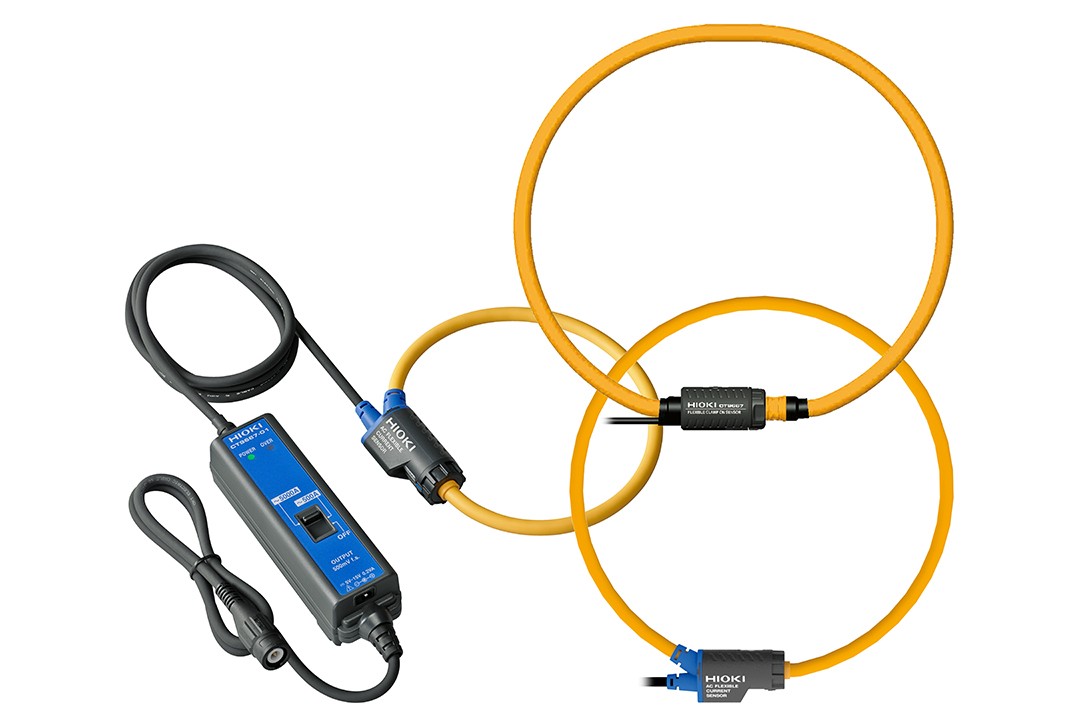

● 能夠在狹窄間隙或者密集排線中使用的纖細型
● 適用于密集型排線的鉗口形狀
● 最大5000A的大電流測量
● 10Hz~20kHz，寬帶寬
● 可根據用途選擇3種不同的可測導體直徑
● 能和鉗形功率計/存儲記錄儀組合使用
※還可以在使用電能質量分析儀、功率計、電壓輸入的記錄儀等時作為電流輸入用的傳感器來使用。
基本參數
| CT9667-01 | CT9667-02 | CT9667-03 | |
|---|---|---|---|
| 額定輸入電流 | AC 5000A/AC 500A | ||
| 最大允許輸入 | 10000A 連續（45~66Hz，根據頻率遞減） | ||
| 頻帶 | 10Hz~20kHz（±3dB以內） | ||
| 振幅/相位精度 | ±2 % rdg. ±0.3 % f.s. (45～66 Hz, 柔性環中部) ±1° 以下 (45～66 Hz) | ||
| 輸出電壓率 | 5000 A量程:AC 500 mV/f.s. (AC 0.1 mV/A) 500 A量程:AC 500 mV/f.s. (AC 1 mV/A) | ||
| 對地最大額定電壓 | AC 1000V(CAT III), AC 600 V (CAT IV) | ||

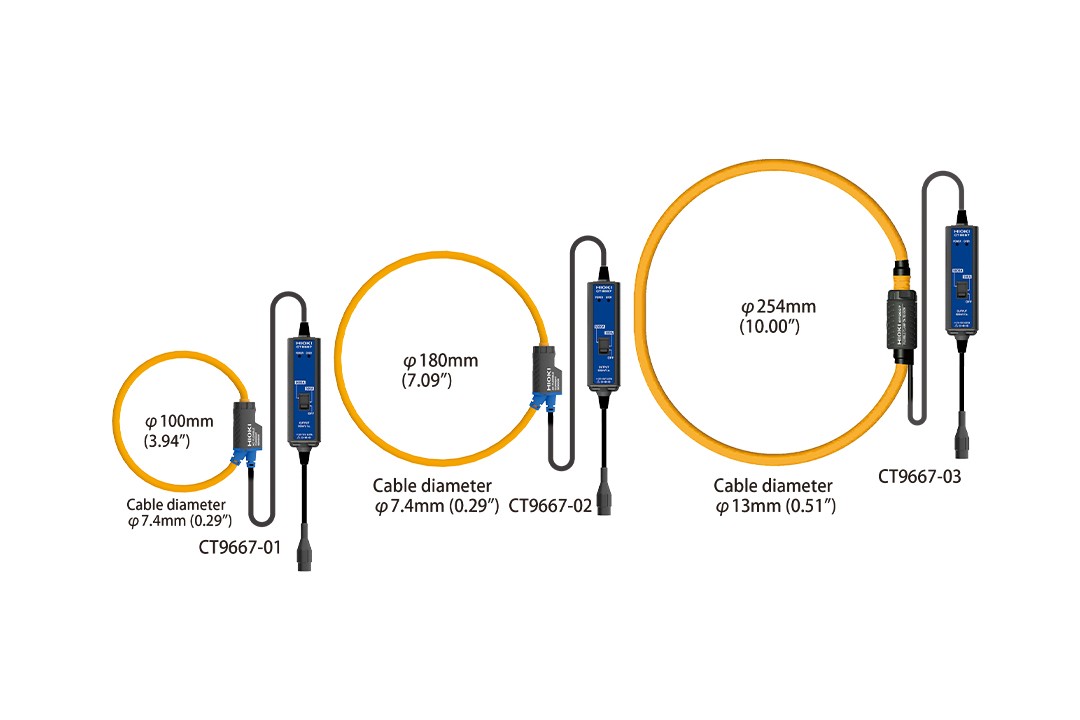

| 可測導體直徑 | φ 100 mm以下 | φ 180 mm以下 | φ 254 mm以下 |
| 使用溫度范圍 | -25℃～65℃ | -25℃～65℃ | -10℃～50℃ |
| 電源 | 5號堿性電池（LR6）×2, 連續使用時間: 7天 (額定功率35 mVA) 或AC適配器9445-02 (額定功率0.2 VA) 或外部DC電源 DC 5～15 V (額定功率0.2 VA) | ||
| 防塵防水 | 僅限柔性環部分IP54 | ||
| 體積及重量 | 柔性環線纜直徑φ 7.4 mm, 線長: 柔性環-電路盒之間 2 m, 輸出線: 1 m, 電路盒: 35W × 120.5H × 34D mm, 280 g | 柔性環線纜直徑φ 13 mm, 線長: 柔性環-電路盒之間2 m, 輸出線: 1 m, 電路盒: 35W × 120.5H × 34Dmm, 470 g | |
| 附件 | 5號堿性電池（LR6）×2,使用說明書 ×1 | ||
