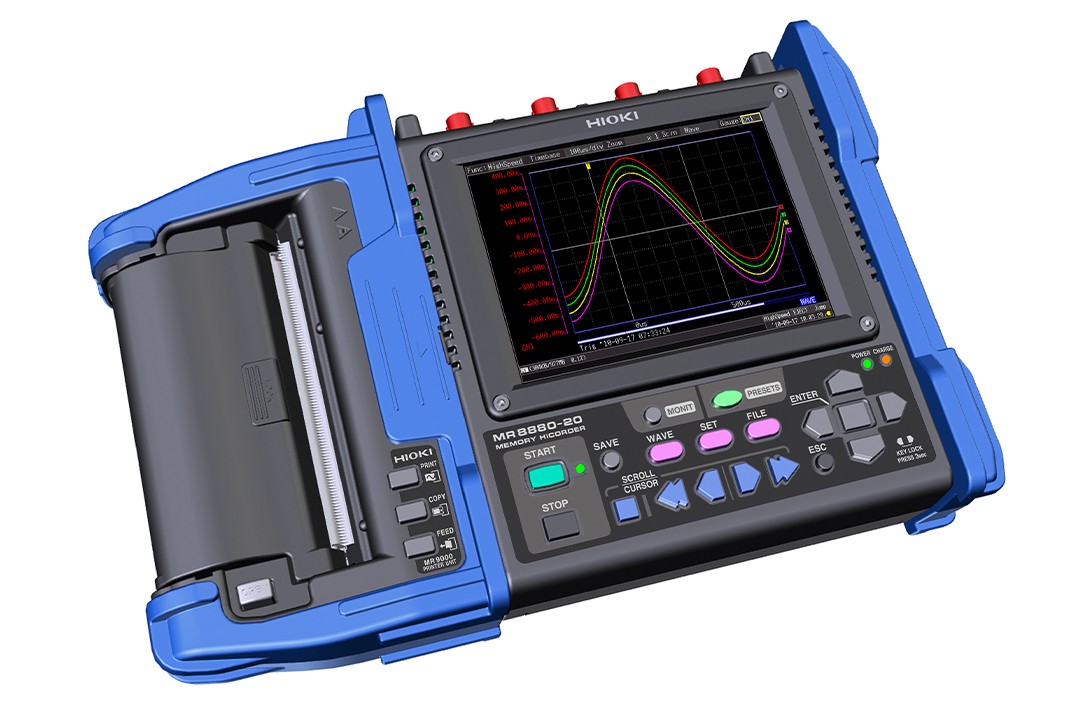

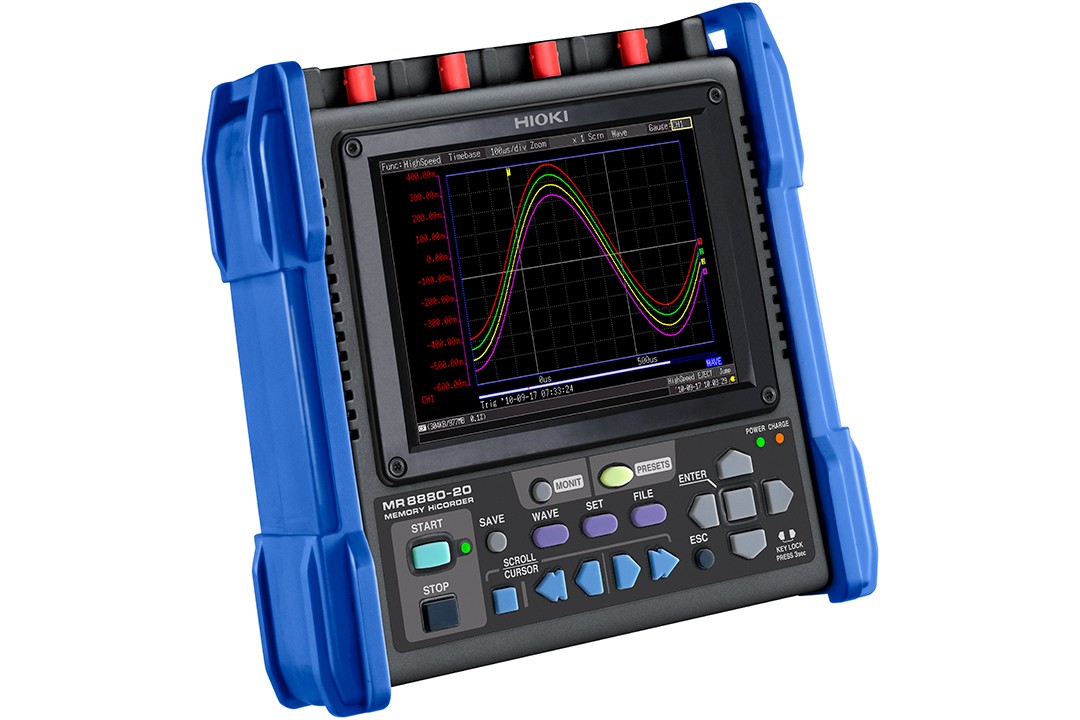

存儲記錄儀MR8880-21
返回上一頁輕巧、操作簡單，可測量高壓信號和微小信號的記錄儀
最大4通道+8個邏輯通道
1 MS/s
內存 1MW (1 ch)
14bits A/D 分辯率
電池或AC適配器操作
USB、CF卡
- 概要
- 規格
- 選件
- 相關下載
- 主機升級
- 解決方案
- 常見問題
● CATⅢ 600V的絕緣性能，可測量480V電線
● 4通道絕緣輸入（可同時記錄三相電源線+1ch）
● 適用于嚴峻的環境，使用溫度范圍：-10℃～50℃
● 防摔抗震（標配保護殼）
● 設置向?qū)Чδ?，可輕松設置
※主機不含輸入線和電池組。打印單元也需要另配。請根據需求進行購買。
-
存儲記錄儀的使用方法：測量電流波形使用觸發功能可以準確記錄接通電源時馬達的啟動電流，并能通過設置預觸發把握觸發前后的現象。將光標對準電流波形的峰值，即可顯示電流值。
-
存儲記錄儀的使用方法：記錄PLC的時序。使用邏輯探頭，可以同時測量最多邏輯8通道和模擬波形4通道，并用于分析控制信號的時序。通過設置邏輯的AND/OR，開始指定的理論電平觸發，設置預觸發后能夠把握觸發前后的現象。
-

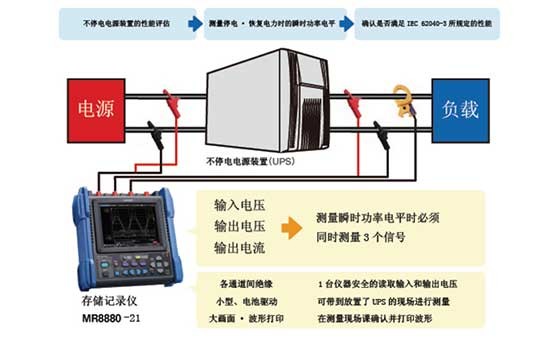

存儲記錄儀的使用方法：記錄停電時的電壓下降可以將無法預知何時發生的工頻電源的電壓下降設置為波峰值的電壓電平來進行觸發。可以自動保存至打印機或PC卡中，并將數據帶回后顯示在計算機中。
基本參數
| 通道數 | 模擬4ch+邏輯標配8ch ※模擬輸入通道間和主機間絕緣，所有邏輯輸出通道和主機共地 |
|---|---|
| 測量量程 （10div滿刻度） | 各個通道可選瞬間值、有效值，10mV～100V/div, 13檔量程，分辨率：量程的1/640，有效值：DC， 30Hz～10kHz，波峰因數2 |
| 最大額定電壓 | 端口間：AC、DC 600V，對地間：AC、DC 600V測試等級Ⅲ，AC、DC 300V測試等級Ⅳ |
| 頻率特性 | DC~100kHz（±3dB） |
| 時間軸（高速時） | 100μs ～100ms/div，10檔量程，采樣周期：量程的1/100 |
| 記錄間隔（實時時） | 100μs ～1min，19個設置（所有通道同時采樣） |
| 測量功能 | 高速（高速記錄）、實時（實時記錄） |
| 存儲容量 | 14bit×1MW/ch（1Word=2byte） |
| 外部存儲 | CF卡槽× 1,，USB 2.0接口× 1，（最大2GB） |

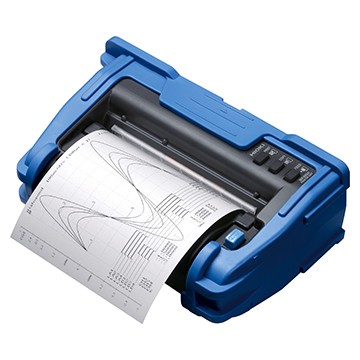

| 記錄紙 | （打印單元MR9000為選件）：112mm ×18m，卷軸型熱敏記錄紙，記錄濕度：10mm/s（使用堿性干電池時不可打?。?/td> |
| 顯示屏 | 5.7英寸VGA-TFT彩色液晶（640×480點） |
| 顯示語言 | 中文、日語、英語 |
| 通訊接口 | USB2.0迷你B×1，CF/USB內存的文件傳輸至計算機中，用計算機控制 |

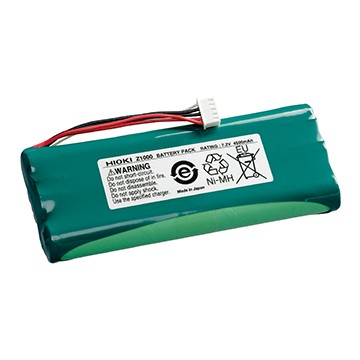

| 電源 | AC適配器Z1002：AC100~240V（50/60Hz），45VA (含AC適配器，實時保存時)、107 VA (含交流適配器，實時保存，使用打印機時) 電池組Z1000：※同時使用AC適配器時優先適配器，AC適配器可充電3h/連續使用3h（背光打開時）5號堿性干電池：（LR6）×8/連續使用時間40分鐘（背光打開時，不可使用打印機） DC電源輸入：DC10~28V |
| 體積和質量 | 205W × 199H × 67Dmm, 1.76kg（含電池組） 裝有打印機時：303W × 199H × 67Dmm, 2.26kg（含電池組） |
| 附件 | 使用說明書×1、AC適配器Z1002×1、堿性干電池盒×1、吊帶×1，USB線×1，應用光盤（波形查看Wv/通訊指令表）×1 |
最大200A（高精度）
※使用高精度電流傳感器時領先需要電源CT955x。※能和CT955x連接的僅限12pin（ME15W）端口的（-05型）傳感器?！褂?0pin（PL23）端口的傳感器另外需要轉換線CT9900。
打印相關
存儲媒介
※購買SD卡時的注意事項：請務必使用我司選件中的SD卡。若使用我司意外的SD卡，則無法保證進行正常的保存、讀取。
輸入線A
※輸入電壓根據測量?jī)x器的最大輸入電壓而定。
輸入線B
※輸入電壓根據測量?jī)x器的最大輸入電壓而定。
輸入線D
※對地電壓參考我司產品參數范圍?！硗庑枰╇婋娫础?/div>
特注輸入線
用于P9000，關于特注品請另詢。 （1）USB總線電源線 （2）USB（A）-迷你B連接線 （3）3分支連接線
輸入線E
※對地電壓參考我司產品參數范圍。※另外需要供電電源。
非接觸電壓測量
邏輯測量
※僅能連接小型端口型?！⌒投丝谛偷?327、9320-01、9321-01、MR9321-01不需要9323。
最大1000A（高精度）
※使用高精度電流傳感器時領先需要電源CT955x。※能和CT955x連接的僅限12pin（ME15W）端口的（-05型）傳感器?！褂?0pin（PL23）端口的傳感器另外需要轉換線CT9900。
傳感器用電源
※使用高精度電流傳感器時領先需要電源CT955x?！芎虲T955x連接的僅限12pin（ME15W）端口的（-05型）傳感器?！褂?0pin（PL23）端口的傳感器另外需要轉換線CT9900。
100A～2000A（中速）
使用這類電流傳感器時另外需要CT7290等。
500A～5000A
※用于50/60Hz工頻電源線
泄漏電流
※用于50/60Hz工頻電源線
PC相關
電源
※Z1002為主機標配附件
其他選件
產品樣本
使用說明書
通訊指令
產品外觀圖
在線培訓視頻
軟件下載
HIOKI智測會歡迎您！
您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。
如若您已加入會員，歡迎您點擊登錄進入會員后臺！
 |
| 存儲記錄儀MR8880-21升級 |
 |
| 版本升級應有資格技術員來執行。 與MR8880-21的功能和操作類似，如對進程有任何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。 |
|
|
|
| 1.MR8880-21軟件 |
|
| 軟件最新版本如下。如您仍使用的舊版本，請進行版本升級。 |
| ·主機版本：V1.11 |
| 2.升級前: |
|

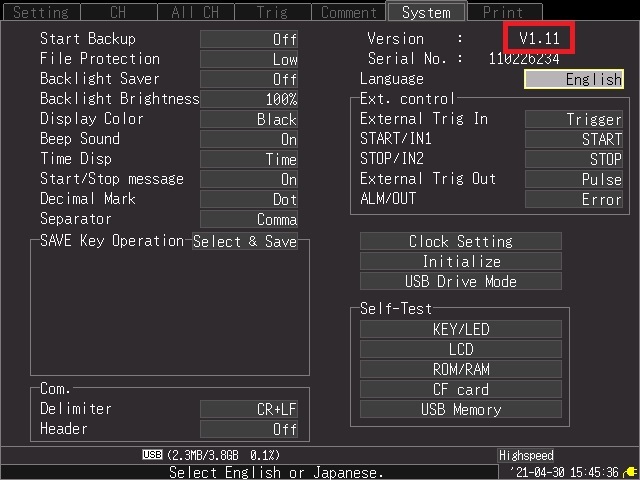

| 通過初始啟動畫面顯示的版本號，確認當前MR8880-21的固件。 |
|
 |
|
| 如MR8880-21版本為 Ver1.11，則無需升級儀器。 進行版本升級，需要使用U盤或HIOKI正版PC卡。 |
|
存儲記錄儀 MR8880-21升級 v1.11 (2021年5月)
版本升級應由資格技術員來執行。
如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。
如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。
? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買代理商詢問。
? 本軟件的所有權、知識產權等以前權限都?xì)w弊公司所屬。
? 請確認上面內容后，進行下載。 版本升級的方法請下載「版本升級方法」后,按說明進行。
? 「版本升級方法」中,記載下載之前的主機應做的準備內容和下載順序。
? 另外,使用的主機軟件版本是本體v1.03以上的客戶,可以升級3種軟件（主機軟件、主機FPGA、主機Windows CE Kernel）的綜合版本。
? 升級過程中,絕對不可切斷主機電源。
? 同時也不可抽去PC卡。若切斷電源會使主機發生故障,無法正常操作。這種情況需要修理才可恢復。
