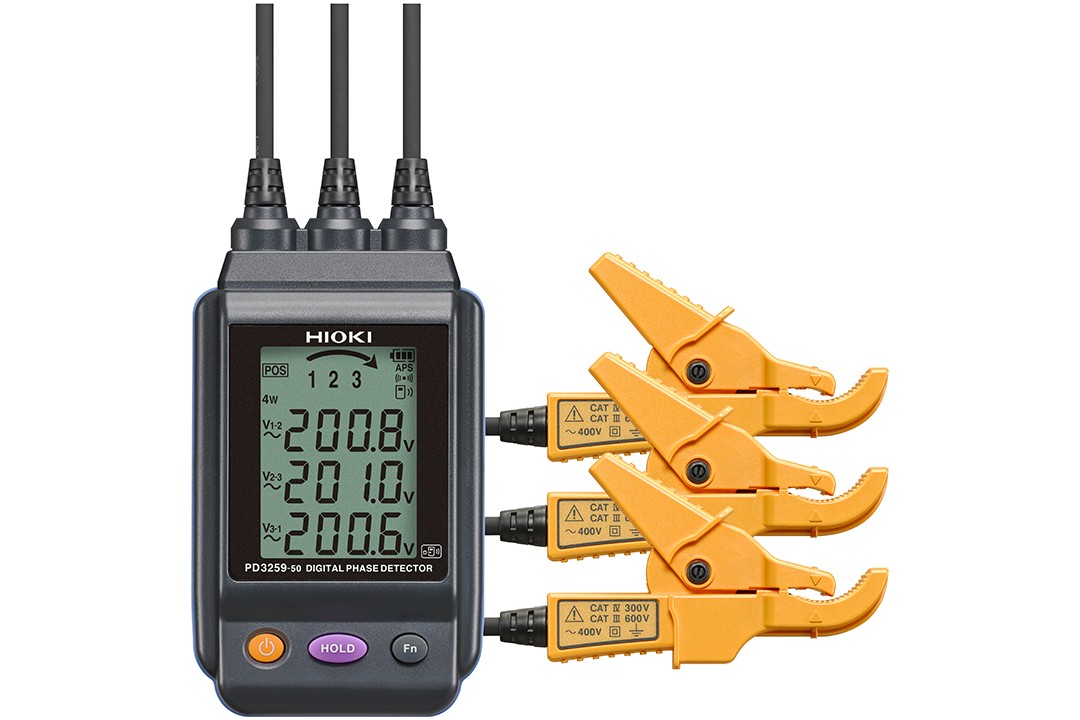

非接觸式電壓/相序表 PD3259-50

只要夾住被覆線，就能快速確認三相電源·完成檢查

概要
規格
選件
相關下載
解決方案
常見問題

● 對應無線化傳輸！向智能手機、平板設備傳輸測量值 (需要與無線適配器Z3210配套使用)
● 如使用我司免費應用軟件「GENNECT Cross」，確認不平衡率·矢量圖
● 測量數據通過無線傳輸?shù)姆绞捷斎氲紼xcel表單中
● 金屬非接觸方式來進行電壓測試
● 一次性完成三相電路的相序、線路之間的電壓確認·完成檢查
● 只要夾著被覆線、就能安全得進行測試
● 您可以通過背光的顏色和蜂鳴器的聲音立刻就可以知道相位是正還是負。
● 相序，地相和三相電壓值可以顯示在同一屏幕上，可以很方便得獲取工事用的照片※測量單相3線時，僅顯示電壓值CAT IV 600 V

*※測量單相三線時、僅顯示電壓值

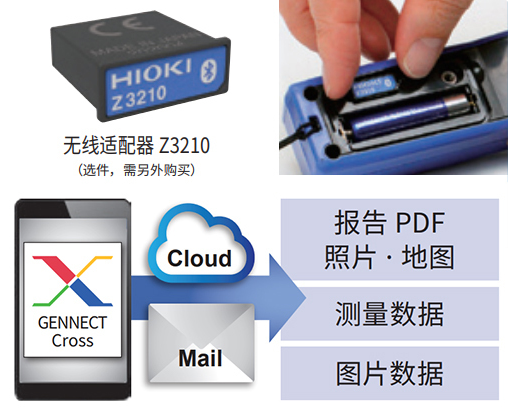

對應無線化、實現無線通信功能，比PD3259（舊機型）更方便。

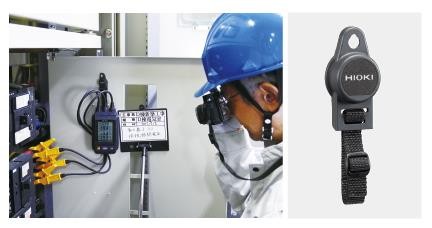

可與無線適配器 Z3210（選件）配套使用，從而實現Bluetooth?無線通信。如使用免費應用軟件「GENNECT Cross」，可用于測量值確認·管理·報告，并能非常便捷得傳輸?shù)街悄苁謾C、平板設備。
點擊此處了解Z3210 的詳細信息

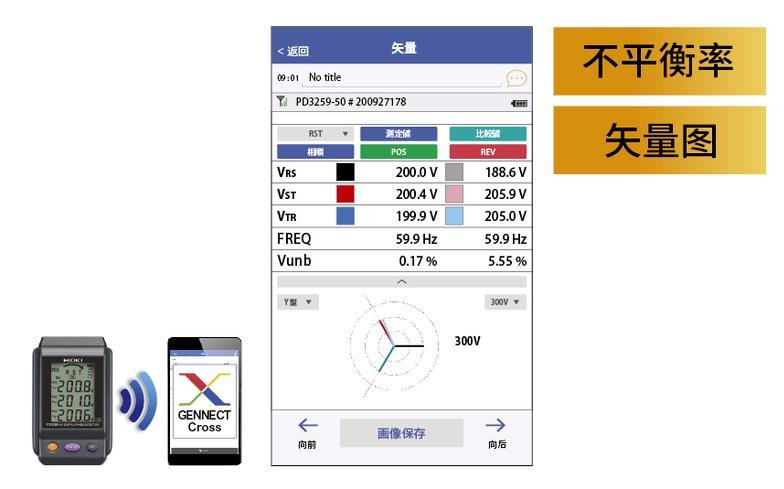

使用免費軟件GENNECT Cross確認不平衡率·矢量圖

PD3259-50的測試數據通過GENNECT Cross進行傳輸、從而確認不平衡率?矢量圖。
※ 選件無線適配器Z3210可進行Bluetooth?通信。
點擊此處了解 GENNECT Cross 的詳細信息
測試數據直接輸入到Excel?表單中

測試數據可直接導入Excel?文件中。打開Excel?文件、選擇單元格。按測量儀器的Hold鍵，測量值就會輸入到該單元格中。
※ 選件無線適配器Z3210可進行Bluetooth?通信。

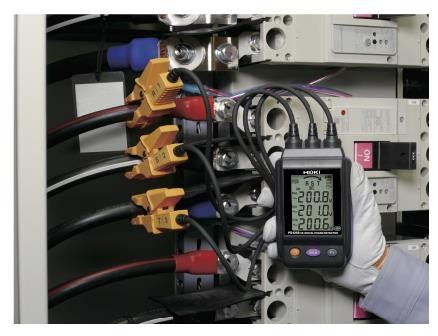

只需夾住被覆線

只需夾住夾住被覆線就能測量。

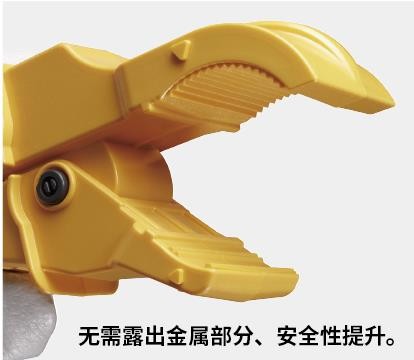

由于是金屬非接觸模式，保障測量安全

傳感器未露出金屬部分。因此、無需與金屬接觸，也能安全測量。

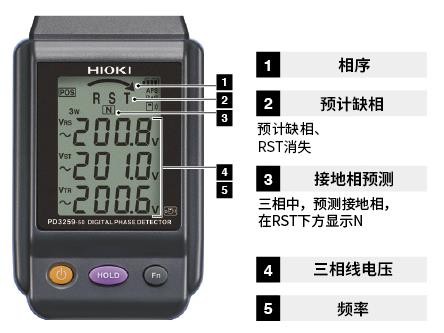

大屏幕顯示

一次性確認線纜之間的電壓、相序。

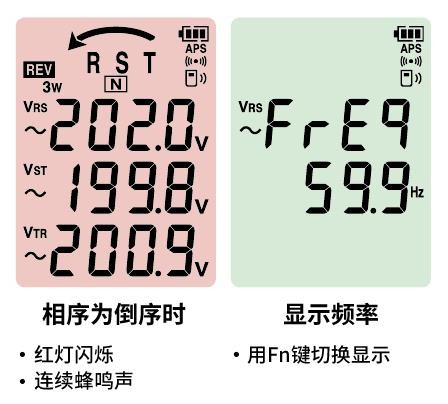

通過發光和聲音通知

界面的紅燈閃爍和連續蜂鳴聲，來通知相序的倒序。通過界面的切換，也可確認頻率。
將主機固定在盤面上

帶磁鐵吊帶Z5020（選件），將主機固定在盤面上。

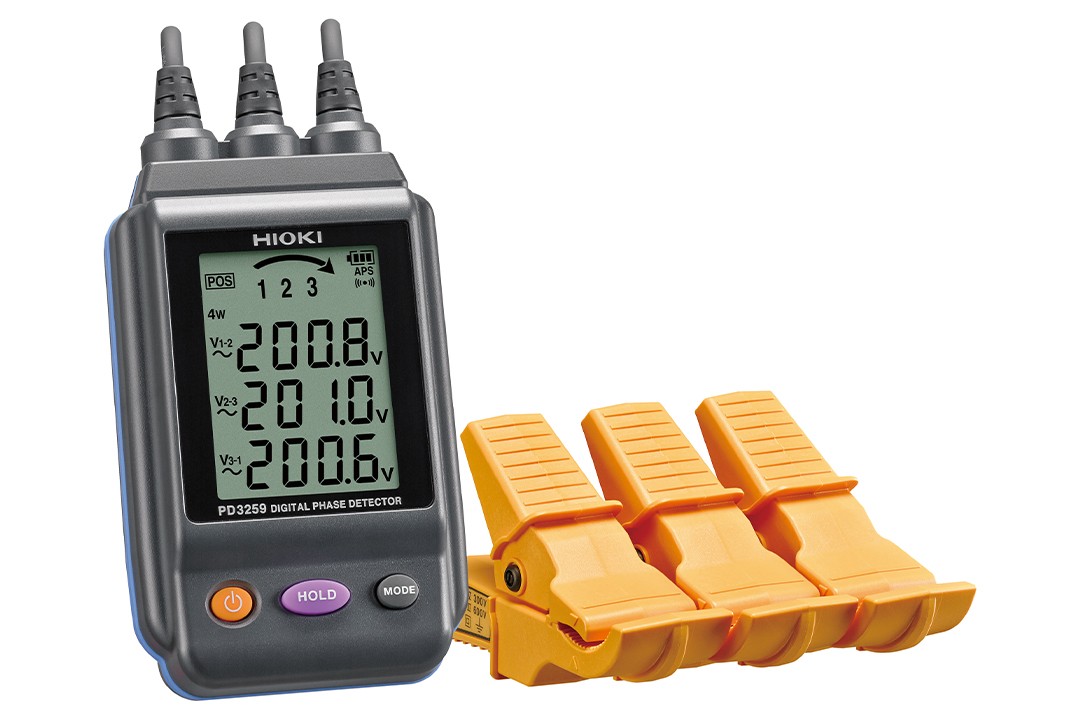

因為設計優秀而獲獎（舊機型PD3259）

PD3259在JECA FAIR 2016（電設工業展2016）的產品大賽中，獲得獨立行政法人勞動者健康安全機構勞動安全衛生綜合研究所所長獎。
2016年Good Design獎金屬非接觸電壓測量技術的產品化，不僅消除了電氣工作場所的觸電危險，還從心理層面、人力層面大大減少了工作負荷量，因此受到了高度評價。另外，對于非接觸式、與之前的基本設計不同，并且還充分考慮了尺寸和界面。（摘自Good Design 2016 Award的評語）

基本參數(精度保證期1年,調整后精度保證期1年)

※ 多芯電線、被覆層厚的電線、被弄臟的電線，有可能會不能正確測量。

相序功能	正序、倒序（三相3線，三相4線），缺相預測功能，接地相預測（三相3線）
測量項目	三相交流電壓 (線間電壓, 對地電壓), 頻率電壓測量精度: ±2.0％ rdg. ±8 dgt., 頻率測量精度: ±0.5％ rdg. ±1 dgt., 響應時間: 3秒以下, 顯示更新率:500 ms
測量對象	被覆線 (IV, CV 相當), 金屬部分, ※不能測量屏蔽電線三相 AC 90.0 V～520.0 V (45 Hz～66 Hz)
連接可測導體直徑	成品外徑φ 6 mm～30 mm IV電線: 相當于8 mm^2～325 mm^2 CV電線: 相當2 mm^2～250 mm^2
對地最大額定電壓	AC 600 V (CAT Ⅳ)
防塵防水性	主機 (除電壓傳感器部分): IP54 (EN60529)
其他功能	Hold功能、顯示部分背光燈功能、蜂鳴音、自動省電、電量不足警告、防摔功能（混凝土上方1m）
電源	5號堿性電池（LR6）×4, 最大額定功率: 3 VA, 連續使用時間: 5 h (顯示部分背光燈OFF, 待機狀態時,未搭載Z3210)
體積及重量	84W × 146H × 46D mm, 590 g (安裝電池時), 線長: 0.5 m
附件	5號堿性電池(LR6) ×4, 使用說明書×1, 攜帶包C0203 ×1, 彩色夾(紅2,藍2,黃2,白2), 螺旋管 (黒1)
