● 用靜電電容方式、Max.100點/秒的高速測試

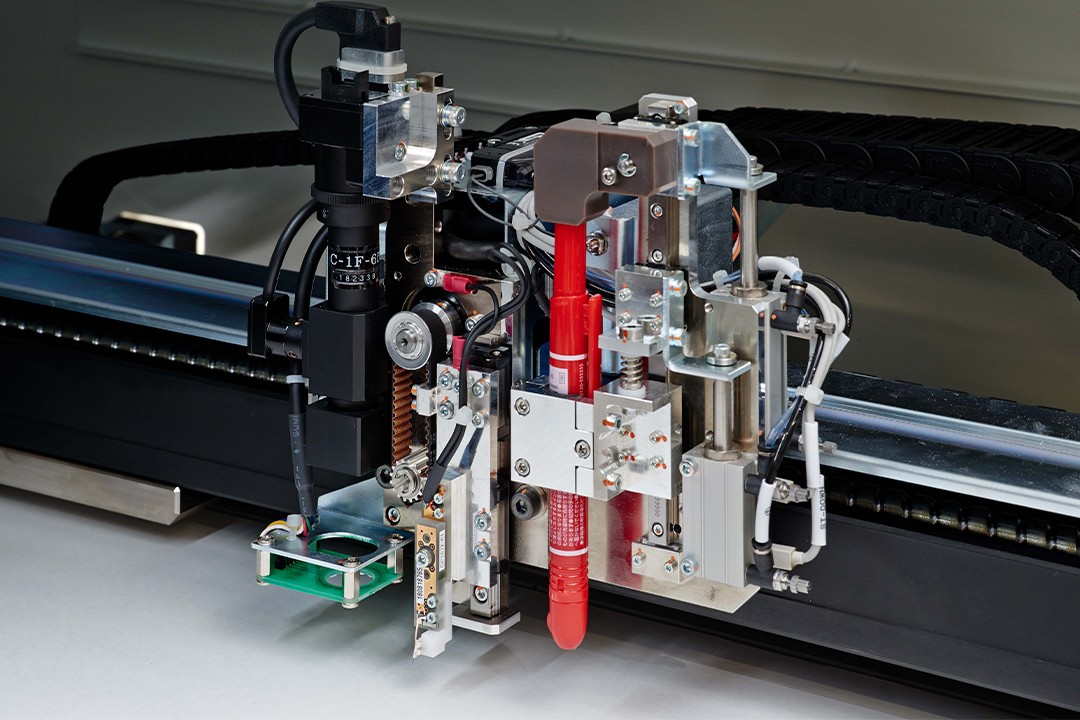

● 結合最新探針減輕針痕
● 軟件更新，可操作性顯著提高
-
功能介紹視頻高階高精密基板的潛在缺陷，精準檢測出每一個 FAIL
■ 規格概要
| 手臂數 | 2（正面*2） | |
|---|---|---|
| 可安裝探針 | 1172系列，CP1072系列 | |
| 測試步數 | 999999步 | |
| 測量參數和測量范圍 | 電阻測量 | 40.00 μΩ ~ 40.00 MΩ |
| 絕緣電阻測量 | 1.000 kΩ ~ 500.0 MΩ | |
| 電容測量 | 100.0 fF ~ 10.00 μF | |
| 漏電流測量 | 1.000 μA ~ 10.00 mA | |
| 高壓電阻測量 | 1.000 kΩ ~ 500.0 MΩ | |
| 電容絕緣電阻 | 1.000 kΩ ~ 10.00 MΩ | |
| 開路測量 | 4.000 Ω ~ 4.000 MΩ | |
| 短路測量 | 400.0 mΩ ~ 40.00 kΩ | |
| 判定范圍 | ?99.9% ~ ＋999.9%, 或絕對值 | |
| 綜合定位精度 | □20μm (注: 根據檢查條件有所限制) | |
| 測點最小間距 | 50μm (使用探針CP1072-01時, L-R手臂間距) | |
| 測量時間 | Max. 100步/秒 (0.1mmX-Y移動，2手臂同時探測 電容測試) | |
| 可測試基板尺寸 | 50(W) × 50(H) ~ 610(W) × 510(H)mm, 厚度 0.1mm~ 3.2mm | |
| 最大可測區域 | 610mm(W)× 510mm(H) | |

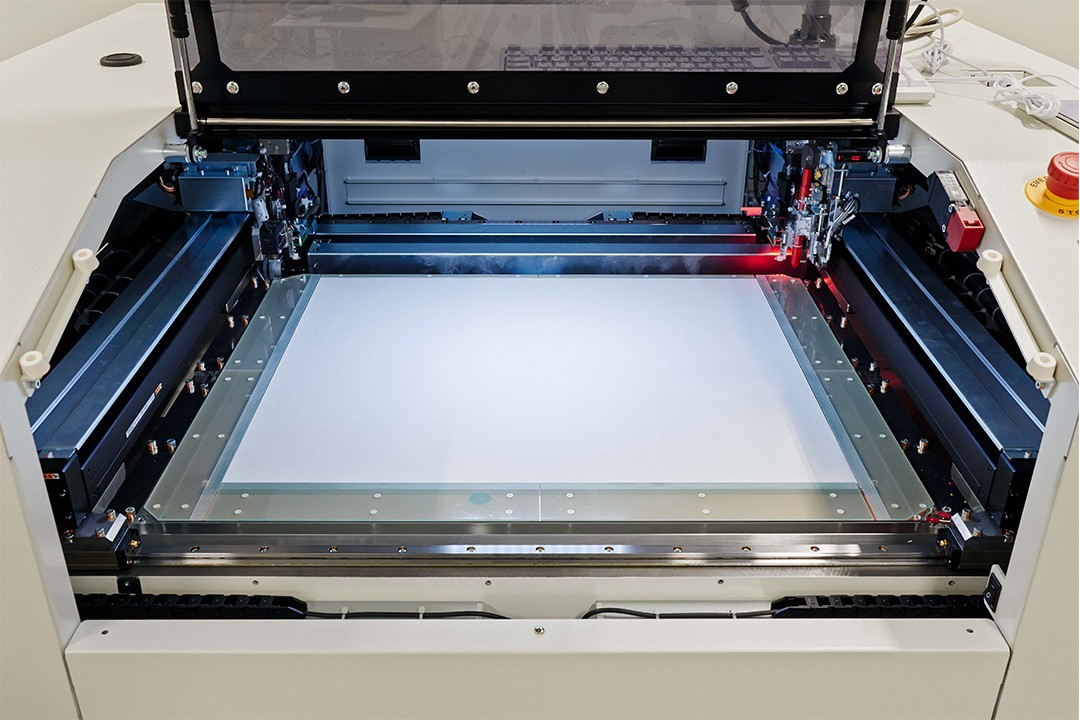

| 基板固定 | 水平放置，真空吸附 | |
| 電源 | AC200 V, 220 V, 230 V, 240 V單相 (訂購時指定) 50/60 Hz, 最大功耗：3 kVA | |
| 體積及重量 | 1303(W) × 1194(H) × 1167(D)mm±10mm (突出部分除外) 900 kg±50kg | |
