WPT評價系統是指為了幫助評估客戶開發的無線充電系統的系統。
最近，是開始用于智能手機充電上的無線充電系統，傳輸方式有幾種。按照小功率傳輸?shù)腝i、工廠內的自動運輸機等無人系統用的充電系統等的使用目的和環境，以電磁感應、磁場共鳴、磁場共振、電磁耦合等各種原理、標準進行開發。
但是，無論怎樣的系統，它的無線充電電源都不會發生變化。
在作為WPT的功能指數的功效評估中，有許多測量項目，例如發送和接收功率之間的距離以及由于軸向未對準導致的傳輸效率的變化。而且，隨著近年來的高效化和大功率化，需要進行高精度和具備再現性的測量的同時，接收系統的大型化也在急劇發展中，WPT的評估工作在開發和制造中都是很大的負擔。

以歐洲為中心的ZEV（Zero Emission Vehicle）規定非常嚴格，EV、PHEV正式進入市場。和EV的普及一樣，對無線充電的期待也日益提高，已經配備無線供電選項的混合動力電動車也在市場上出現，電力的增加肯定會加速。
對于汽車的無線電源（不論磁場感應方式還是磁場共振方式），系統的評估變得非常重要，預計由于高功率消耗而導致嚴重的環境變化。準確地獲得距離和偏差的變化是很有必要的，安全地進行也是重要的。
除了測量功率傳輸效率和傳輸線圈的耦合系數之類的電特性之外，無線電源的評估還需要溫度和磁通量密度等環境測量。同時，對于測量結果考慮空間的3D圖形和史密斯圓圖等復雜的數值分析變得非常必要。

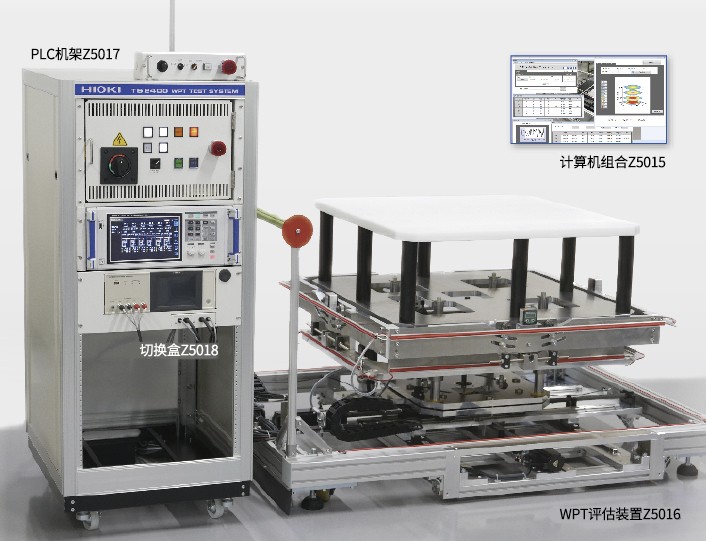

TS2400是將分析軟件、測量以及XYZ裝置一體化的整合型系統。
這是一個致力于應對大型的接收和發送設備，提高測量精度，確保重現性和增加測量數據的WPT的評估系統。
通過將能夠應對最新的磁場共振的長沖程載物臺和耐高頻功率測量的PW6001等各種測量儀器和控制這些的應用程序的組合以及支持測量結果的分析結果組合起來，將評估繁瑣和復雜的測試自動化。

搭載了XYZ裝置、測量儀器的控制功能以及特性圖形的功能的分析軟件。

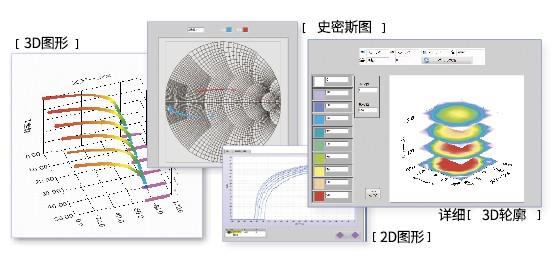

可生成圖形
·2D圖形
·3D圖形
·史密斯圖
·3D輪廓

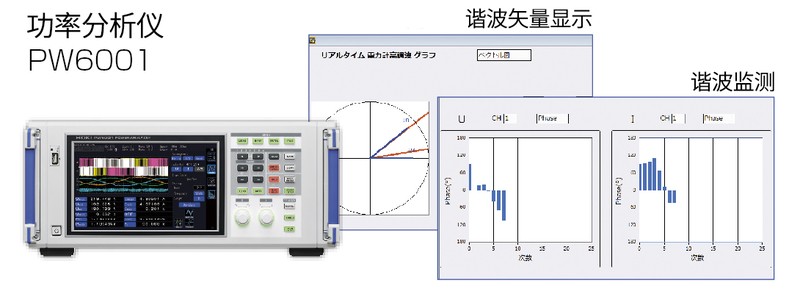

適用于EV無線充電中所用的“基波85kHz”的諧波分析的功率分析儀PW6001可實現自動測量。
因為能夠獲取所有測量項目，所以不僅能測量效率，還能進行諧波分析。
若使用強大的零功率因數測量的PW6001的實時監測，則使用諧波矢量顯示等諧波圖形，有助于更準確的進行分析。

為了不外加高壓來計算效率，可以搭載阻抗分析儀IM3570。

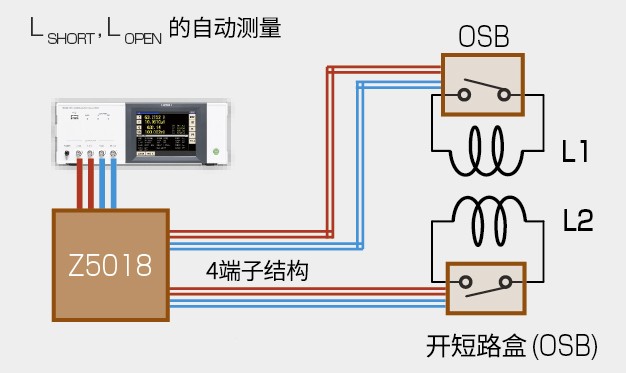

通過和切換盒Z5018組合使用，可以按照JIS C5321規定的開路短路法自動測量傳輸線圈的耦合系數K，并能夠輕松獲得實際使用條件下的線圈特性。

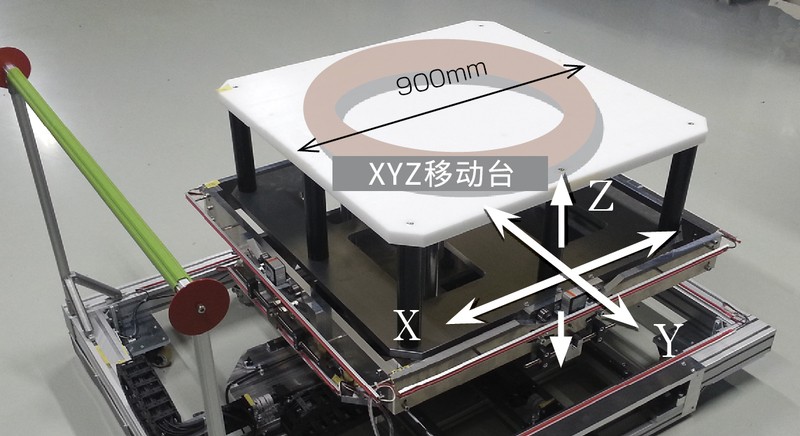

可以控制最大直徑800mm的大型傳輸線圈的XYZ移動臺。
XYZ方向可以從應用程序控制位置。而且，由于可以手動傾斜XY的移動方向，因此可以獲得關于發送和接收線圈的平行度的特性。此外，因為它可以在Z方向上旋轉，所以它也可以用于獲得像橢圓那樣的異形線圈的旋轉方向上的特性。
