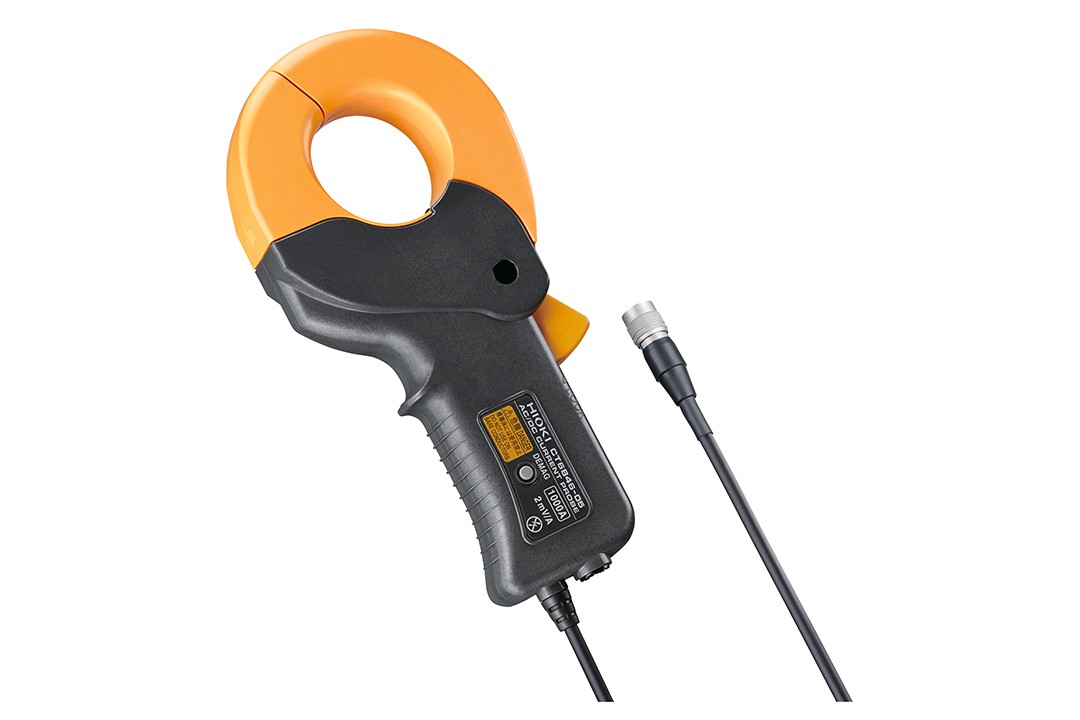

● 適用于環境試驗中，使用溫度范圍廣-40℃~+85℃
● 振幅精度±0.3％，相位精度±0.1°的高精度鉗式結構
● DC~200kHz的寬頻帶
● 單手即可操作的小巧機身，強抗震的鎖定設計
● 和以前相比大幅降低了導體位置的影響、接近導體的影響、帶磁的影響
● 用于汽車的電池平衡測量，變頻器的轉換效率評估等
※請在高輸入阻抗1 MΩ以上測量儀器主機上使用。
-
德國iF設計獎獲獎 -
適用于示波器的功率波形測量和用于功率計的電流傳感器的高精度電流傳感器磁通門技術的電流傳感器和霍爾效應的相比，會因為外部溫度變化導致出現測量誤差。 而且輸入（電流值）特別低時，或相位延遲90°的電流波形也能高精度的進行測量。 非常適合用于使用數字示波器觀測功率波形，或者作為功率計的電流傳感器使用。
基本參數（精度保證時間1年，調整后精度保證時間1年）
額定電流 | AC/DC 1000 A |
|---|---|
最大輸入電流 | 1700A，降額范圍內 |
頻率特性 | 振幅: DC~20 kHz, 相位: DC~20 kHz |
振幅/相位精度 | DC (±0.3% rdg. ±0.02% f.s.) |
消耗功率 | 7 VA以下 (1000 A/55 Hz測量, 電源±12 V時) |
輸出電壓率 | 2 mV/A ※本儀器的輸出是通過傳感器單元輸出的AC+DC電壓。 |
可測量導體直徑 | φ 50 mm以下 |
使用溫濕度范圍 | -40°C~ +85°C, 80% rh以下 (不凝結) |
電源電壓 | DC ±11 V~±15 V |
體積及重量 | 238 W × 116 H × 35 Dmm, 990 g, 線長3 m |
附件 | 使用說明書×1，標識帶×6，攜帶包×1 |
可搭配使用的產品 ■CT6846(-05)
| 適用產品/單元 | CT6846 | CT6846-05 |
|---|---|---|
| PW6001，PW3390 | △（需要CT9900） CT比：2 | ○ |
| 3390 | ○ CT比：2 | △（需要CT9901） CT比：2 |
| 3193系列 | ○ | △（需要CT9901） CT比：2 |
| 8971 | △（需要9318） CT比：2 | △（需要9318，CT9901） CT比：2 |
| 8940 | △（需要9318，9705） CT比：2 | △（需要9318，9705，CT9901） CT比：2 |
選件D
※用于連接F/V單元8940，電流單元8971。
選件C
※最多可連接2根CT9902。
選件B
※最多可連接2根CT9903，不能和9279/78/77搭配使用。
選件A
