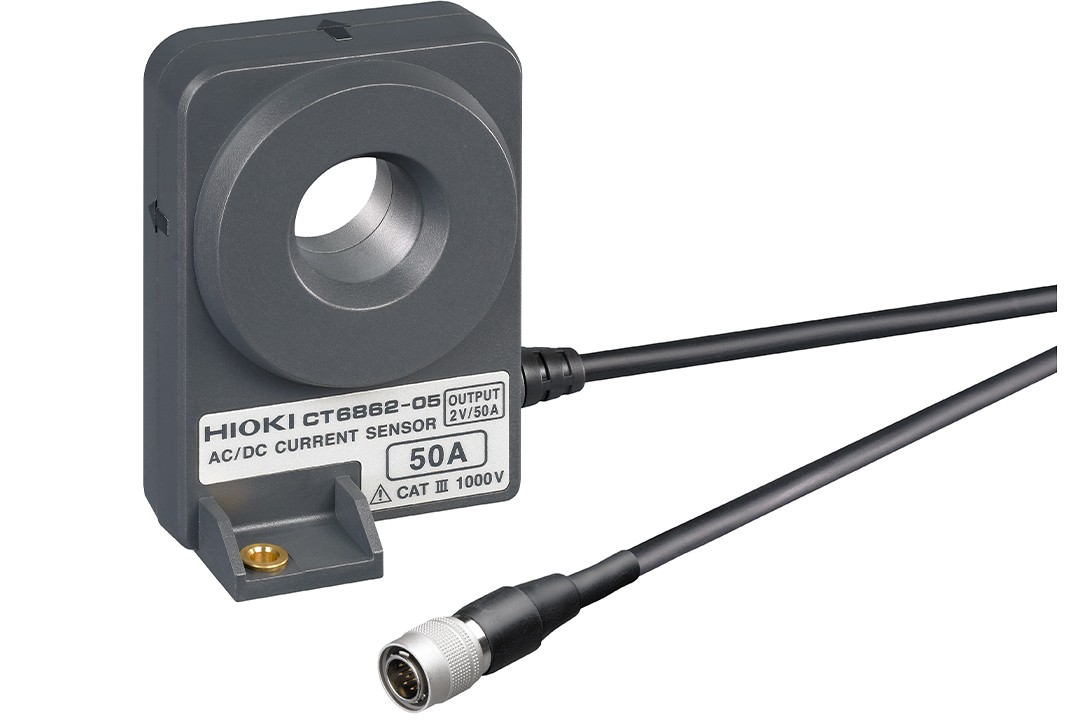

AC/DC電流傳感器CT6862-05
返回上一頁頻率特性DC~1MHz；額定電流AC/DC 50A，φ 24 mm
振幅：DC-1MHz
相位：DC-300kHz
額定值50A
2V/50 A輸出
鉗口直徑24mm
- 概要
- 規格
- 選件
- 相關下載
- 解決方案
- 常見問題
● 超高精度，±0.06% 振幅精度，±0.2 度相位精度
● 寬頻帶 DC ~ 1 MHz，良好的頻率特性
● 應用于電動和混合動力車領域
● 使用溫度范圍?30℃?85℃，適用于汽車方面的測量

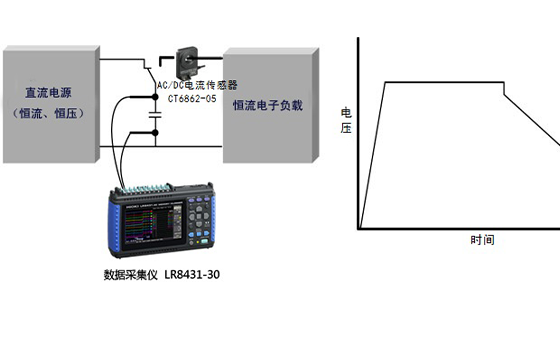

● 應用于太陽能發電，電池充放電測量和逆變器次級電路測量
● 使用示波器/存儲記錄儀可觀測波形（搭配傳感器單元）
※請使用1MΩ以上的高輸入阻抗的測量?jī)x器主機。
基本參數（精度保證期：1年）
| 額定電流 | AC/DC 50 A |
|---|---|
| 最大允許輸入 | 100 A rms(在降額范圍內) |
| 頻率特性 | 振幅: DC ~ 1 MHz 相位: DC ~ 300 kHz |
| 振幅和相位精度 | DC (±0.05% rdg. ±0.01% f.s. ,相位: 無限制) 16 Hz ≤ f ≤ 400 Hz (±0.05% rdg. ±0.01% f.s. , ±0.2°) 規定至1 MHz |
| 功率消耗 | 5 VA max. (電源供應為50 A/55 Hz, ±12 V ) |
| 輸出電壓率 | 2 V/額定電流量程※本儀器的輸出為是通過傳感器單元輸出的AC+DC電壓。 |
| 對地最大額定電壓 | AC/DC 1000 V (50/60 Hz, CAT III ) |
| 鉗口直徑 | φ 24 mm以下 |
| 操作溫濕度 | -30°C? +85°C, 80% rh以下 (不凝結) |
| 電源供應 | 經由功率分析儀PW8001、PW6001、PW3390、傳感器單元CT9555、CT9556、CT9557、3CH電流單元U8977供給 |
| 體積及重量 | 70W× 100H× 53D mm，線長: 3 m， 340 g |
| 附件 | 標識帶× 6，說明書× 1 |
可搭配使用的產品
| 適用產品/單元 | CT6862 | CT6862-05 |
|---|---|---|
| PW6001，PW3390 | △（需要CT9900） | ○ |
| 3390 | ○ | △（需要CT9901） |
| 3193系列 | ○ | △（需要CT9901） |
| 8971 | △（需要9318） | △（需要9318，CT9901） |
| 8940 | × | × |
3CH電流單元U8977 | △（需要CT9900） | ○ |
選件D
※用于連接F/V單元8940，電流單元8971。
選件C
※最多可連接2根CT9902。
選件B
※最多可連接2根CT9903，不能和9279/78/77搭配使用。
選件A
