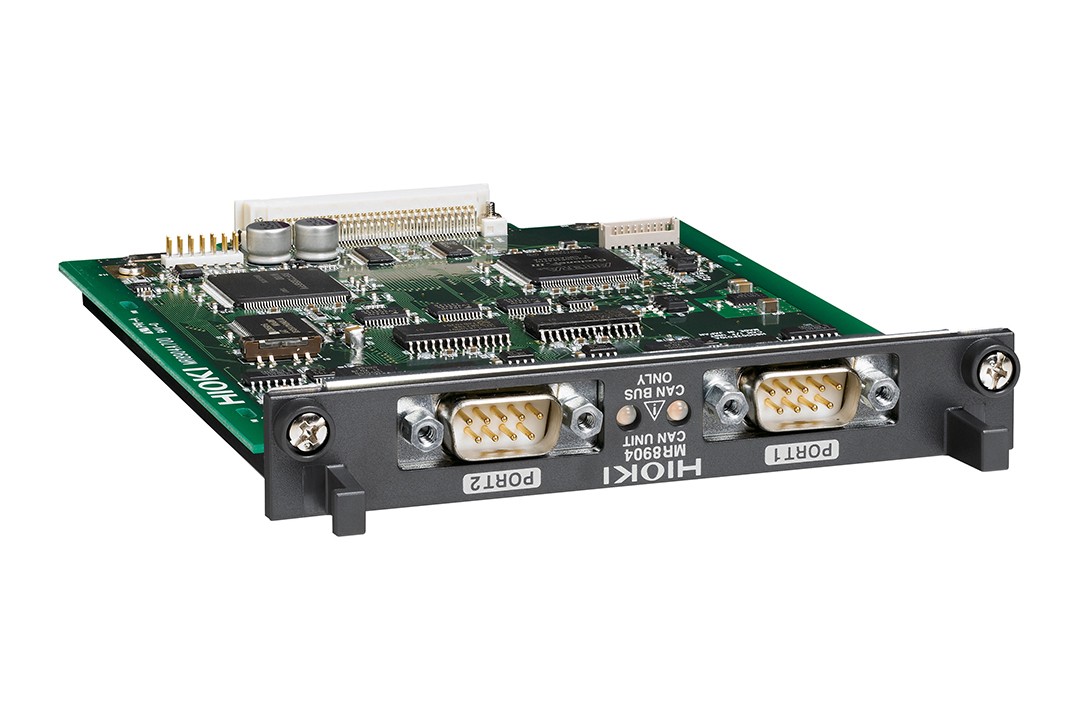

CAN單元 MR8904

最多15個模擬通道，相當于一個16bit的模擬信號，最大16邏輯通道相當于1個1bit的邏輯信號

● 與存儲記錄儀結合使用，可將CAN總線信號轉換為模擬波形以供觀察。（不適用于CAN FD）
● MR8875專用

輸入CAN端口	2 (Port1, Port2), 連接器: D-sub 9pin 公頭 ×2
使用CAN標準	ISO 11898 CAN 2.0b, ISO 11898-1, ISO 11898-2, ISO 11898-3, SAE J2411（不適用于CAN FD）
CAN接口	每個端口High-speed CAN/ Low-speed CAN/ Single Wire CAN中任意選擇 (內置對應的收發器)
ACK	針對MR8904中的CAN信號接收的ACK發送ON/OFF
終端	內置120Ω ±10Ω內蔵, 按照指令ON/OFF
通訊率	High-speed CAN: 50k?1M bps, Low-speed CAN: 10k?125k bps, Single-wire CAN: 10k?83.3k bps
信號分解輸出ch	相當于16bit模擬信號15ch, 相當于1bit邏輯信號16ch (共2端口部分)
對象信號格式	1bit信號: 使用邏輯1ch部分, 或模擬1ch部分, 1bit?16bit信號: 使用模擬1ch部分, 17bit?32bit信號: 使用模擬2ch部分, (超過32bit的信號：不能對應)
ID觸發	當所設ID收信時，向指定的邏輯通道輸出H電平的脈沖 (脈沖寬度是時間軸5ms/div以內時50μs, 10ms/div以上是1個采樣率的時間)
響應時間	CAN收信完成開始200μs以內
CAN信號發送	每個端口將所設置的CAN信號向計算機路徑脈沖發送
體積及重量	119.5W × 18.8H × 151.5Dmm, 185g
附件	無
