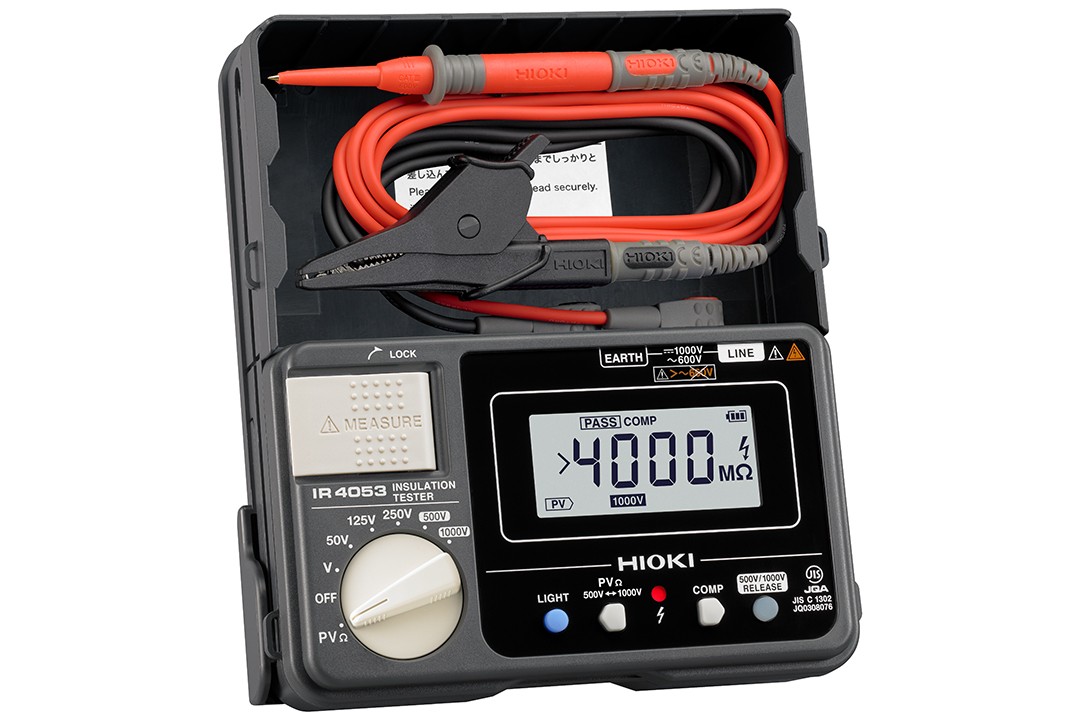

絕緣電阻表 IR4053-10

返回上一頁

帶PV專用量程的5檔量程數字絕緣電阻表

測量PV絕緣電阻測量時間4秒 5檔量程電壓測量DC1000V 比較器功能

詢價預約

概要
規格
選件
相關下載
解決方案
常見問題

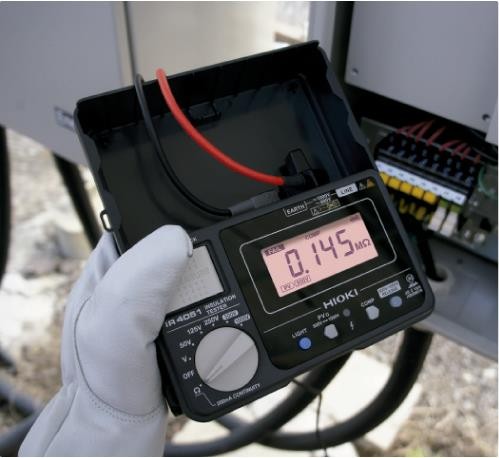

?白天也能安全、準確的測量PV的絕緣電阻

?具備PV專用功能，測量時間4秒
?絕緣電阻測量5檔量程
?電壓測量DC1000V，適用于1000V的PV系統的開路電壓檢查
?比較器功能
?混凝土地面1m高防摔設計

產品介紹視頻
不受發電中太陽能面板影響的絕緣電阻測量

專門設計的用于太陽能面板的絕緣電阻測量的IR4053-10，不會受到發電中的影響，能夠正確的測量絕緣電阻值。

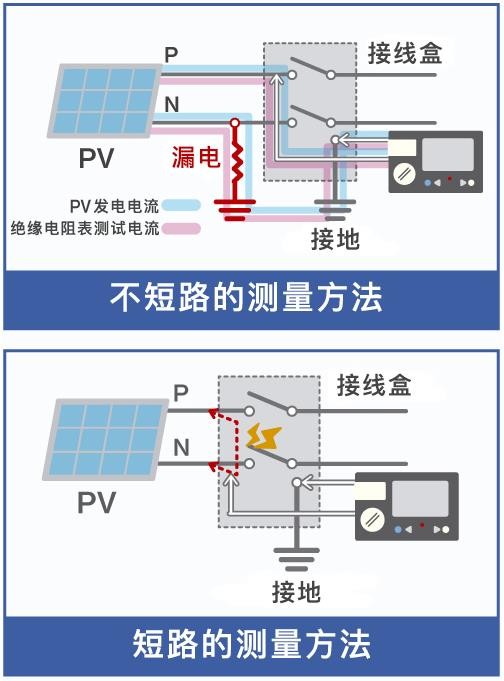

以往的太陽能面板的絕緣測量中的問題點

根據一般社團法人日本電機工業會（JEMA）和日本太陽光發電協會（JPEA）共同制定的《光伏發電系統維護和檢查指南》2種測量方法和以往絕緣電阻表的問題點。
【不短路的測量方法】
危險性較低，根據電路的狀態會收到發電中PV的影響，可能產生和實際絕緣電阻狀態不同的測量結果。
【短路的測量方法】
為了正確的測量發電中PV，需要進行測量電路的短路測量。
需要另外設置短路開關，可能會存在產生點和危險。
而且，為了防止危險產生，一般推薦在夜間進行測量工作。

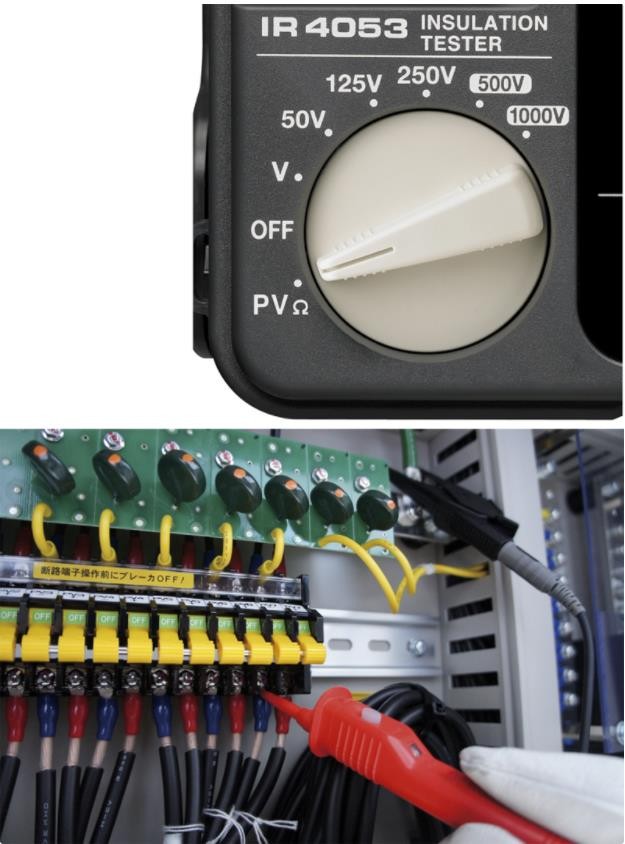

具備PVΩ量程的絕緣電阻表IR4053-10在不短路的情況下也能準確、安全的進行測量

不短路的測量方法，通常進行絕緣測量后絕緣電阻值會有不穩定的時候，這時變成PVΩ后進行測量。
能夠不受太陽能面板的影響準確的進行測量。
快速的測量值顯示，加快工作進度

測量開始后4秒顯示測量值。
第1次的顯示后每1秒更新顯示值。
迅速的測量，便捷舒適的用法。
使用比較判斷功能判定測量結果合格與否

設置標準值后，標準值以上判定為PASS（合格），標準值以下判定為FAIL（不合格）。
FAIL（不合格）判定時，會以“嗶——”的連續音和顯示畫面亮紅燈來進行通知。
因此，合格與否的結果一目了然。

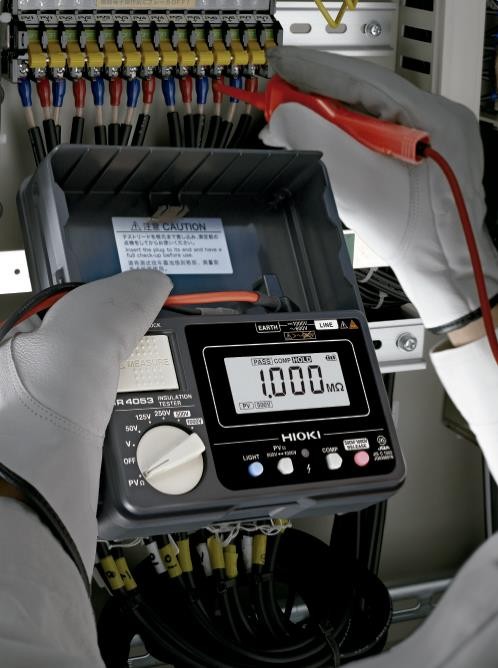

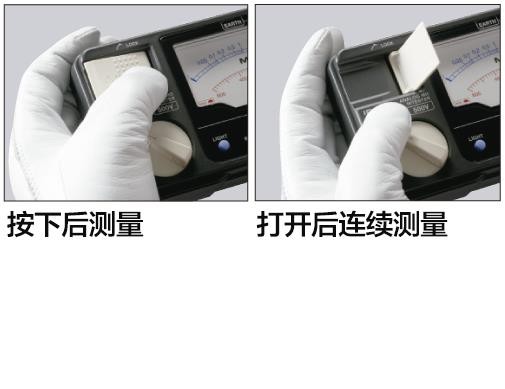

便捷的測量開關、卓越的操作性

僅用大拇指就能操作。
按下開關進行單詞測量，打開開關進行連續測量。
※圖片為模擬兆歐表

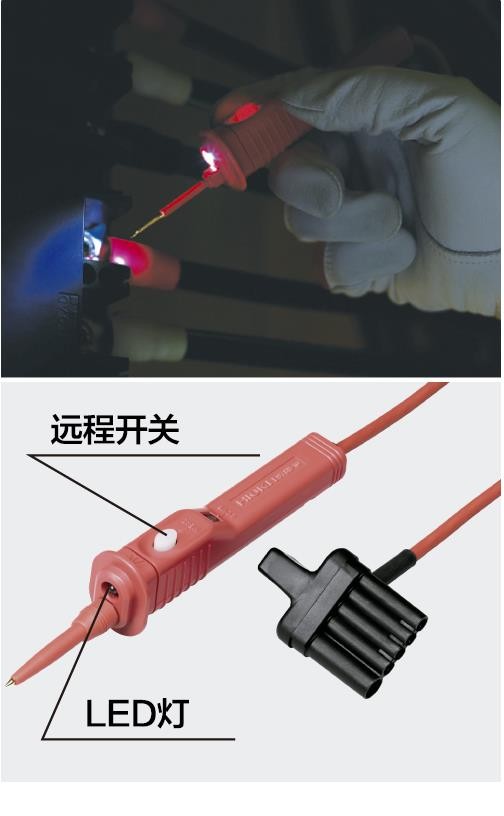

使用測試線遠程操作測量的開始和停止

使用帶開關的測試線，可以在測試線處進行測量的開始和停止操作。
手邊還帶有小燈，便于暗處操作。
現場放心使用的耐用設計

能承受混凝土上1m處跌落的防摔設計，即便現場使用也很放心。

基本精度

PVΩ測量
額定測量電壓	DC500V	DC1000V
有效最大顯示值	2000 MΩ	4000 MΩ
測量范圍/精度	0.200～500 MΩ / ±4% rdg. 501～2000 MΩ / ±8% rdg.	0.200～1000 MΩ / ±4% rdg. 1010～4000 MΩ / ±8% rdg.
其他測量范圍/精度	0～0.199 MΩ / ±2% rdg. ±6 dgt.

絕緣電阻測量（精度保證時間1年）

額定測量電壓	DC 50 V	DC 125 V	DC 250 V	DC 500 V	DC 1000 V
有效最大顯示值	100 MΩ	250 MΩ	500 MΩ	2000 MΩ	4000 MΩ
精度第一有效測量范圍MΩ	±4% rdg. 0.200～10.00	±4% rdg. 0.200～25.0	±4% rdg. 0.200～50.0	±4% rdg. 0.200～500	±4% rdg. 0.200～1000
能維持額定測量電壓的下限電阻	0.05 MΩ	0.125 MΩ	0.25 MΩ	0.5 MΩ	1 MΩ
直流電壓測量	4.2 V (分辨率0.001 V)～1000 V (分辨率1 V), 4檔量程, 精度: ±1.3% rdg. ±4 dgt., (超過1000 V無法保證精度)
交流電壓測量	420 V (分辨率0.1 V)/600 V (分辨率1 V), 2檔量程, 50/60 Hz, 精度: ±2.3% rdg. ±8 dgt., (超過600 V無法保證精度)
顯示	半透明FSTN液晶，背光燈
響應時間	絕緣電阻量程1秒，PVΩ功能4秒※在我司規定的條件下
功能	帶電警告、自動放電、交流/直流自動判斷、比較器、防摔、自動省電
電源	5號堿性干電池（LR6）×4，連續使用時間：20h（在我司規定的條件下）
體積及重量	159 W × 177 H × 53 Dmm, 600 g（含電池，不含測試線）
附件	測試線L9787×1，掛繩×1，使用說明書×1，5號堿性干電池（LR6）×4
