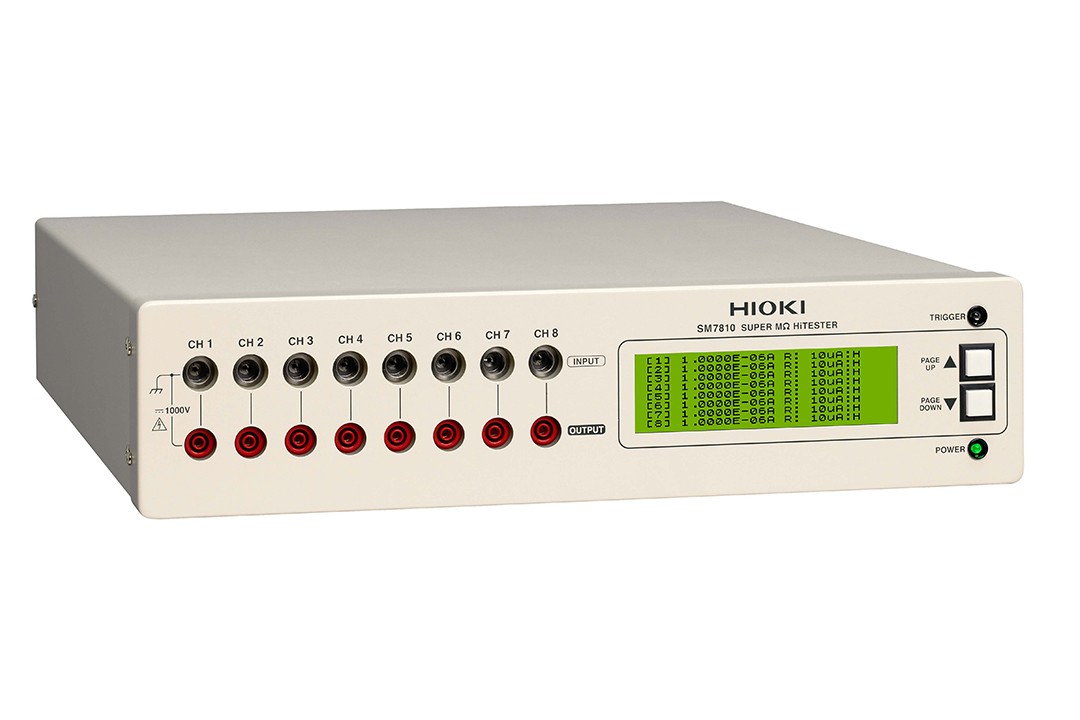

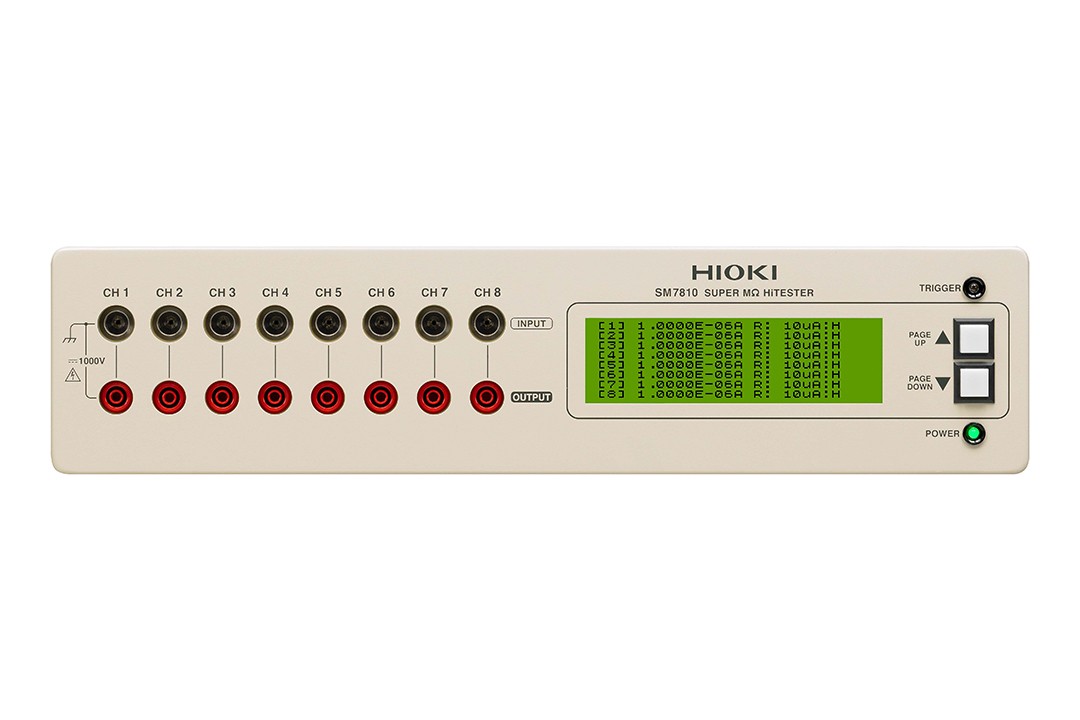

高阻計SM7810

返回上一頁

適用于測量MLCC（片式多層陶瓷電容器）的泄漏電流的理想測試系統

適用于測量MLCC泄漏電流。 8ch同步測量，測量速度6.8ms 外加測試電流最大電阻測量值1×1015 Ω 測量電流值1pA～1mA

詢價預約

概要
規格
選件
相關下載
解決方案

● 測量MLCC泄漏電流最快速度6.8ms，8ch同步測量
● 通過大電流量程(1mA)高速測量高電容量MLCC的泄漏電流
● 通過接觸檢查功能提高了檢查的信賴性
● 各通道個別設置，可構筑靈活多變系統

超絕緣計SM7810是特注品。輸入/輸出端口的連接線需另行購買，請先咨詢。
*輸入/輸出端口的連接器/插頭和連接線相關
● 電流輸入端口的連接器和電壓輸出端口的插頭不是標配附件。電壓輸入端口的連接器是標配附件。
● 本公司另有適合各種測量需要不同長度的各類輸入端口的連接線，需另行購買，請先咨詢。

技術參數 (精度保證1年，預熱時間1小時以上)

通道數	8通道(并列可同時測量)
外加電壓	通過外部電源供電(背部電壓輸入連接器輸入)
測量范圍	電流：1pA～1mA 量程：100pA/1nA/10nA/100nA/1μA/10μA/100μA/1mA 電阻：1×10²Ω～1×10¹⁵Ω
測量速度，INDEX代表值	FAST：6.8ms，MED：26.0ms，SLOW：100.0ms，SLOW2:320.0ms
基本測量精度(1μA量程FAST值)	電流精度：±(2.0+(0.5μ/(測量電流值)))% 電阻精度：電流精度+外部電源的電壓精度
測試電壓設置	0.1V～1000.0V(分辨率：0.1V)
接觸檢查功能	與測量容量值所判斷基準值相比較后判斷接觸狀態
其他功能	觸發延遲，平均值，接觸檢查，治具電容開路補償，測量值比較和判斷，治具開路補償功能,設置條件備份, LCD顯示熄燈/點燈

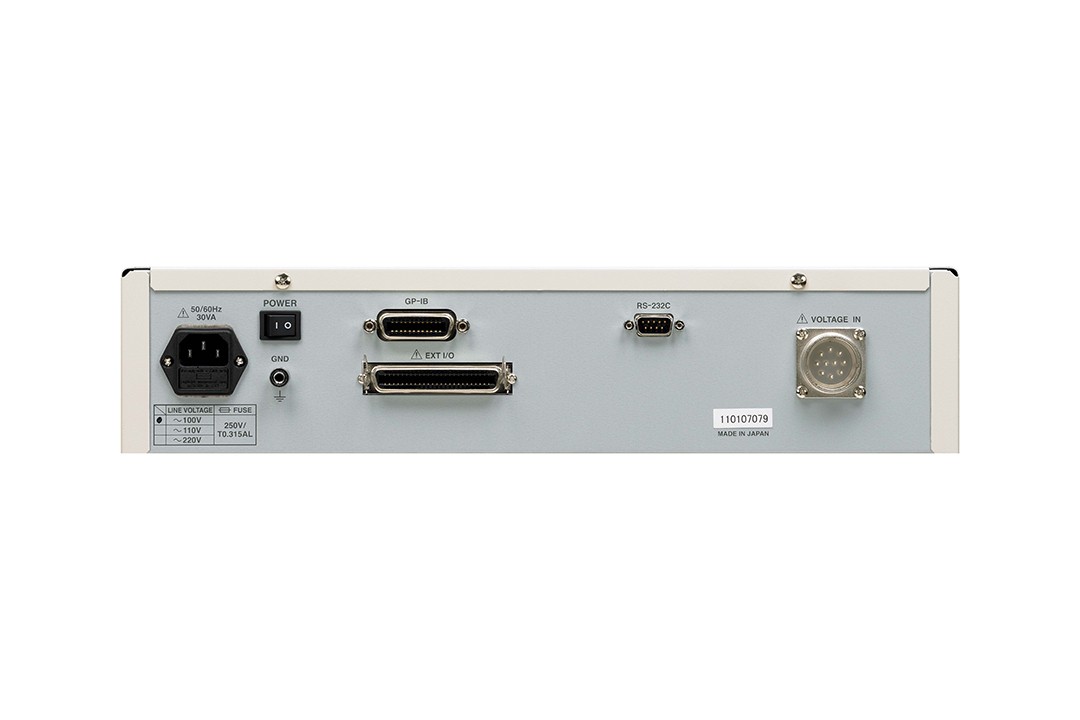

接口	GP-IB, RS-232C, EXT I/O
電源，消耗	SM7810: AC 100V/110 V, 50/60 Hz, 30 VA SM7810-20: AC 220 V, 50/60 Hz, 30 VA
體積及重量	425 mm W × 99 mm H × 488 mm D, 10.5 kg
附件	電源線×1，電壓輸入連接器×1，備用保險絲(插座內)×1，橡皮底座×4，使用說明書×1
