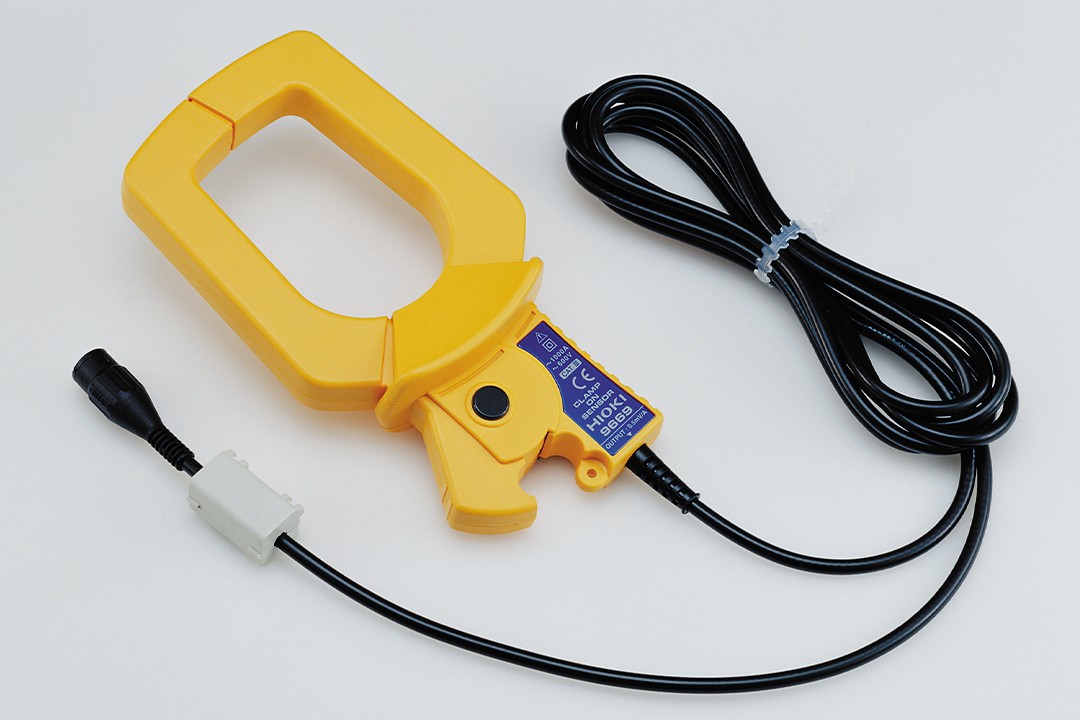

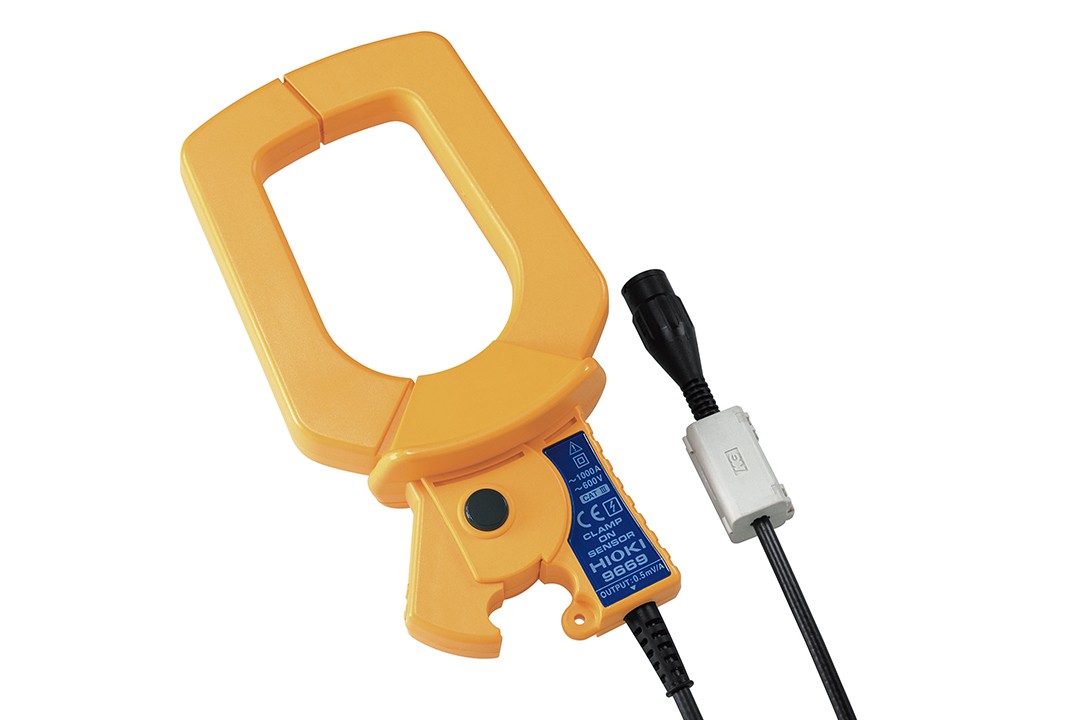

?適用于逆變器設備或工業用電力線
?最大可測量 500 A, 或 1000 A
基本參數
9661 | 9669 | |
|---|---|---|
| 額定電流 | 500 A AC | 1000 A AC |
| 輸出電壓率 | AC 500 mV f.s. (AC 1 mV/A) | AC 500mV f.s.（AC 0.5mV/A） |
| 振幅精度 | ±0.3 % rdg. ±0.01 % f.s. | ±1.0% rdg. ±0.01% f.s. |
| 相位精度 | ±0.5°（45～5kHz） | ±1°（45～5kHz） |
| 最大允許輸入 | 連續 550A AC rms (45 ～ 66 Hz) | 連續 1000 A AC rms (45 ～ 66 Hz) |
| 頻率特性 | 40 Hz ～ 5 kHz (±1.0 % 精度誤差) | 連續40Hz～5kHz (±2.0 % 精度誤差) |
| 最高使用回路電壓 | 600 V rms (絕緣導體) | 600 V rms (絕緣導體) |
| 鉗口直徑 | 直徑46 mm | 直徑55 mm, 80 mm × 20 mm 匯流排 |
| 體積及重量 | 77 mmW × 151 mmH × 42 mmD, 380 g , 線長: 3 m | 99.5 mmW × 188 mmH × 42 mmD, 590 g , 線長: 3 m |
| 附件 | 使用說明書×1 | 使用說明書×1 |
※除了連接電能質量分析儀，還可作為電流傳感器和HIOKI的鉗式功率計和電壓輸入的記錄儀一同使用。
適用于以下產品
 |  |  |
 | ||
| 電能質量分析儀系列 | 存儲記錄儀系列 | 鉗式功率計系列 |
