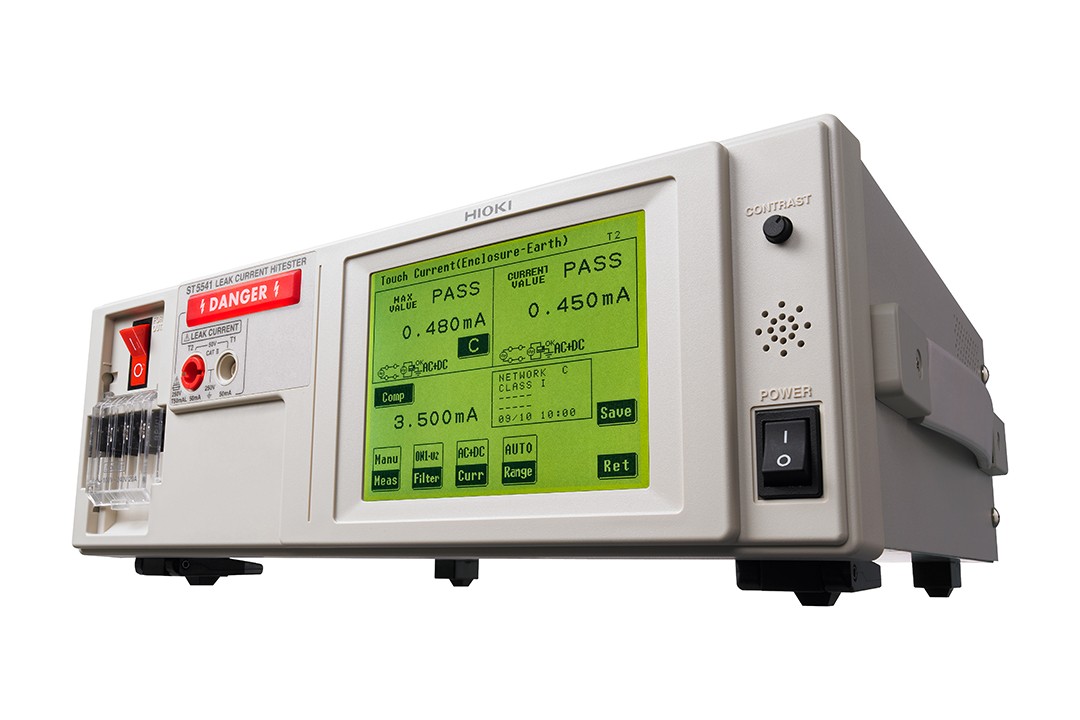

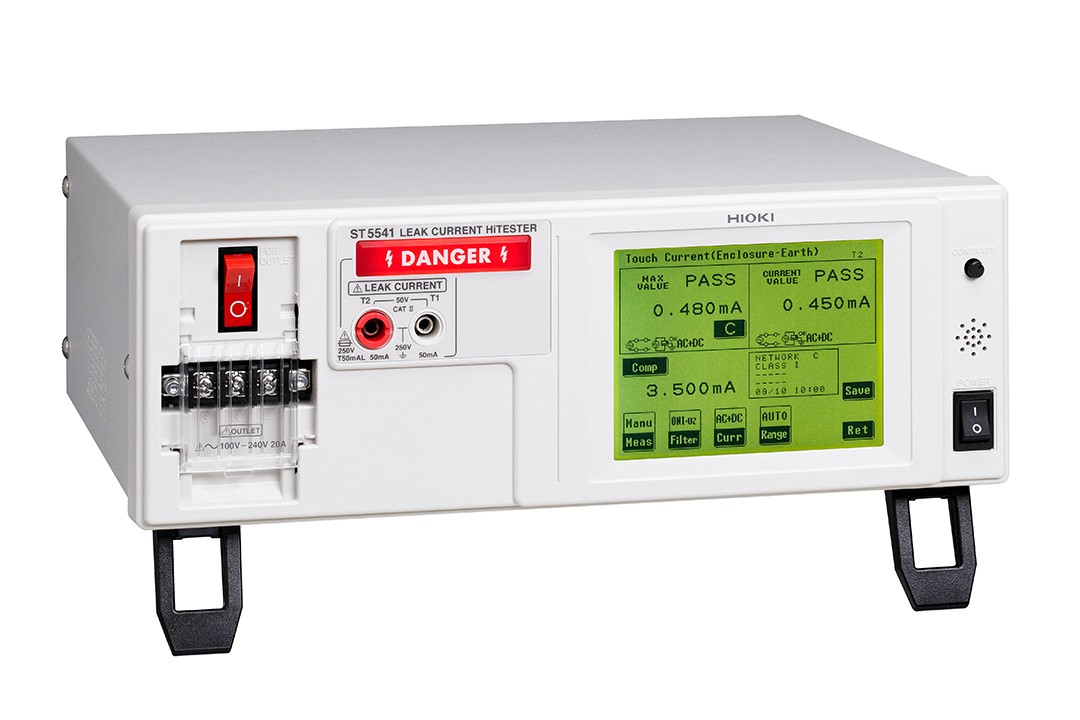

泄漏電流測試儀ST5541

電氣安全中需要的泄漏電流測量（用于一般電子設備）

可用于一般電子設備具備除醫用電氣設備以外的網絡 額定電流最大20A 適用于生產線等自動檢查中

概要
規格
選件
相關下載
解決方案
常見問題

● ST5540可用于一般電子設備
● 具備不斷電極性切換功能，大幅縮短接觸時間
● 額定電流最大20A，適合新標準的產品
● 對話框形式，操作簡單的觸摸屏
● 帶通信功能和外部I/O，可用于生產線的自動檢查

測量醫用電氣設備的泄漏電流，請使用ST5540。

價格實惠，適用于4種標準和法規

電氣用品安全法 JIS標準（JIS B8561:2007 , JIS C9250:1992等） IEC標準（IEC60065 ,IEC60335-1:2010 ,IEC60950-1:2005 ,IEC60990:1999,IEC61010-1:2010 等） UL標準 （UL2231-1:2002 ,UL2231-2:2002 ,UL492:1996等）
從產線到維修保養，可信賴的1臺ST5540

額定電流20A，電壓250V 搭載的無停電極性切換功能，能夠縮短工時（搭配絕緣變壓器使用）由于無需切斷被測物的供電電源即可切換極性，因此在維護現場也能順暢的接著進行下一個工程的測量。
價格實惠、適用于電氣安全法的ST5541
保護導體電流測量功能

能夠測量IEC60990、IEC60950-1等所規定的保護導體電流。
縮短操作時間的自動測量功能

可以自動進行電源極性的切換或正常狀態、單一故障狀態的測量。
泄漏電流試驗和保護導通試驗組合

電氣設備的安全性檢查是必備項目。保護導通試驗（也叫做接地線電阻試驗、或接地導通試驗）中請使用交流接地電阻測試儀3157

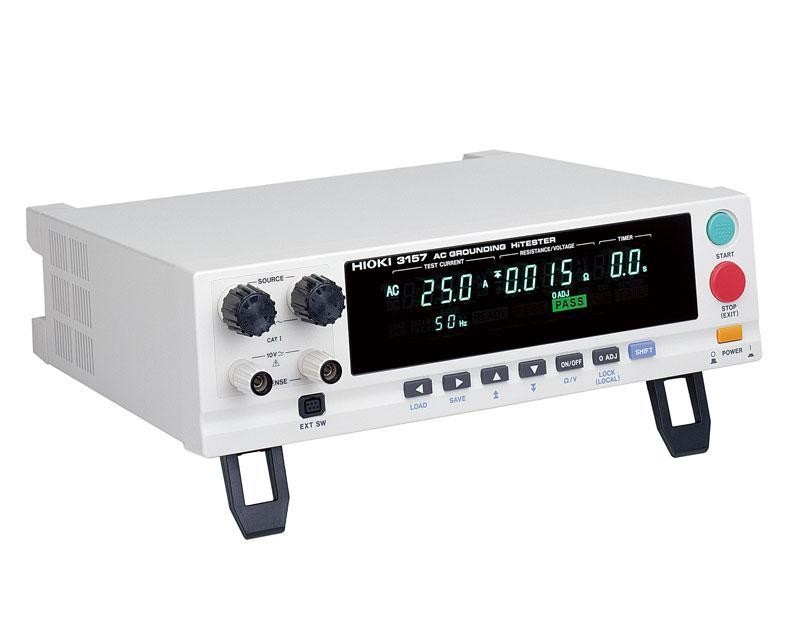

交流接地電阻測試儀3157

基本參數和主機接地的

測量方式	通過測量人體模擬阻抗間的電壓下降顯示和計算電流值真有效值測量，測量部分是和主機接地絕緣
測量模式	泄漏電流測量、電壓測量、保護導體電流測量
對應標準	電氣用品安全法接觸電流和保護導體電流的測量：IEC 60990（1999）測量/控制/研究室的電氣裝置：IEC 61010-1（2001）信息技術設備：IEC60950-1（2005）家庭用/類似電氣設備：IEC 60335-1（2001）+A1：2004+A2：2006 音頻/視頻/類似設備：IEC 60065（2001）+1：2005 Personnel Protection Systems for EV：UL 2231-1（2002），UL-2231-2（2002） UL用：UL1492（1996）測量/控制/研究室的電氣裝置，潮濕狀態下的電流測量電路：IEC 61010-1（2001）
泄漏電流測量部分	接地泄漏電流，接觸電流3種，任意電流測量，外殼泄漏電流3種
測試電流	DC、AC（真有效值，15Hz~1MHz），AC+DC（真有效值，15Hz~1MHz），AC峰值（15Hz~1MHz）
測量量程	DC、AC、AC+DC時：50μA/500μA/5mA/50mA AC峰值時：500μA/1mA/10mA/75mA
測量精度（電流測量）	DC測量：± 2.0 % rdg. ± 6 dgt.（代表值） AC/AC+DC測量：± 2.0 % rdg. ± 6 dgt. (15 Hz～100 kHz, 代表值） AC峰值測量：± 2.0 % rdg. ± 6 dgt. (15 Hz～10 kHz, 代表值)
接口	外部I/O，醫療設備用繼電器輸出，USB1.1（通訊），RS-232C

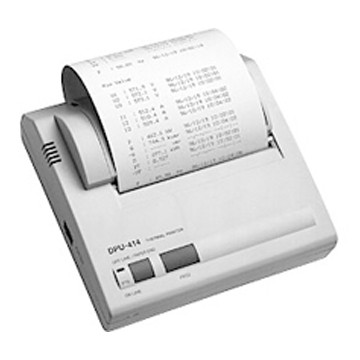

各種功能	自動試驗，存儲最多100臺的數據，時鐘，數據備份，打印輸出（選件）等
主機用電源	AC100V/120V/220V/240V（訂貨時請指定），50/60Hz，額定功率30VA
被測物用電源輸入	AC100~240V，50/60Hz，端子板的額定電流輸入：20A
被測物用電源輸出	端子板的輸出：20A，插座的輸出：15A
體積和重量	320W×110H×253Dmm，4.5kg

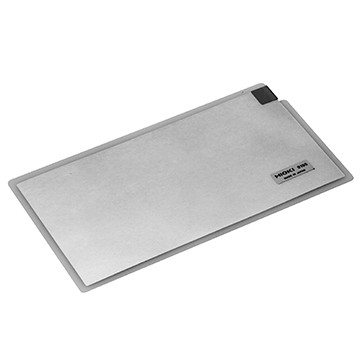

附件	測試線L2200（ST5540用，紅×2/黑×1）1套，面接觸探頭9195×1，測試線用備用保險絲×1，使用說明書×1，電源線×3，CD×1

ST5540、ST5541功能列表

項目		ST5541
網絡	電器用品安全法用網絡A
	醫療電氣設備用網絡B	-
	IEC60990用網絡C
	UL用網絡D
	通用1 網絡E
	通用2 網絡F
	IEC61010-1用網絡G
主要功能	不停電電極切換功能
	額定電流20A
	保險絲斷線檢查功能
	頻帶切換	-
	110%電壓輸出端口（T3端口）	-
	S10、S12、S13、E端口	-

項目		ST5541
泄漏電流試驗?zāi)Ｊ?/th>	接地泄漏電流
	接觸電流
	患者測試電流	-
	患者泄漏電流	-
	合計患者泄漏電流	-
	任意電流
	外殼-接地間的泄漏電流
	外殼-外殼間的泄漏電流
	外殼-Line間的泄漏電流
	患者泄漏電流Ⅰ	-
	患者泄漏電流ⅠⅠ	-
	患者泄漏電流ⅠⅠⅠ	-
