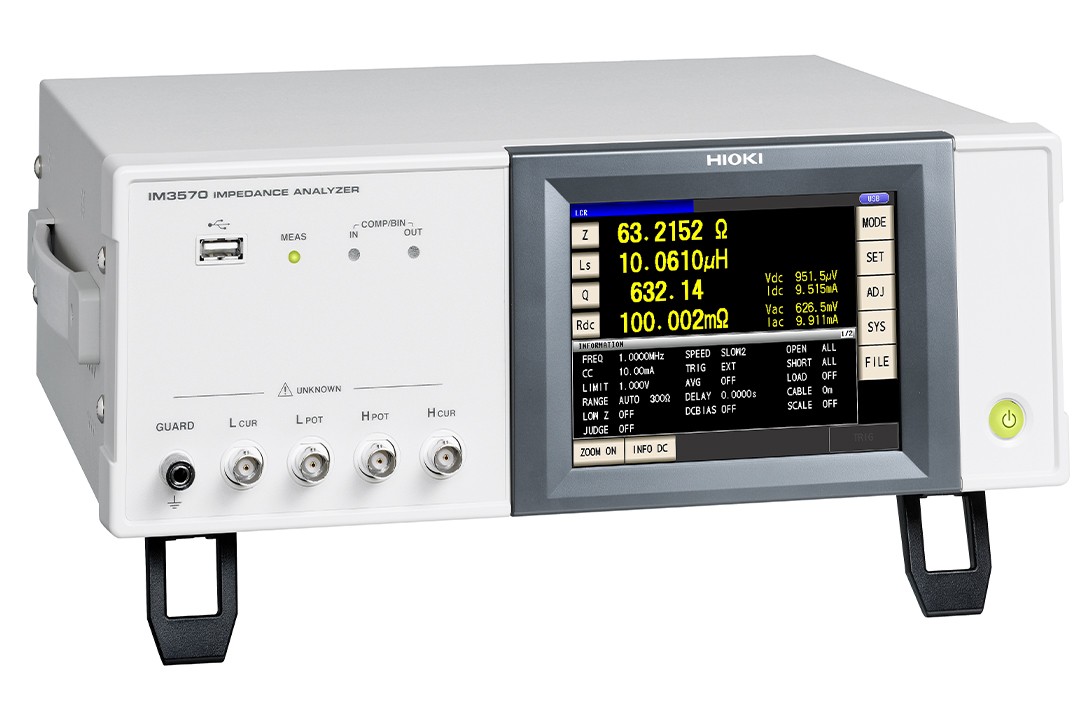

阻抗分析儀IM3570

1臺儀器實現不同測量條件下的高速檢查

測量|Z|、L、C、R 測量頻率4Hz~5MHz 測量時間：0.5ms 同時進行掃頻測量和LCR測量

概要
規格
選件
相關下載
主機升級
解決方案
常見問題

● 1臺儀器實現LCR測量、DCR測量、掃描測量等的連續測量和高速檢查
● LCR模式下最快1.5ms（1kHz），0.5ms（100kHz）的高速測量
● 基本精度±0.08%的高精度測量

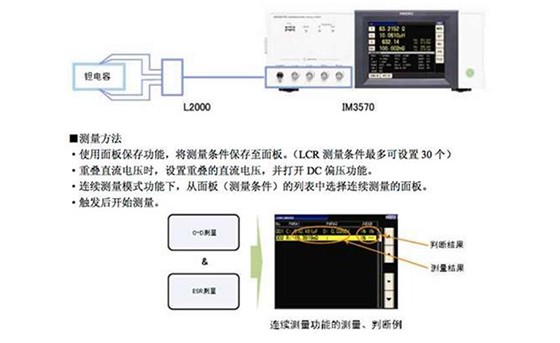

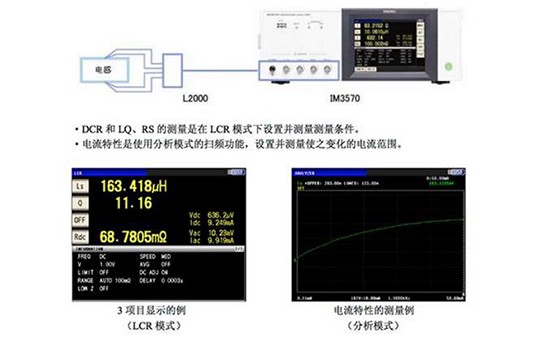

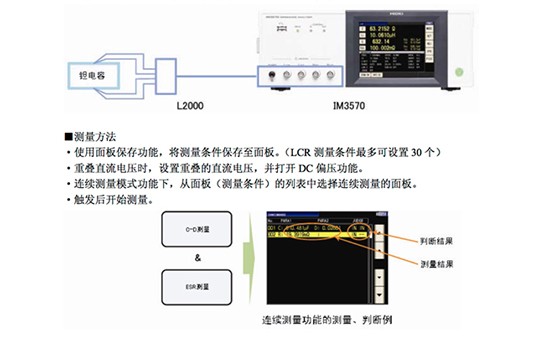

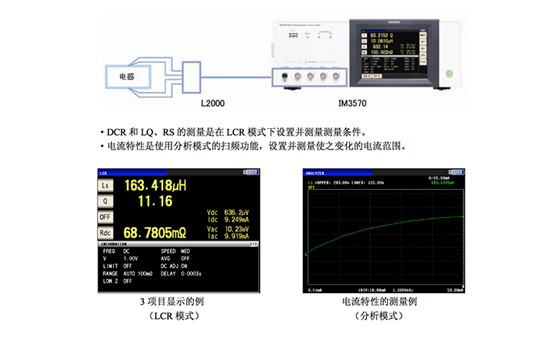

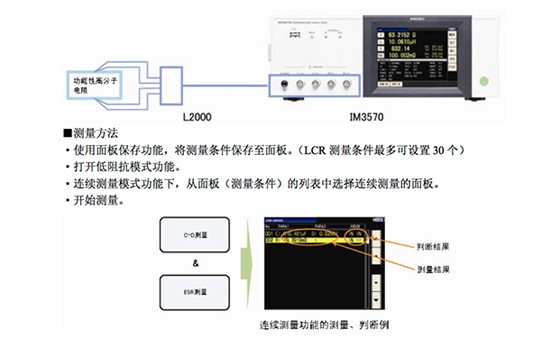

● 適用于壓電元件的共振特性檢查、功能性高分子電容的C-D和低ESR測量，電感器（線圈、變壓器）的DCR和L-Q的測量
● 分析儀模式下可進行掃頻測量、電平掃描測量、時間間隔測量
● 可以用于無線充電評價系統TS2400

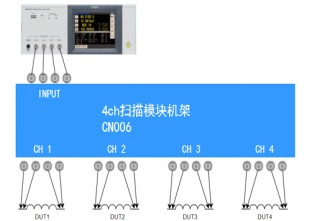

● 搭配4ch掃描模塊機架，更能實現2MHz阻抗的4ch測量

主機不標配治具。請根據您的需求選擇選件中的治具和探頭。

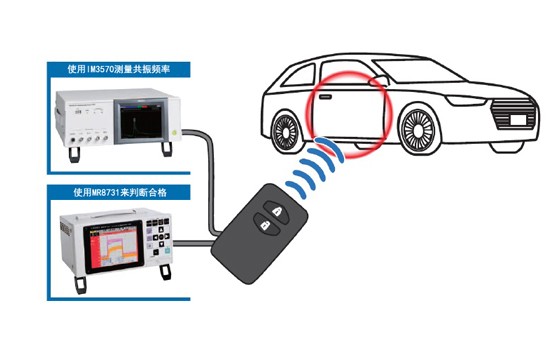

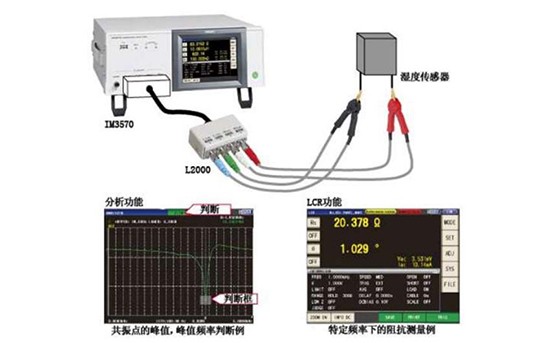

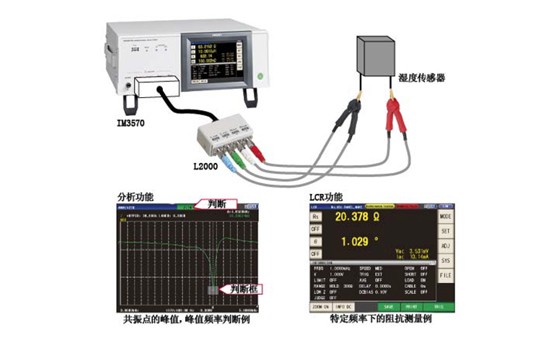

阻抗分析儀IM3570測量方式：壓電元件的共振特性的測量

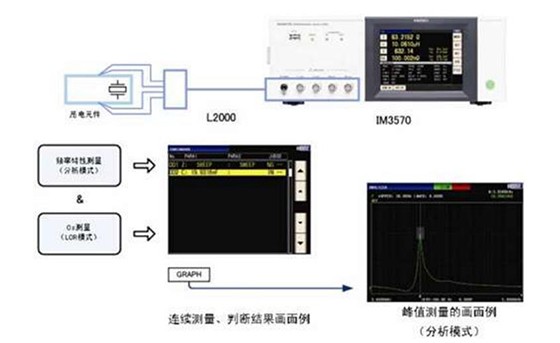

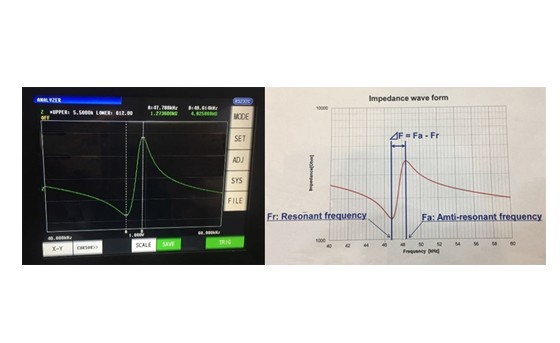

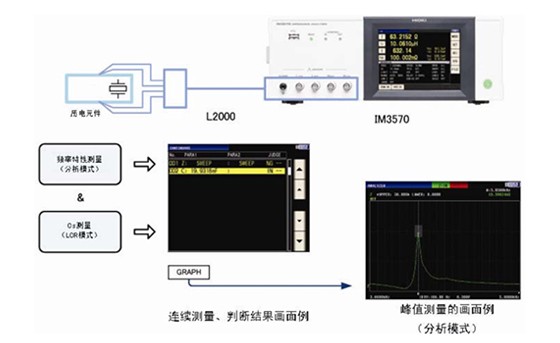

LCR測試儀和阻抗分析儀合二為一的IM3570通過掃頻測量和峰值比較器功能對共振狀態進行合格判定，并在LCR模式想能通過1kHz或120Hz的LCR測量進行檢查。掃頻測量和LCR測量一臺儀器全部實現。
產品介紹視頻
2MHz阻抗的4ch測量方案

詳細內容
精度計算軟件

僅需輸入數值即可輕松計算精度。軟件請點擊。
Multi-plot

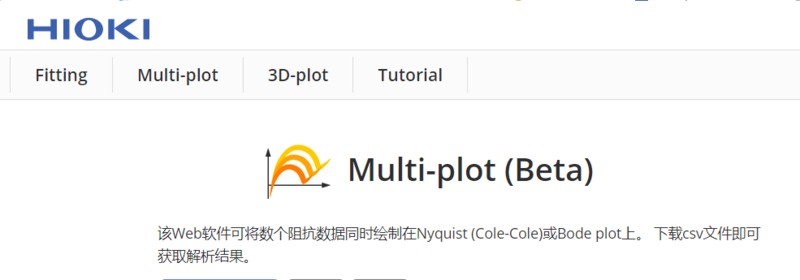

該軟件能利用既定模型解析電池阻抗數據的等效回路。擅長解析Li-lon電池，特別是數十mΩ的阻抗數據。該Web軟件可將數個阻抗數據同時繪制在Nyquist (Cole-Cole)或Bode plot上。
下載csv文件即可獲取解析結果。軟件請點擊

基本參數

測量模式	LCR（LCR測量），分析儀（掃描測量），連續測量
測量參數	Z、Y、θ、Rs（ESR）、Rp、Rdc（直流電阻）、X、G、B、Cs、Cp、Ls、Lp、D（tanδ）、Q
測量量程	100mΩ~100MΩ，12檔量程（所有參數由Z確定）
顯示范圍	Z、Y、Rs、Rp、Rdc、X、G、B、Ls、Lp、Cs、Cp：±（0.000000[單位]~9.999999G[單位]，僅Z和Y顯示絕對值 θ：±（0.000°~999.999°），D：±（0.000000~9.999999） Q：±（0.00~99999.99），△%：±（0.0000%~999.9999%）
基本精度	Z：±0.08%rdg. θ：±0.05°
測量頻率	4Hz~5MHz（10mHz~100Hz步進）
測量信號電平	V模式，CV模式（普通模式） 50mV~1Vrms，1mVrms步進（1MHz以下） 10mV~1Vrms，1mVrms步進（1.0001MHz以上） CC模式（普通模式） 10μA~50mA rms，10μA rms步進（1MHz以下） 10μA~10mA rms，10μA rms步進（1.0001MHz以上）
輸出阻抗	普通模式：100Ω，低阻抗高精度模式：10Ω
顯示	彩色TFT5.7英寸，可設置顯示ON/OFF
測量時間	0.5ms（100kHz，F(xiàn)AST，顯示OFF，代表值）
測量速度	FAST/MED/SLOW/SLOW2
其他功能	DC偏壓測量，比較功能，面板讀取和保存，存儲功能

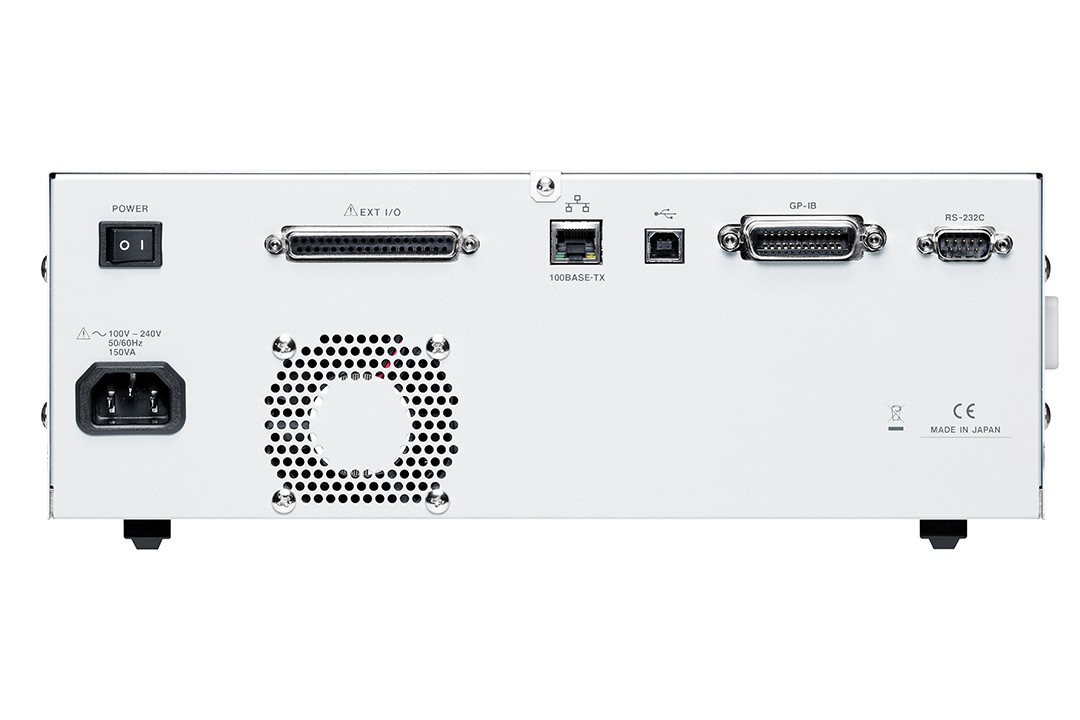

接口	EXT I/O，RS-232C，GP-IB，USB通訊，U盤，LAN
電源	AC90~264V，50/60Hz，最大150VA
打印	拷貝測量值或屏幕顯示的要點（需用9442，9593-01和9446）
接口	GP-IB，RS-232C，EXT.I/O(所有標準)
電源	AC90~264V，50/60Hz，最大150VA
體積和重量	330W×119H×307Dmm，5.8kg
附件	電源線×1，使用說明書×1，通訊手冊×1

偏置單元

DC偏置電壓?jiǎn)卧?9268-10
直接連接型，40Hz~8MHz，最大外加電壓DC±40V
查看詳情>>
電流BIAS 30A CN017
LCR用電流偏置單元的外掛電感，最大30A，需另配電源和9269-10
查看詳情>>

適配主機

LCR 應用軟件 CN030
測量數據即時繪圖！
查看詳情>>

可配套使用的產品（2023年1月）

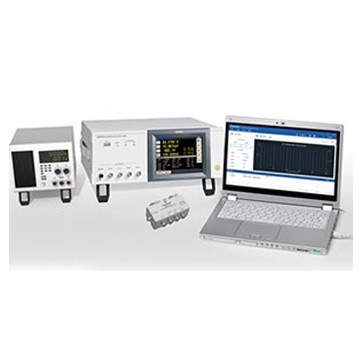

電壓偏置測試系統CN010
半導體器件的直流偏置特性研究，適用于SiC、GaN、MLCC的偏壓測試
查看詳情>>
多路掃描測試軟件CN040
多通道測試
查看詳情>>
多路轉換器ZC3001
高速多通道切換！
查看詳情>>

軟件

多路轉換器ZC3001
高速多通道切換！
查看詳情>>

探頭和測試治具

4端子探頭L2000
DC~8MHz，1m長
查看詳情>>
4端子開爾文夾9140-10
DC~200kH，50 Ω，1 m長
查看詳情>>
鑷形探頭L2001
線長73cm，DC～8MHz，50Ω，前端電極間隔：0.3～6mm
查看詳情>>
測試治具9261-10
線長1m，DC~5MHz，特性阻抗50Ω，可測端口直徑：0.3~1.5mm
查看詳情>>
測試治具9262
DC～8 MHz, 直接連接型
查看詳情>>
SMD測試治具9263
直接連接型, DC～5 MHz 測試尺寸: 1mm～10.0mm
查看詳情>>
DC偏置電壓?jiǎn)卧?9268-10
直接連接型，40Hz~8MHz，最大外加電壓DC±40V
查看詳情>>
DC偏置電流單元 9269-10
直接連接型，40Hz~2MHz，最大外加電流DC 2A(最大外加電壓DC±40V)
查看詳情>>
4端子探頭 9500-10
線長1m，DC~200kHz，50Ω，可測導體直徑φ0.3mm~2mm
查看詳情>>
SMD測試治具9677
用于側面有電極的SMD DC~120MHz，測試樣品尺寸：3.5mm±0.5mm
查看詳情>>
SMD測試治具9699
用于底部有電極的SMD DC~120MHz，測試樣品尺寸：寬1.0~4.0mm，高1.5
查看詳情>>
LCR底部電極測試治具 CN027
最大15㎜＊7.75㎜＊1.7㎜；最小3.81㎜＊3.1㎜＊0.3㎜
查看詳情>>

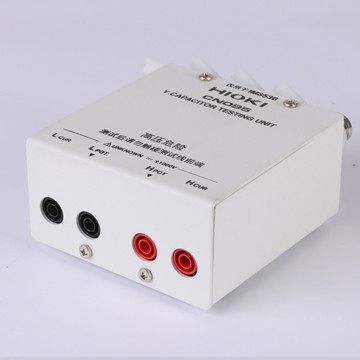

電池Y電容測試隔離模塊 CN095
最高1000V耐壓隔離，支持200 Hz ～ 30 kHz測試
查看詳情>>

工廠安裝選件

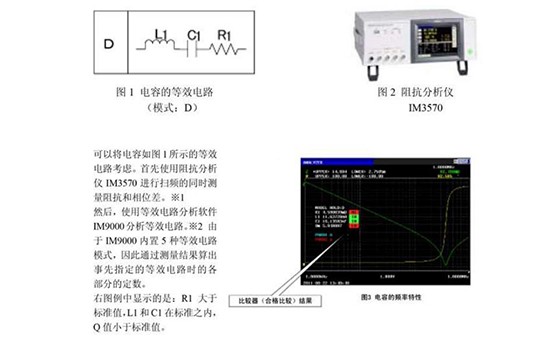

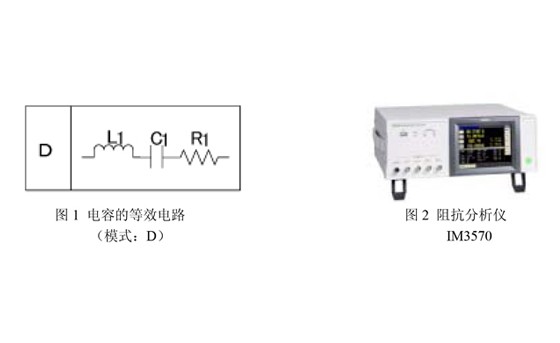

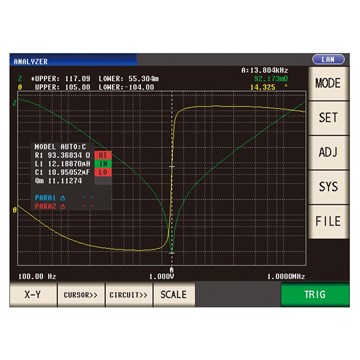

等效回路分析軟件IM9000
回路分析功能/阻抗分析儀選件
查看詳情>>

PC通訊

GP-IB連接線9151-02
2m長
查看詳情>>

打印機

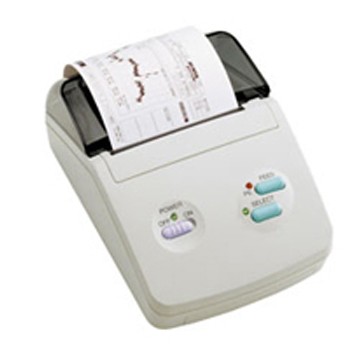

打印機9670
供電電源為AC適配器，9671或電池組9672，無CE標志。
查看詳情>>

產品樣本使用說明書 通訊指令產品外觀圖在線培訓視頻軟件下載

編號

類別

型號

名稱

備注

類型

大小

更新時間

點擊

1703

單品樣本

IM3570

阻抗分析儀IM3570

pdf

2.44 MB

2021-08-24

下載

1939

系列/應用樣本

涉及較多產品

多通道測試方案

pdf

1.48 MB

2024-12-16

下載

1923

系列/應用樣本

涉及較多產品

電子元器件測量應用案例

pdf

5.27 MB

2023-08-09

下載

1882

系列/應用樣本

涉及較多產品

電池行業應用樣本

pdf

6.06 MB

2023-09-05

下載

1708

系列/應用樣本

涉及較多產品

LCR測試儀系列

pdf

3.27 MB

2023-08-09

下載

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

型號

品名

文件

記述

容量

備注

請查閱詳情頁

Sequence Maker

是通過Microsoft Excel來收發測量?jī)x器的通信指令的插件。

3.24 MB

3511-50，IM3523, IM3533, IM3533-01，IM3536，iM3570,IM3590

LCR測試儀

LCR測試儀采樣軟件

3511-50/IM3523/IM3533/IM3533-01/IM3536/IM3570/IM3590的通訊控制、精度計算、測量范圍計算、畫面獲取、設置的保存和讀取

826.53 KB

IM3570

阻抗分析儀

采樣應用

以CSV文件或Microsoft Excel文件格式保存數據

416.38KB

IM3570

阻抗分析儀

USB驅動

用于IM3570的COM級USB驅動

351.76 KB

IM3570

阻抗分析儀

LabVIEW驅動

通過Labview控制和選擇IM3570中的數據

4.39 MB

IM3570

阻抗分析儀

應用Disk

IM3590，IM3570，IM3523，IM3533，IM3533-01，IM3536，IM7580的通訊指令說明，USB驅動，應用軟件

54.47 MB

LCR測試儀IM3570版本升級

版本升級應由熟悉IM3570的功能和操作且有資格的技術人員來操作。
如果不確定操作流程，請聯系當?shù)?a href="/distribution.html">HIOKI分支機構尋求幫助。

1.	IM3570的軟件
	最新硬件版本如下。如果您還在使用舊版本，強烈建議您使用升級的A版本。
	?硬件版本: V3.14
	使用選件 IM9000（等效回路分析軟件）時，也可以升級到最新版本。升級后，IM9000 仍可照常使用。
2.	如何檢查版本編號

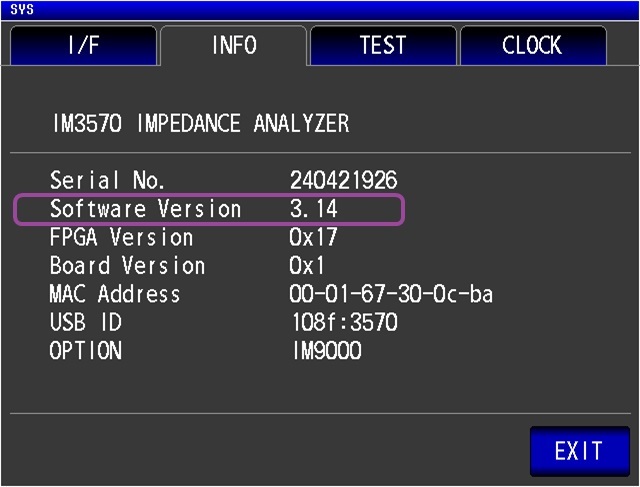

	硬件的版本編號可以通過選擇系統屏幕上的“INFO”選項來檢查。
