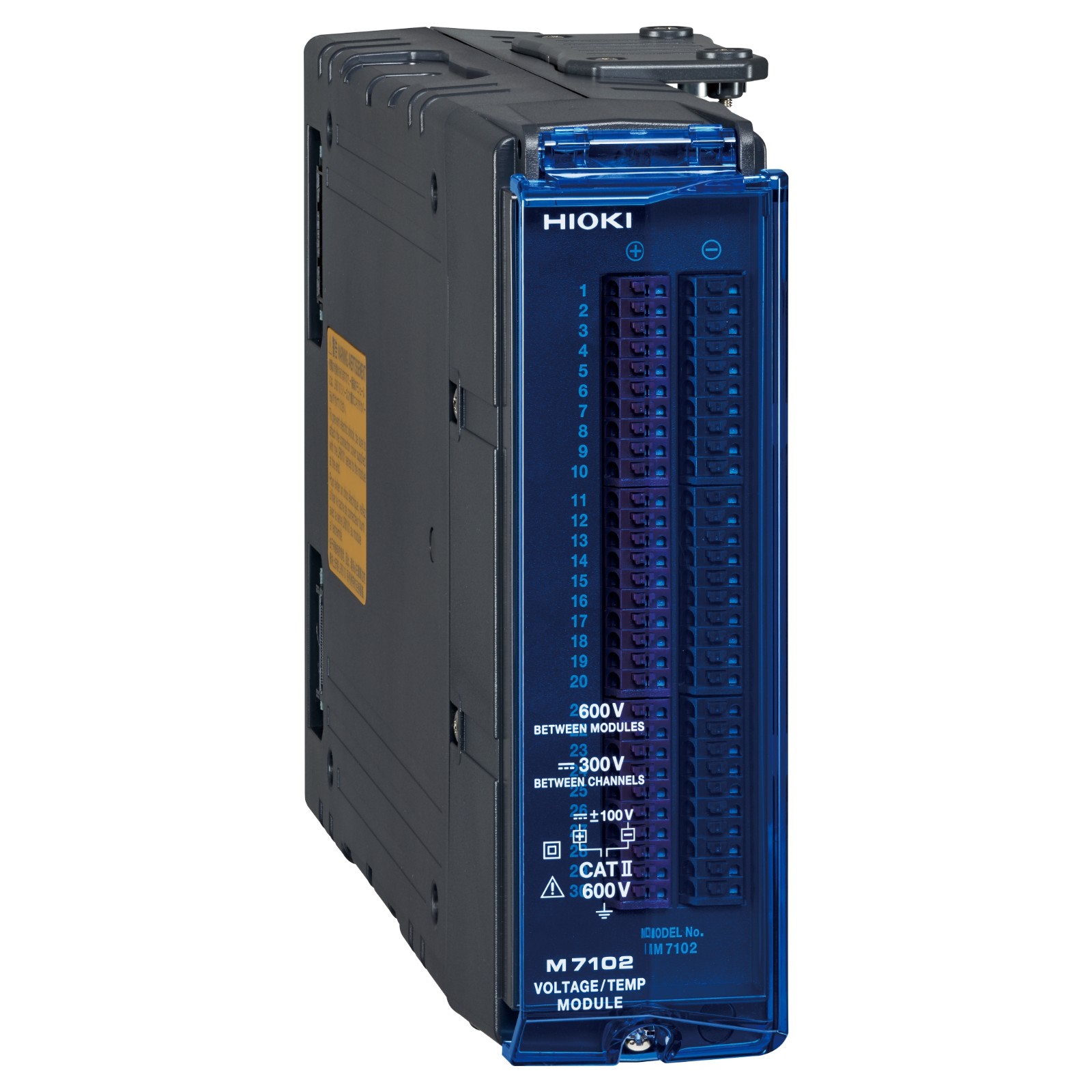

節省空間的多通道測量模塊。安全地進行高電壓電池的充放電試驗。

詢價預約

概要
規格
選件
相關下載
解決方案

● 適用于600V以下的電池包
● 30ch、電壓、溫度（熱電偶）
● 高精度測量電芯電壓
● 適用于測試單個電芯和半導體的老化測試

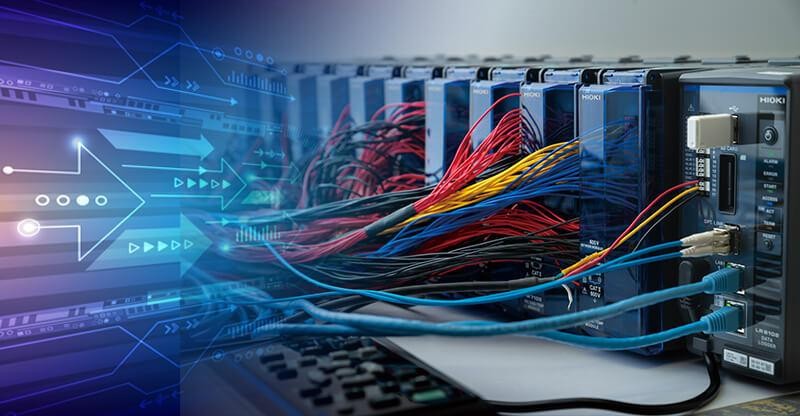

【擴展性】適用于電池檢測、半導體老化測試等多點測量

單個測量模塊可測量30ch電壓和溫度，其特點是空間利用率高。

每個數據采集儀最多可連接 10 個測量模塊，擴展至 300 ch。

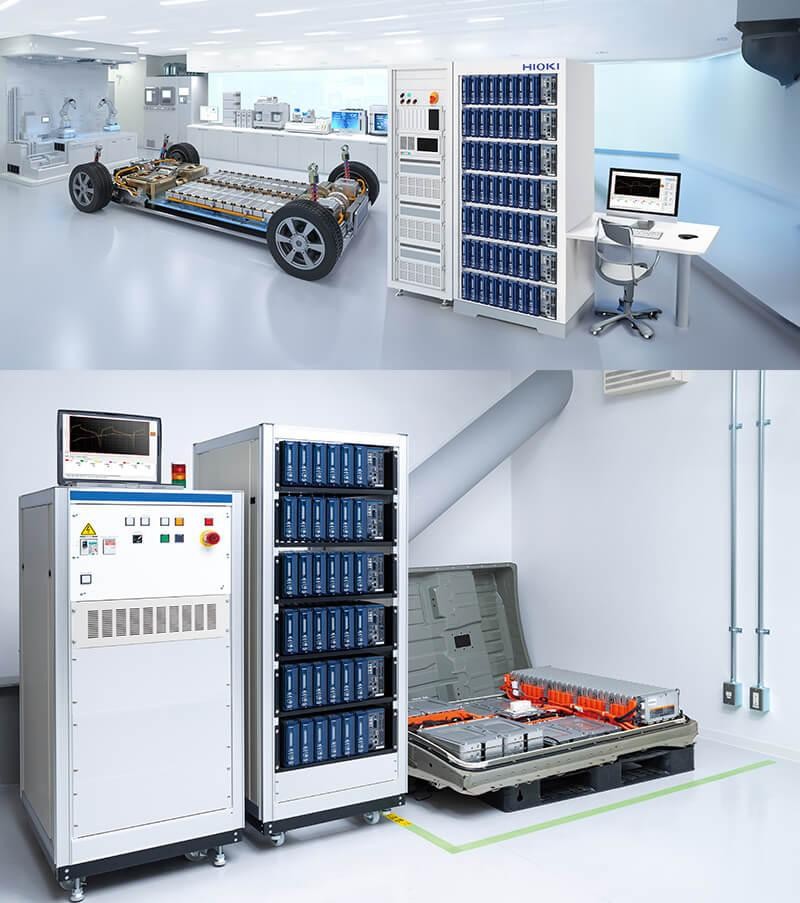

符合EIA標準的19英寸機架，1層可容納1臺主機+6個測量模塊，可構建180ch。
此外，高性能機型LR8102通過可選的光纜連接主機，可同步10臺主機的采樣，最多擴展至3000ch的測量通道。

它適用于電壓和溫度的多點測量，例如現成電芯過程中的檢查和半導體老化測試
【絕緣】安全測試600V電池包的電芯電壓

對地電壓：D C600 V (CAT II) 絕緣
符合 EN IEC 61010 安全標準

雖然每個電池電芯本身的電壓低至約4V，但為了安全測量目前主流的400V電池包中每個電芯的電壓，需要最大接地電壓為400V或更高的測量?jī)x器。
M7102 的最大額定對地電壓為 600 V，使其能夠輕松、安全地測試 400 V 的電池。
【高速性】通過高速采樣詳細捕捉電壓波動

M7102采樣率
?使用1ch～30ch時：最快20ms
?使用1ch～15ch時：最快10ms

在汽車電池包充放電測試過程中可以記錄電芯電壓和溫度的變化。
【測量性能】可準確測量電池電芯電壓

因?yàn)闇y(cè)量模塊的信號輸入電阻設計成至少 100 MΩ，所以能盡可能最大限度地減少數據采集儀的泄漏電流。
此外，還配備了鋰電池的6V量程和燃料電池的2V量程，可以18bit的A/D分辨率高精度測量電芯電壓。

基本參數（精度保證時間1年）

適配機型	數據采集儀LR8101：標準機型數據采集儀LR8102：高性能機型
使用溫濕度范圍	-10℃～55℃, 80% RH 以下 (無結露)
耐電壓	AC 3.6 kV 1分鐘(靈敏度電流1 mA ) 各輸入通道(+，-)LR8101或LR8102主機之間、各模塊之間AC 350 V 1分鐘(靈敏度電流1 mA )各輸入通道之間(+，-)
輸入通道數	30 CH
輸入端子	按鍵式端子板（每1CH 2個端子)，帶有端子板保護罩
測量對象	電壓熱電偶 (K, J, E, T, N, R, S, B, C)
輸入方式	基于半導體繼電器的掃描方式、浮空不平衡輸入全通道絕緣
A/D分辨率	18 bit
最大輸入電壓	DC ±100 V
通道間最大電壓	DC 300 V
對地最大額定電壓	AC，DC 600 V CAT Ⅱ，預期瞬態過電壓4000 V
模塊間最大額定電壓	AC, DC 600 V
輸入電阻	100 MΩ以上電壓圧10 mV f.s.～6 V f.s. 量程, 1-5 V f.s. 量程, 熱電偶全量程) 1 MΩ ±5% (電壓10 V f.s. ～100 V f.s. 量程)
數據更新間隔	10 ms (1), 20 ms (2), 50 ms, 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s, 10 s 1:設置了熱電偶斷線檢測OFF，使用通道數從1ch~15ch時可以選擇 2:設置了熱電偶斷線檢測OFF設定或熱電偶斷線檢測ON，使用通道數從1ch~15ch時可以選擇
測量量程	電壓: 10 mV f.s., 20 mV f.s., 100 mV f.s., 200 mV f.s., 1 V f.s., 2 V f.s., 6 V f.s., 10 V f.s., 20 V f.s., 60 V f.s., 100 V f.s., 1-5 V f.s. 熱電偶: 100℃ f.s., 500℃ f.s., 2000℃ f.s.
體積·重量	約53W × 166H × 263D mm, 1.2 kg
附件	使用說明書×1
