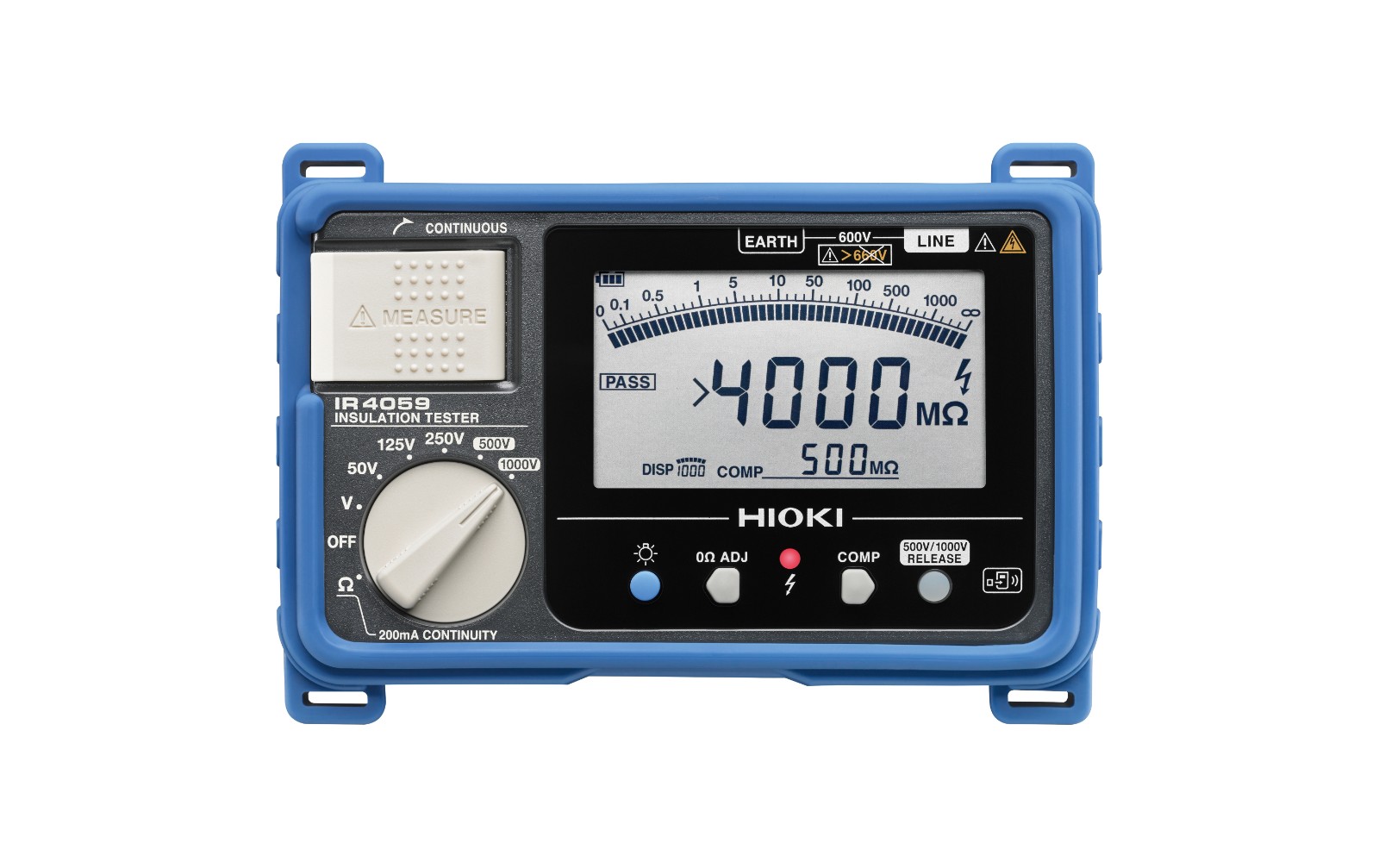

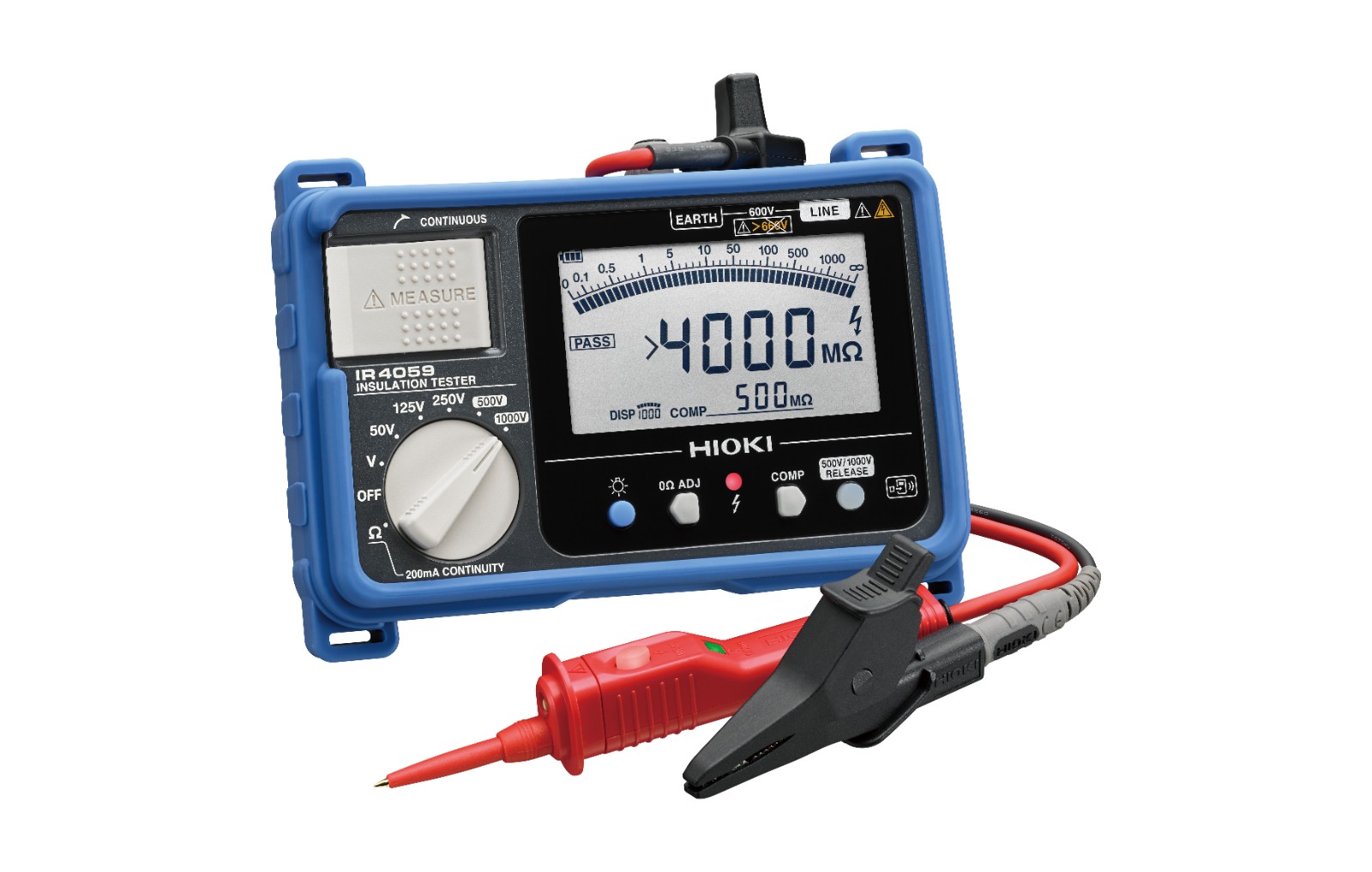

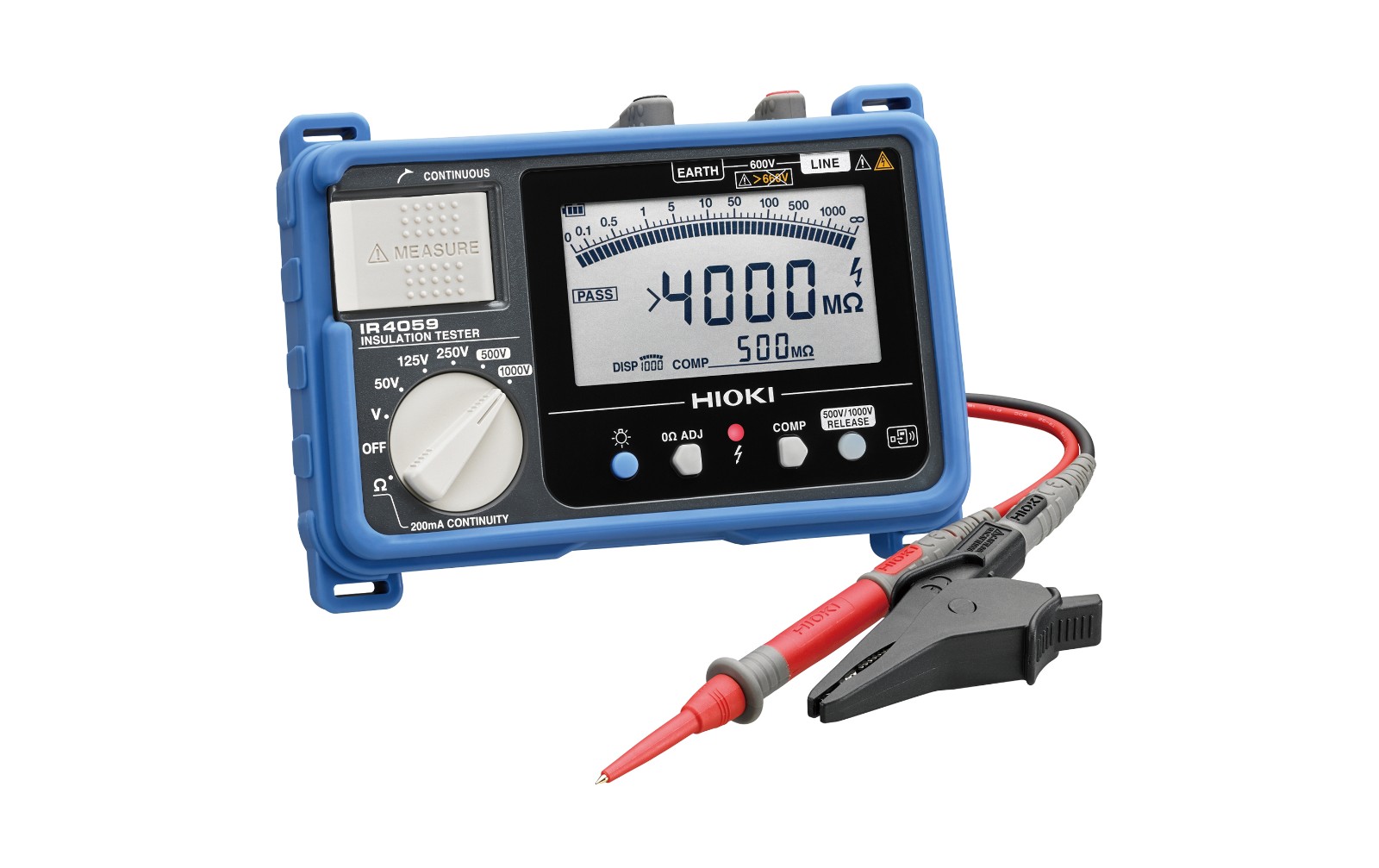

絕緣電阻表IR4059

返回上一頁

判定結果一目了然！

詢價預約

概要
規格
選件
相關下載
解決方案

● 5檔量程的絕緣電阻表

● 多功能開關的測試線，提高作業效率！通過LED燈可實現照明、遠程啟動測量以及獲知比較器判定結果

● 為容性負載時也能穩定和高速測量，比較器判斷結果響應時間為0.3秒

● LED背光燈，提高較暗處工作場所的工作效率

● 200 mA 導通檢查功能

● 除AC測量外，還有助于新能源汽車等的DC電壓測量功能

● 支持無線傳輸！將測量值傳輸?shù)街悄苁謾C(jī)或平板電腦(連接無線適配器Z3210時)

● 將測量數據通過無線直接傳輸至Excel表單(連接無線適配器Z3210時)

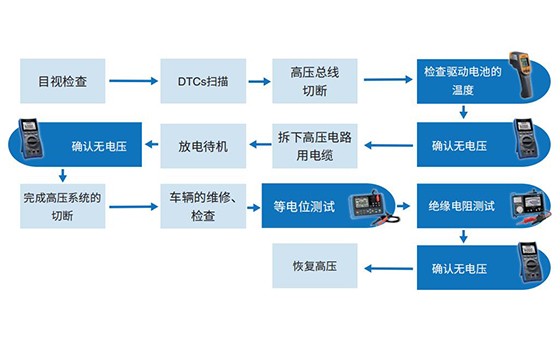

適用于新能源車的維保測試

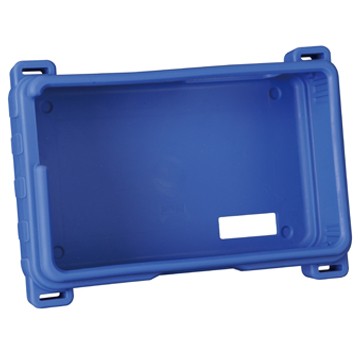

采用適配汽車維修店使用的保護器來保護絕緣電阻測試儀免受沖擊。

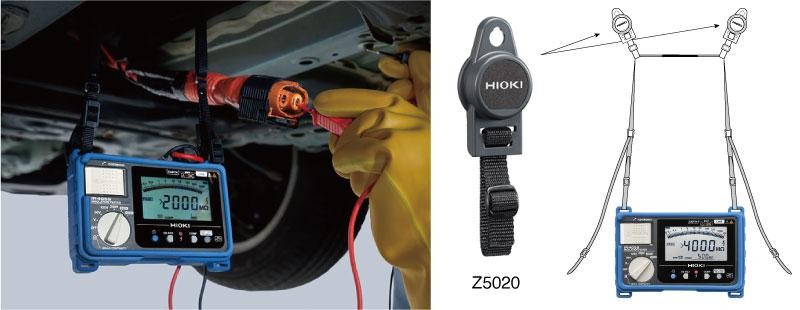

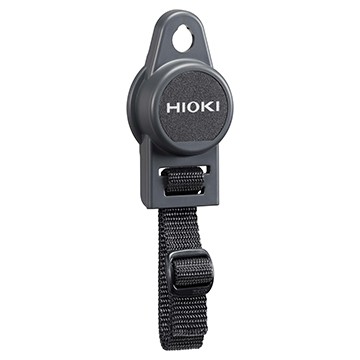

通過使用Z5020帶磁鐵吊帶將絕緣電阻測試儀固定在車輛、門等處，便于工作時檢查測量值。
注：這是一款用于新能源車維保的絕緣電阻測試儀。

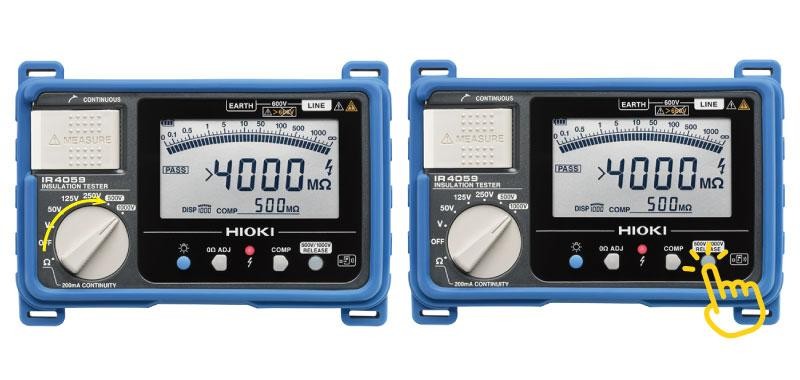

帶有鎖定功能，可防止因誤操作而施加高壓

如果選擇500 V或1000 V量程，必須由操作員解鎖，并配備防止意外將高壓施加到低壓設備的功能。

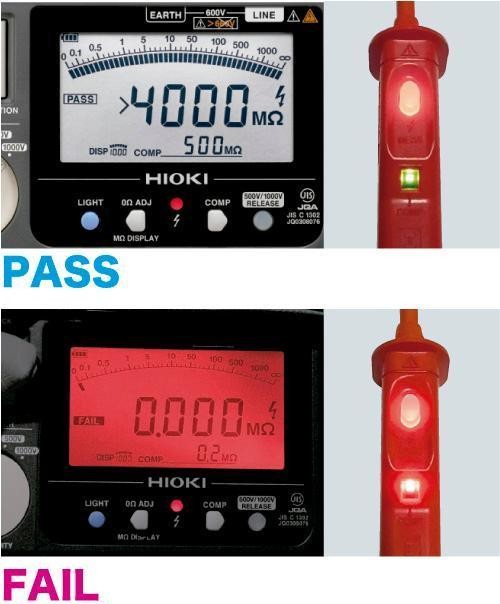

利用比較器功能來判斷測量結果

將測量值與預設參考值進行比較，高于參考值的值被判斷為PASS，小于參考值的值被判斷為FAIL。
如果結果為“FAIL（不合格）”，將收到連續蜂鳴聲通知，并且顯示屏紅燈亮起。可以一目了然地檢查PASS/FAIL結果。

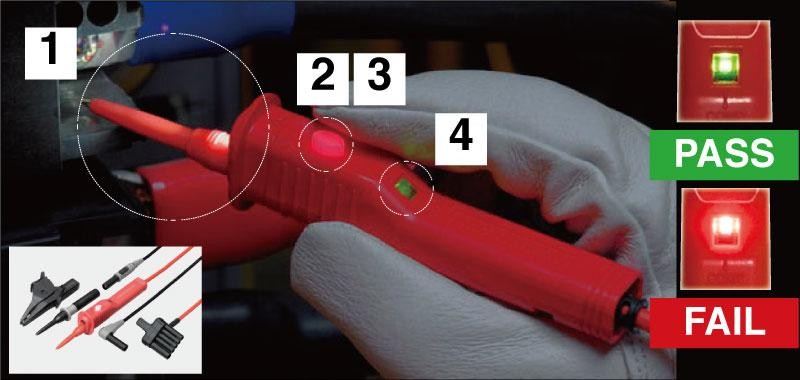

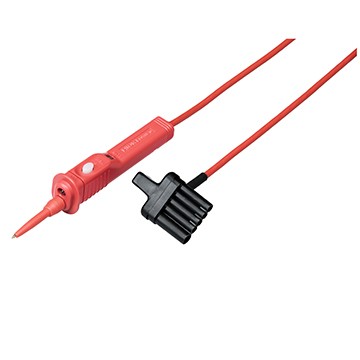

帶開關的測試線，提高工作效率

使用具有以下4種功能的帶開關測試線L9788-10（配件）大大提高了工作效率。
1. LED燈照明周圍環境
2. 電線帶電時亮起紅燈
3. 測量啟動開關
4. 比較判定結果用不同顏色顯示
傳輸至專用免費軟件 GENNECT Cross

GENNECT Cross是日置測量儀器專用的免費應用軟件，可進行測量結果的確認、管理、及報告制作。與在測量拍攝的照片或地圖以及圖紙聯動，在現場就能流暢得進行數據管理。
*需與無線適配器Z3210配套使用。
兼容無線，無線通訊功能更方便

兼容無線適配器 Z3210（可選）。
您可以將測量值傳輸?shù)绞謾C(jī)或平板電腦，并使用現場照片和圖紙快速創建報告。

點擊此處了解 Z3210 的詳細信息

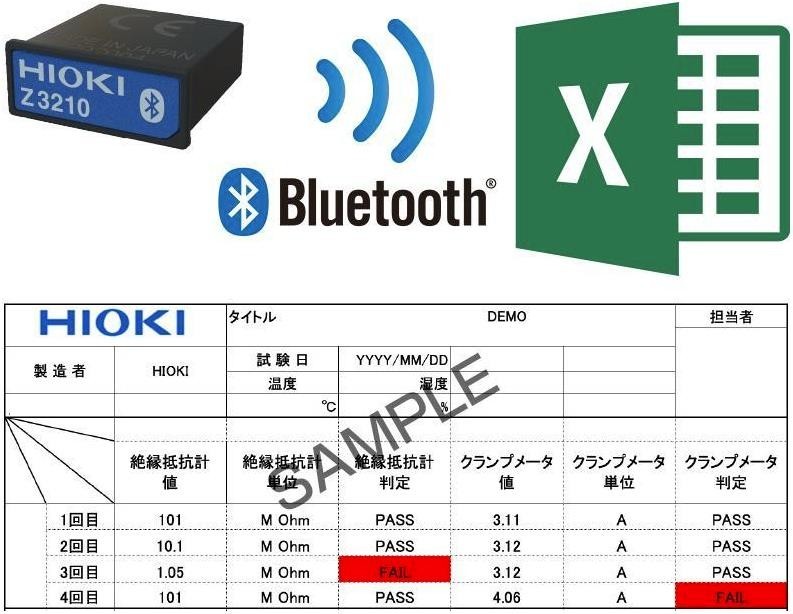

將測量數據直接輸入到 Excel? 表格

測量數據可直接傳輸?shù)紼xcel文件中。打開Excel?文件，選擇單元格進入待機狀態。按下Hold鍵，測量儀器的顯示的數據內容將被傳送并導入到被選擇的單元格中。

*通過無線適配器 Z3210可實現Bluetooth?通訊。
產品堅固、防摔

具有防跌落設計，可承受混凝土上1m高處跌落，保證現場使用安全。
顯示屏配備背光，即使在昏暗的環境，也能方便讀取測量值
200mA地線連續檢查功能

可以根據道路運輸車輛的安全標準對電動汽車和混合動力汽車進行間接接觸保護測試。

基本參數（精度保證時間1年）

額定測量電壓	DC 50V	DC 125V	DC 250V	DC 500V	DC 1000V
有效最大顯示值	100 MΩ	250 MΩ	500 MΩ	2000 MΩ	4000 MΩ
精度第1有效測量范圍MΩ	±2% rdg. ±2dgt. 0.200?10.00	±2% rdg. ±2dgt. 0.200?25.0	±2% rdg. ±2dgt. 0.200?50.0	±2% rdg. ±2dgt. 0.200?500	±2% rdg. ±2dgt. 0.200?1000
最低測量電阻值	0.05 MΩ	0.125 MΩ	0.25 MΩ	0.5 MΩ	1 MΩ
過電壓保護	AC 600 V (10s)				AC 660 V (10s)

DC 電壓量程	4.2V (分辨率0.001V)~600V (分辨率1V), 4檔量程，精度: ±1.3% rdg. ±4 dgt., 輸入電阻: 100 kΩ 以上
AC 電壓量程	420V (分辨率0.1V) / 600V (分辨率1V), 2檔量程, 50/60 Hz, 精度: ±2.3% rdg. ±8 dgt., 輸入電阻: 100 kΩ以上，平均值整流有效值指示
低電阻量程	用于檢查接地線導通, 10 Ω (分辨率0.01 Ω)~1000 Ω (分辨率1 Ω), 3檔量程，基本精度: ±3 % rdg. ±2 dgt., 測試電流200 mA 以上(6 Ω以下時)
顯示	半透射型FSTN液晶、背光、柱狀圖
響應時間	比較器判定結果響應時間：約0.3s（基于內部測試）
功能	1分鐘顯示，通電報警，自動放電，自動AC/DC判斷，比較器，防摔，自動省電
電源	5號堿性電池( LR6 ) x 4，連續使用：20小時(基于內部測試)
體積及重量	160 W × 98 H × 46 D　mm, 536 g(含電池和測試線)

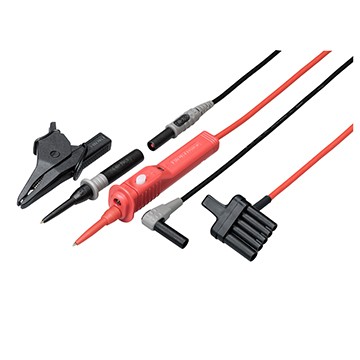

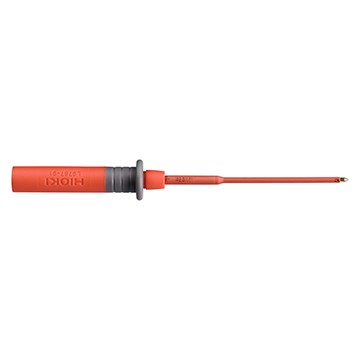

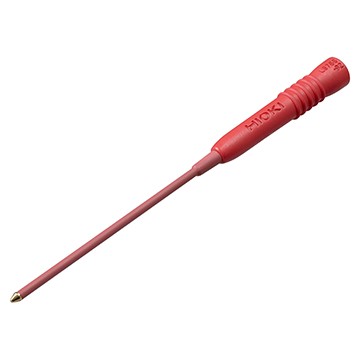

附件	帶開關測試線L9788-10 x 1, 連接線L4930 ×1, 鱷魚夾L4935 ×1, 測試針 L4938 ×1, 保護殼Z5042 x 1, 掛繩 ×1, 使用說明書×1，5號堿性電池( LR6 ) x 4
