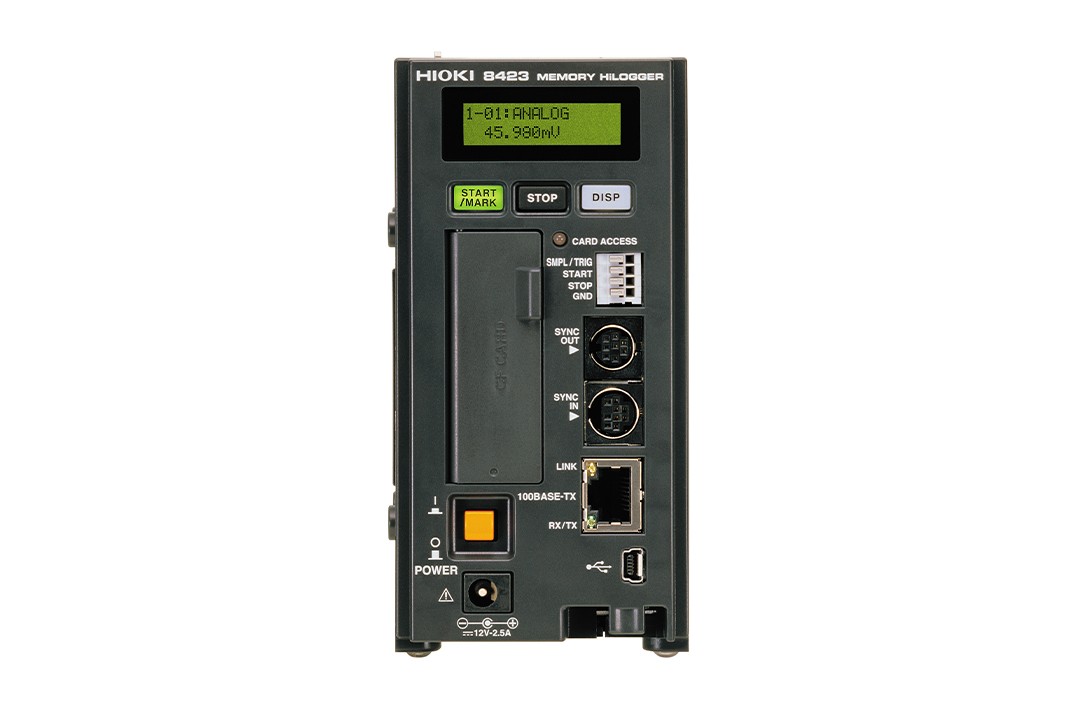

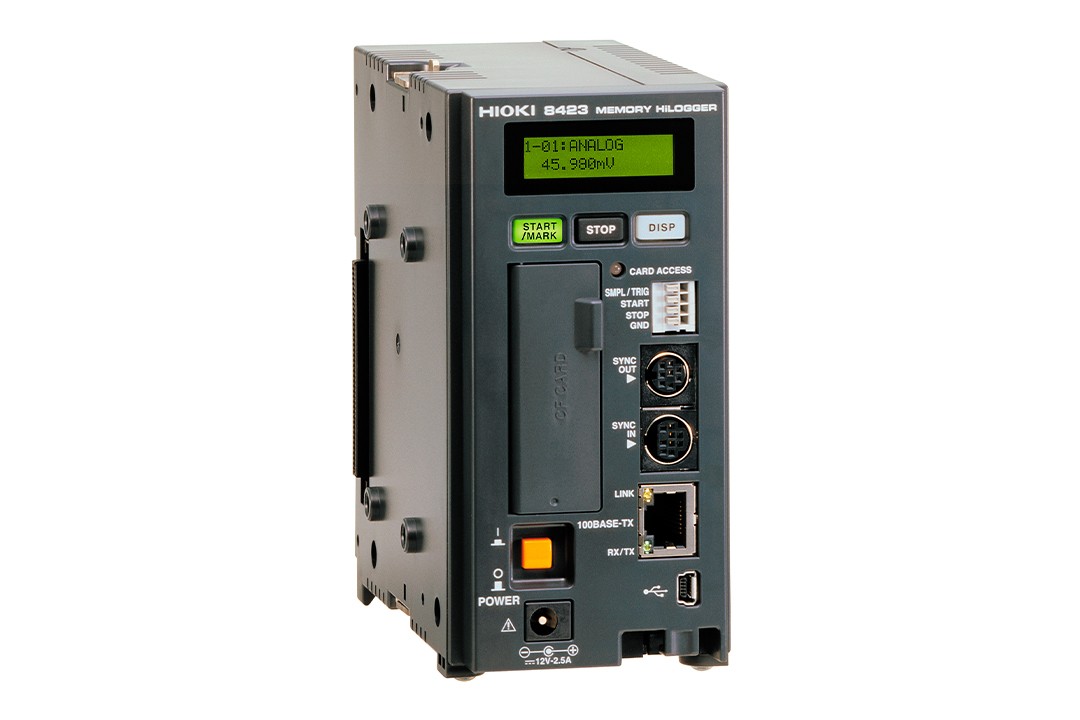

數據采集儀 8423

返回上一頁

10msec高速采樣最大 600通道的數據收集記錄

15～ 600ch 絕緣通道 DC/電壓/溫度/熱電偶/濕度/累積脈沖/轉數 最快 10ms 的間隔 LAN/USB 用PC收集數據

詢價預約

概要
規格
選件
相關下載
主機升級
解決方案
常見問題

● PC基準的15ch～600ch數據收集器
● 強化絕緣功能、對地間600V、通道間200V/120V
● 配備USB2.0、100BASE-TX LAN、CF卡1GB
● 內存容量可有效合理利用的兩用采樣

8423主機無法進行測試。需要配置選件單元。本機不包含熱電偶的測試，如有需求，請直接向?qū)ｉT(mén)廠家確認。

點擊查看8423升級款機型

基本參數

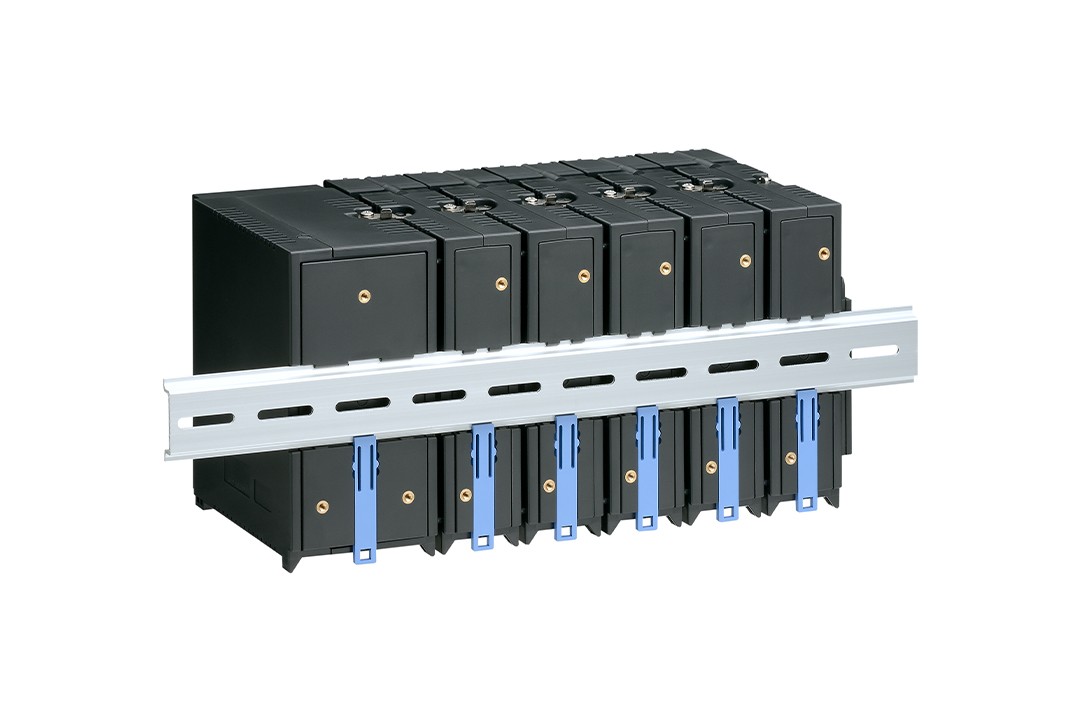

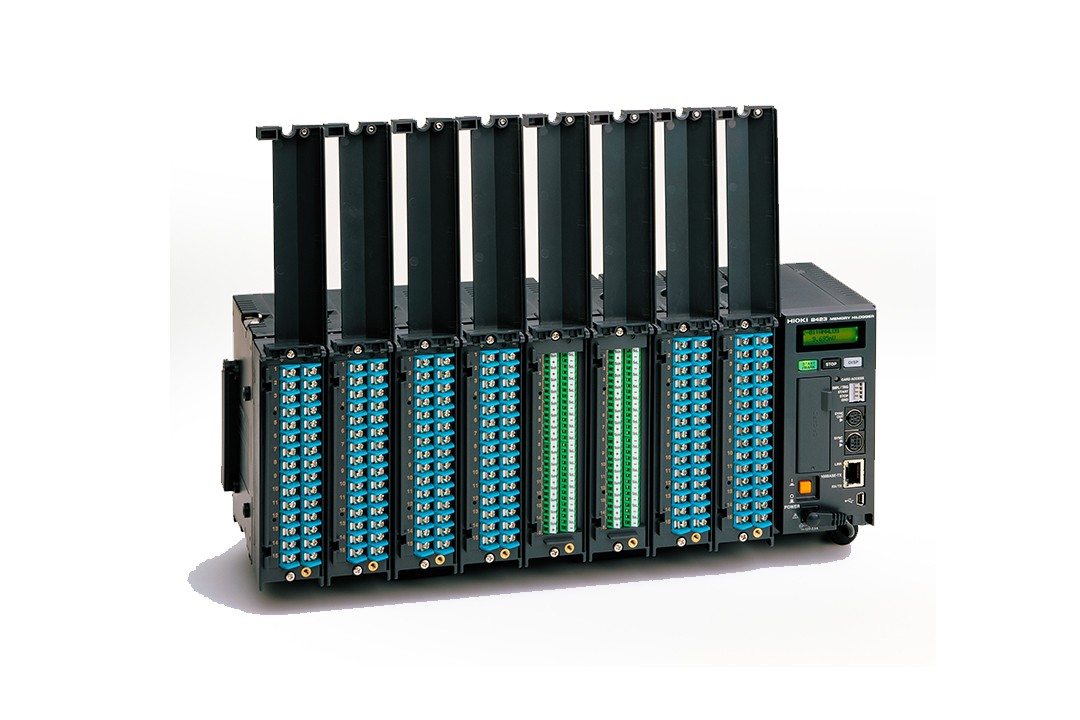

單元連接數	最大8單元（120ch）、1個系統由8單元連接、最大可進行5個系統(600ch)的同步采樣。
測試對象用于 8948	[電壓] ±150mV～±100V, 1-5V f.s. 6量程, 最大分辨率5μV [溫度: 熱電偶] -200°C ～2000°C (根據使用傳感器的不同而不同)， 3量程 (K, E, J, T, N, W (Wre5-26), R, S, B), 最大分辨率0.01°C [最大輸入電壓] DC 100V, 通道間 DC 200V, 對地間 AC DC 600V
測試對象用于8949	[電壓] ±150mV～ ±60V, 1-5V f.s. 6量程, 最大分辨率5μV [溫度 (熱電偶)] -200°C ～ 2000°C (根據使用傳感器的不同而不同), 3 量程 (K, E, J, T, N, W (Wre5-26), R, S, B), 最大分辨率 0.01°C [溫度 (熱電阻)] -200°C ～ 800°C, 3 量程 (Pt 100, JPt 100),最大分辨率 0.01°C [濕度] 100% rh f.s., 5.0 ～ 95.0% rh (使用9701時), 分辨率 0.1% rh [最大輸入電壓] DC 60V, 通道間 : 120 V DC, 對地間 : 600 V DC, AC
測試對象用于8996	[脈沖累計] 0～1000M脈沖, 1量程 (無電壓a接點, 開路集電極或電壓輸入),最大分辨率1脈沖 [轉數變動] 0～5000/n (r/s) f.s. 1量程 (和脈沖累計為同一輸入信號), 分辨率1/n (r/s) ※n是每1回轉時的脈沖數1～1,000 [數碼輸入] ON/OFF的邏輯信號 [最大輸入電壓] DC 50V, 通道間 : 33V AC, 70V DC, 對地間 : 600 V DC, AC, ※每5ch有3block絕緣，block內的通道共地
記錄間隔	10ms～1小時, 19 檔量程 (溫度測試混合時5s ～ 1小時), 輸入單元單位可以有高速用/低速用兩種設定(兩用采樣)
功能	CF卡實時保存, 觸發功能, 數字濾波器 (計測單元內), 警報輸出(使用警報單元), 專用軟件進行數據采集, FTP服務器/HTTP服務器功能
接口	LAN : 100Base-TX, USB : Ver 2.0 mini B端子, CF卡槽
電源供應	AC 轉換器 9418-15 /20 VA (Max. 8單元連接時), 12V 系列電池 (-20%, +30%范圍,需要使用連接線。請訂貨時說明).
體積及重量	67 mm W × 133 mm H × 125 mm D, 600 g (僅限8423主機)
附件	AC轉換器 9418-15 ×1, USB 線 ×1, 連接板×1, CD-R ( Logger Utility) ×1, 轉換器套×1, 鐵磁鉗夾 ×1，快速操作指南×1，使用說明書×1

輸入/輸出模塊

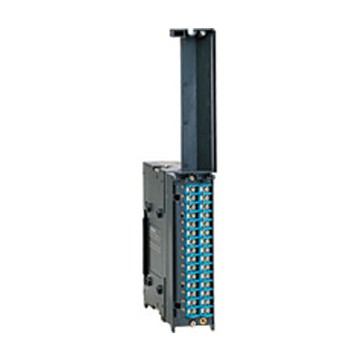

電壓/溫度單元 8948
15通道 , 電壓/溫度單元 (全通道絕緣), M3 (mm) 螺絲固定式端子臺
查看詳情>>

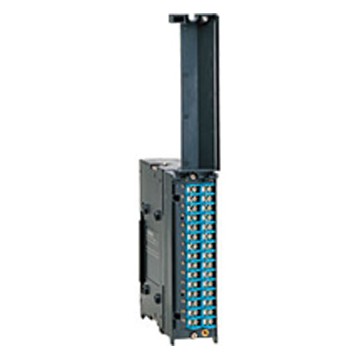

通用單元 8949
15通道, 電壓, 熱電對, 阻抗形式, 濕度測量 (全通道絕緣)壓緊固定式端子臺
查看詳情>>

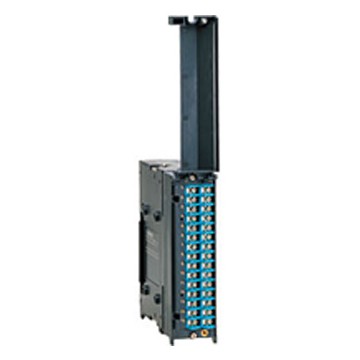

數字脈沖單元 8996
15通道, 每5通道一組, 組內的通道 GND共通 , M3 (mm) 螺絲固定式端子臺
查看詳情>>
警報單元 8997
15通道, (全通道絕緣), M3 (mm)螺絲固定式端子臺, 開路集電器信號輸出
查看詳情>>

輸入相關

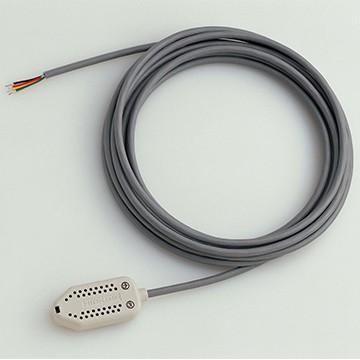

濕度傳感器 9701
用于通用單元 8949, 線長3m
查看詳情>>

存儲媒介

※9830不能用于8423?！?gòu)買CF卡時的注意事項：請務必使用我司選件中的CF卡。若使用我司意外的CF卡，則無法保證進行正常的保存、讀取。

PC卡 9728
帶PC卡套，512MB
查看詳情>>
PC卡 9729
帶PC卡套，1GB
查看詳情>>

其他選件

※9418-15為標配附件

AC適配器9418-15
標配附件 100~240V AC，另售
查看詳情>>
連接電纜(同步) 9683
同步用, 1.5 m長
查看詳情>>

PC用

※Logger Utility為標配附件

Logger Utility
用于數據采集儀；測量控制、實時數據采集；波形顯示、數據轉換、運算、查找、打印
查看詳情>>
LAN電纜 9642
直連以太網線，附帶交叉型轉換器，5m 長
查看詳情>>

產品樣本使用說明書 通訊指令產品外觀圖在線培訓視頻軟件下載

編號

類別

型號

名稱

備注

類型

大小

更新時間

點擊

1810

單品樣本

8423

數據采集儀8423

pdf

5.58 MB

2021-09-01

下載

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

型號

品名

文件

記述

容量

備注

8423,8430-21,LR8400,8401,8402-21,LR8410-30,LR8431,LR8432-30,LR8512,LR8513,LR8514,LR8515,LR8450,LR8450-01,LR8101,LR8102

數據采集儀

LoggerUtility/無線數據記錄儀采集器

可控制設備，并收集實時數據

47.06 MB

8423

數據采集儀

LabVIEW 2011

通過LabVIEW2011控制并選擇數據采集儀中的數據

21.22 MB

8423,LR8400系列,LR8410-30,LR8450/-01

數據采集儀

通信指令說明、LabVIEW驅動

通過LabVIEW控制并選擇數據采集儀中的數據

24.48 MB

數據采集儀8423V1.08（2019年12月）

版本升級應由資格技術員來執行。
與8423的功能和操作類似，如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI中國分支機構尋求幫助。

1.8423軟件
最新軟件版本如下。若您還是用的老版本，請您進行升級。
硬件版本: V1.08
2.請確認版本號
8423電源接通后，初始畫面中顯示版本號。
3.下載更新文件
如8423 版本為 V1.08，則無需升級儀器。

數據采集儀8423V1.08（2019年12月）

版本升級應由資格技術員來執行。
與8423的功能和操作類似，如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。

? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買代理商詢問。
? 本軟件的所有權、知識產權等以前權限都?xì)w弊公司所屬。

? 請確認上面內容后，進行下載。版本升級的方法請下載「版本升級方法」后,按說明進行。
? 「版本升級方法」中,記載下載之前的主機應做的準備內容和下載順序。

? 升級過程中,絕對不可切斷主機電源。
? 同時也不可抽去PC卡。若切斷電源會使主機發生故障,無法正常操作。這種情況需要修理才可恢復。
