▏目視檢查

通過目視檢查是否有異常，如損壞、熱變形、腐蝕或變色等。

▏DTCs掃描

進行DTCs (Digital Trouble Codes) 掃描，確認電機損壞情況。

▏高壓總線斷線

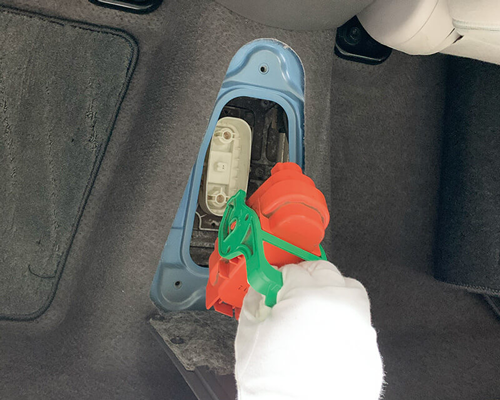

在開始電氣測量之前，請拔下檢修塞或開關，確保切斷車輛的高壓總線*1。
*1 根據勞動安全衛生法的規定，拆除高壓部件屬于危險作業。必須由經過專業培訓的合格人員進行操作。詳情請遵循各制造商的作業手冊。

▏檢查驅動電池的溫度

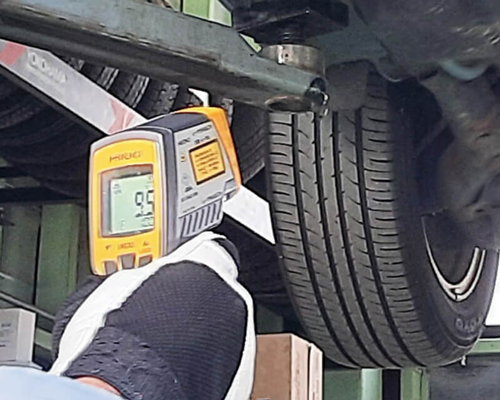

使用非接觸式溫度計測量高壓電池的表面溫度。該檢查可檢測溫度變化或是否存在高溫的部位。
紅外測溫儀FT3701-20
■ FT3701 是一款可清晰顯示溫度測量位置的，帶有2點激光標記的紅外測溫儀。測量以2點為直徑的圓圈內的平均溫度。
點擊查看詳情

▏無電壓確認（直流電壓測量）

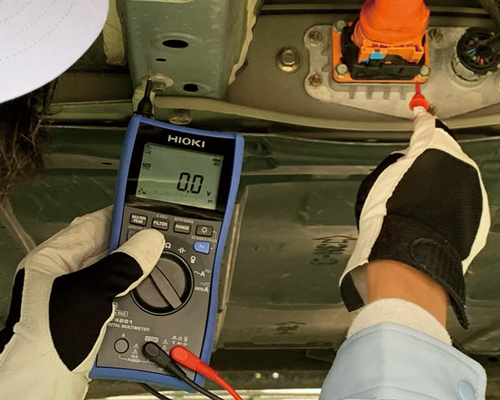

為防止作業人員觸電，并確保正確斷開高壓，測量車輛是否無電壓（0 V）。 測量作業時可能接觸到的每個部件與車輛底盤接地之間的電壓，并確認是否為 0 V。
數字萬用表DT4261
■ DT4261的端子擋板可避免錯誤插入測試引線。（端子保護功能）。
■ 可防止過壓和觸電事故。
■ LoZ模式可消除鬼電壓和雜散電容，確保正確測量。
點擊查看詳情

▏高壓絕緣屏蔽

確認無電壓后，斷開高壓線。然后至少等待 10 分鐘，讓高壓系統中積聚的電荷放電。為避免操作員觸電，必須等待一定時間進行放電。

放電時間因車型而異，請咨詢車輛制造商。

▏無電壓確認（直流電壓測量）

斷開高壓線后，還應檢查電壓是否已被切斷（應為0 V）。

▏等電位測試（低電阻測量）

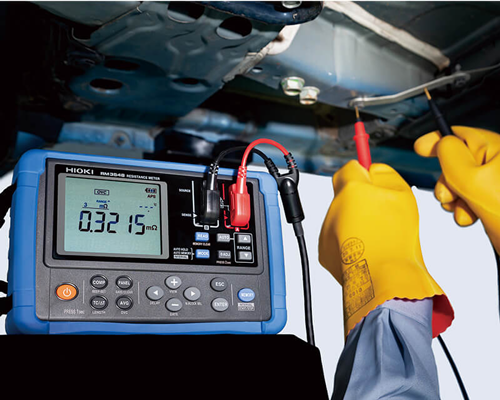

在安裝或更換高壓部件后進行此測試。確保所有底盤、屏蔽等的部件正確地進行了等電位連接。測量連接高壓部件的汽車底盤與大地之間的電阻。 如果電阻很高，則高壓部件可能安裝不當。
電阻計RM3548
■ RM3548 是一款 4 端子直流電阻計。
■ 可用 500 nA 至 1 A 的測試電流精確測量幾十μΩ。 符合電動汽車和充電電池安全標準ECE-R100 (*2)。
*2: Safety standard for electric powertrains of roadvehicles includingrechargeable battery systems.
點擊查看詳情

▏絕緣電阻測試

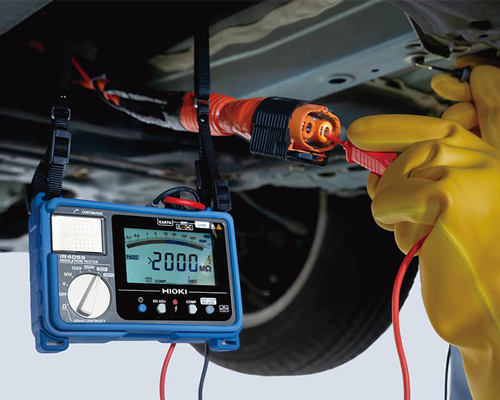

檢查高壓系統與大地之間的絕緣不良。測試部位為高壓線電池側的連接器和逆變器側的連接器。測試各連接器端子與車輛底盤接地之間的絕緣電阻。測試電壓必須高于車輛的電池電壓。測試電壓因車型而異，請咨詢車輛制造商。
絕緣電阻表IR4059
■ 帶有鎖定功能，可防止因誤操作而施加高壓。
■ 容性測量對象也能穩定測量。
■ 測試線上的開關可用于開啟測量。 LED燈可照亮測量點并告知判定結果，從而提高工作效率。
點擊查看詳情

▏無電壓確認（直流電壓測量）

車輛維修和檢查完畢后，在恢復高壓之前，對電池側和逆變器側進行無電壓測量。

▏恢復高壓

連接高壓線并安裝檢修塞或開關，使車輛的高壓系統恢復通電狀態。
