高精度測量直流12000A（最大）的大電流。

用于汽車和鐵路等運輸設備中的零件的表面處理（電鍍）設備以及電子部件等工業應用設備需要具有數千安培輸出容量的高性能直流電源。準確測量電源的輸入/輸出特性對于開發和維護具有低紋波直流輸出，高效率，輕量，靜音和高耐久性的高性能直流電源至關重要。通常，沉積在元件上的鍍膜量與施加的電流成比例。換句話說，由于鍍膜厚度由施加電流的控制量來控制，因此有必要高精度地測量施加電流。

下圖顯示了電鍍系統電流測量系統的推薦配置示例。
?電鍍設備的電源輸入側：鉗形電流傳感器CT6846-05×3個
?輸出次級側：閉口型電流傳感器CT6877×12個
?最多可增加4個電流傳感器輸出：傳感器單元CT9557×3
通過將測得的電流和電壓輸入功率分析儀PW6001-06，可以獲得電流值和輸入/輸出轉換效率的加法計算。

功率分析儀PW6001-06×1臺
AC/DC電流傳感器CT6846-05（額定1000A，工頻精度±0.3% rdg. ±0.01% f.s.）×3臺
AC/DC電流傳感器CT6877（額定2000A，DC精度±0.04% rdg. ±0.008% f.s.）×12臺

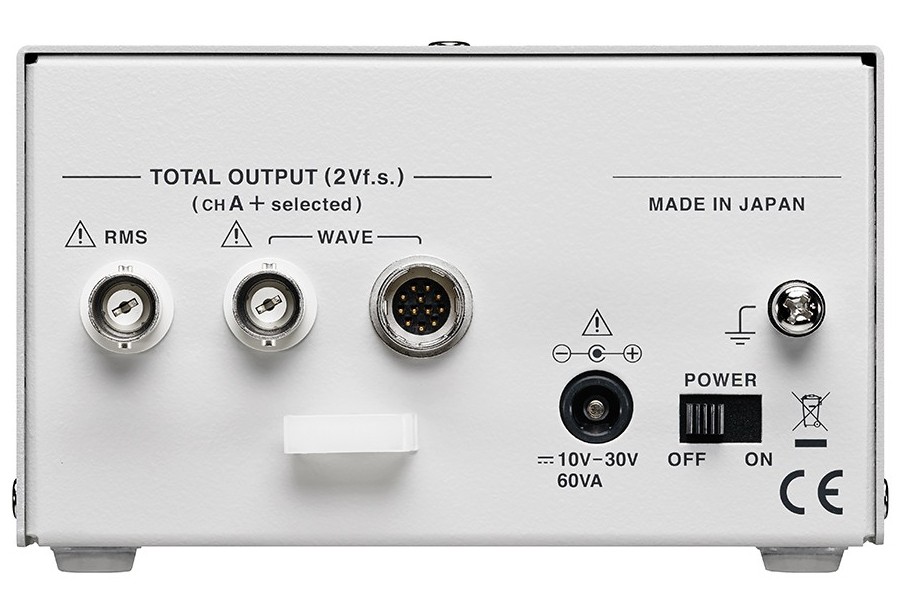

傳感器單元：CT9557（4ch多條配線計算功能）×3臺

※記載的內容是根據 2020年6月發行的儀器型號。可能在產品款式上有更改，請以現在發行的為準。
