GB/T 18384-2015 電動汽車安全要求測試規范

GB/T 18384.1-2015 5.1REESS 的絕緣電阻

一、總則 REESS

絕緣電阻測量時，REESS 應帶有外殼里的所有輔助部件，例如監測或者溫度調節 裝置，如果有冷卻液，也應包括在內。

REESS 的兩個端子相對于電平臺通常有不同的絕緣電阻 Ri1 和 Ri2，出于安全考慮阻值較 小的一個視為 REESS 的絕緣電阻。

二、測量方法概要

依據測試規范完成環境和測量條件準備，REESS 調整至適合測量的狀態（關閉監測系 統、閉合結合開關等）。

采用電壓測量輸入阻抗大于 10MΩ 的萬用表和標準電阻 R。

參考圖示的測量原理和計算公式獲得 REESS 絕緣電阻值。

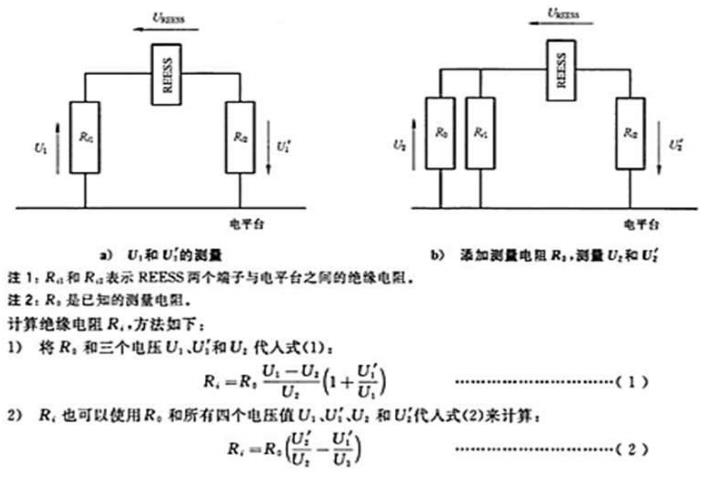

測量原理圖和計算公式

注：R0 的選擇（100Ω/V-R。/REESSumax -500Ω/V,精度 2%）

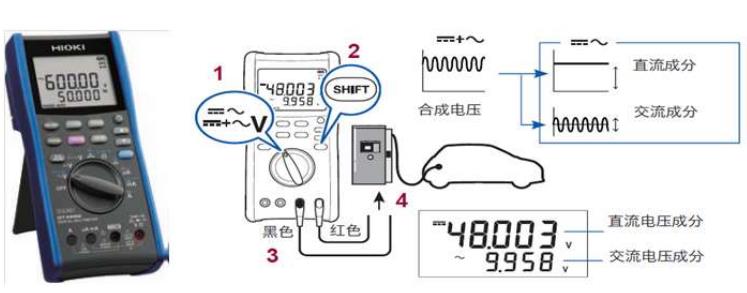

用高精度的數值萬用表 DT4282 完成 REESS 的絕緣電阻測試。

1.直流電壓測量的高精度（±0.03%rdg.±2dgt.），5 位顯示；
2.電壓和電流測量切換防表筆誤插功能；
3.自動保持和保存等便利性操作模式；
4.電壓測量輸入阻抗大于 10MΩ。

數字萬用表DT4282

※ 記載的內容是根據 2018 年 1 月發行的儀器型號。產品參數可能會有更改，請以現在發行的為準。
