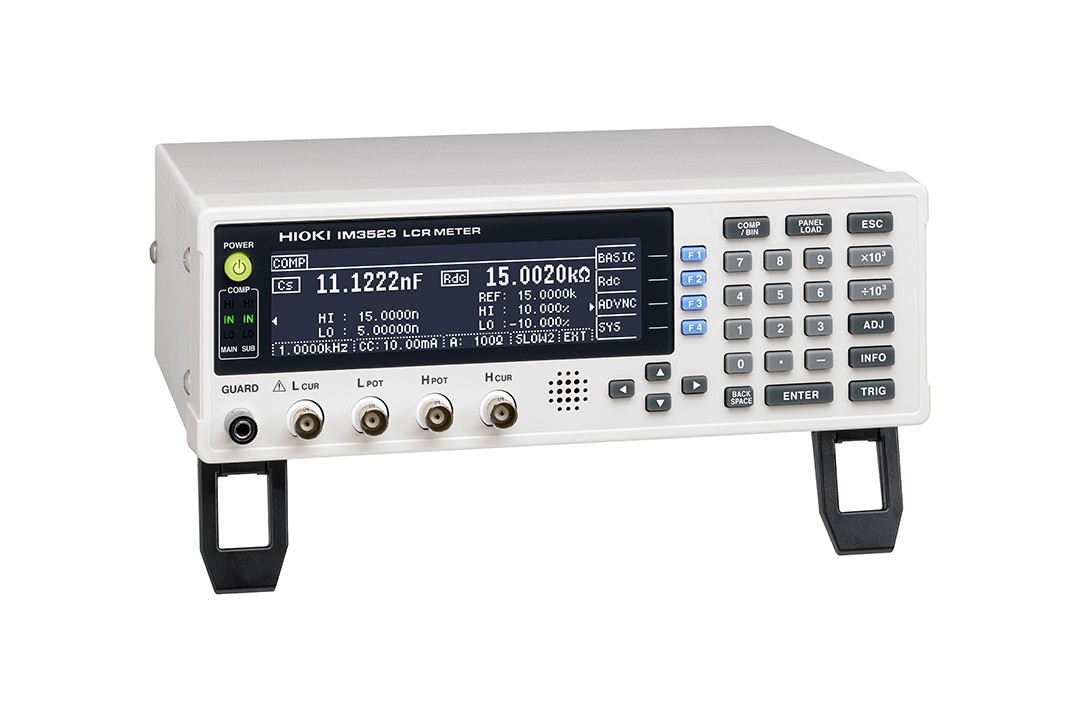

LCR測試儀 IM3523

返回上一頁
測量頻率40Hz - 200kHz的LCR測試儀
應用于生產線和自動化測試領域的理想選擇

● 基本精度±0.05%,測量范圍廣(DC,40Hz~200kHz,5mV~5V,10μA~50mA)
● 在比如C-D和ESR這樣的混合測量條件下,可以以往產品10倍的速度不間斷測試。
● 內置比較器和BIN功能
● 2ms的快速測試時間


本產品不標配測量探頭和測試夾具。請結合應用單獨選擇和購買合適的測量探頭和測試夾具。所有探頭均帶有一個1.5D-2V的同軸電纜。RS-232C接口連接:交互連接可使用交叉電纜。您可使用RS-232C電纜9637,不需要硬件控制器。

  • LCR測試儀IM3523測量方法:連續測量不同條件
    LCR測試儀IM3523測量方法:連續測量不同條件

    在電容的測量條件中希望以120Hz測量C-D。希望以100kHz測量ESR。這時,使用1臺告訴連續測量不同條件。

  • LCR測試儀IM3523測量方法:順暢的進行生產線的設置更改的面板讀取功能
    LCR測試儀IM3523測量方法:順暢的進行生產線的設置更改的面板讀取功能

    為了使用1臺LCR測試儀測量多種產品,要求高效率的更改設置。
    IM3523的面板保存功能更,最多保存60組測量條件,還能保存128個開路/短路補償和線長補償?shù)鹊难a償值。使用面板功能讀取所保存的測量條件。除了手動讀取以外,可以使用外部控制端口控制面板編號的讀取,因此能縮短構筑自動化檢查產線的時間。

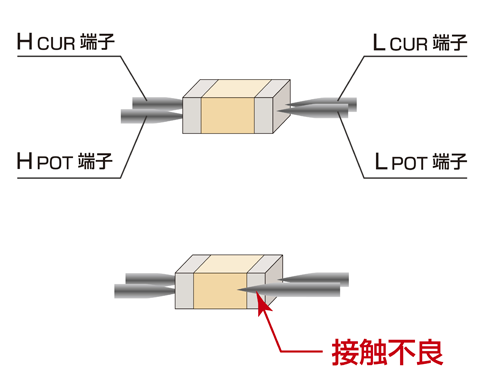

  • 可靠的產線檢查:接觸檢查功能

    檢查4端子測量時樣品間的接觸不良。
    測量LPOT?LCUR間和HPOT?HCUR間的接觸電阻,如果在所設置的閾值以上時則顯示錯誤。

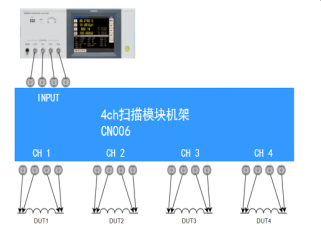

  • 2MHz阻抗的4ch測量方案
  • 精度計算軟件

    僅需輸入數值即可輕松計算精度。
    LCR測試儀精度計算軟件請點擊

基本參數

測量模式LCR,連續測試
測量參數Z,Y,θ,Rs(ESR),Rp,DCR(DC電阻),X,G,B,Cs,Cp,Ls,Lp,D(tanδ),Q
測量量程100mΩ~100MΩ,10個量程(所有參數根據Z定義)
可顯示量程Z,Y,Rs,Rp,Rdc,X,G,B,Ls,Lp,Cs,Cp:
± (0.000000 [單位]* ~9.99999G [單位])(*為最高分辯率時的顯示位數)
 只有 Z和Y顯示真有效值
θ: ± (0.000°~999.999°), D: ± (0.00000~9.99999)
Q: ± (0.00~99999.9), Δ%: ± (0.0000%~999.999%)
基本精度Z : ±0.05%rdg. θ: ±0.03°
測量頻率40Hz ~200kHz (1mHz ~10Hz)
測量信號電平正常模式
V模式,CV模式: 5mV~5Vrms,1mVrms
CC模式: 10μA~50mArms,10μArms
輸出阻抗正常模式:100Ω
顯示單色LCD
測量時間2ms(1kHz,FAST,代表值)
功能比較器,分類測量(BIN功能),面板讀取/保存、存儲功能

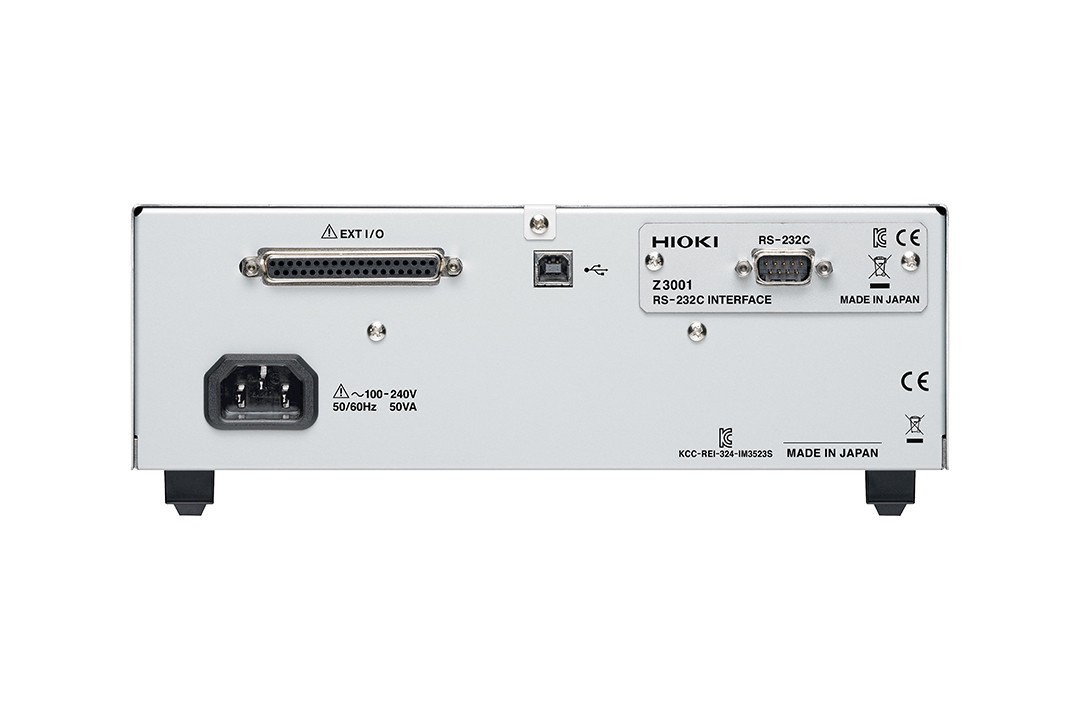

接口EXT I/O(處理器),USB通信(高速)

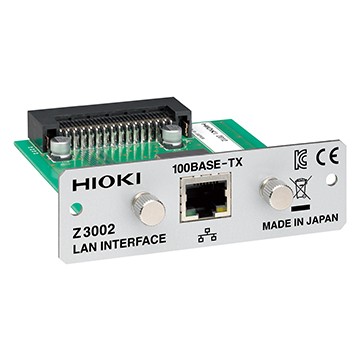

選件:RS-232C,GP-IB,LAN任選一
電源100~240V AC,50/60Hz,最大50VA
尺寸及重量260mm W×88mm H×203mm D, 2.4kg
附件電源線×1,使用說明書×1,CD-R(包括PC指令和樣本軟件)×1
偏置單元

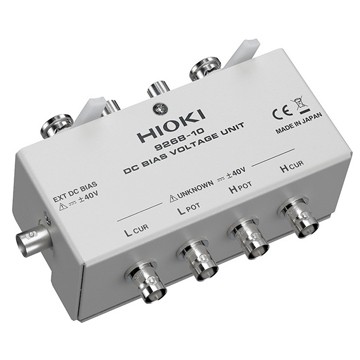

  • DC偏置電壓單元 9268-10
    DC偏置電壓單元 9268-10

    直接連接型,40Hz~8MHz,最大外加電壓DC±40V

    查看詳情>>
  • 電流BIAS 30A CN017
    電流BIAS 30A CN017

    LCR用電流偏置單元的外掛電感,最大30A,需另配電源和9269-10

    查看詳情>>
PC通訊
探頭和測試治具
  • 4端子探頭L2000
    4端子探頭L2000

    DC~8MHz,1m長

    查看詳情>>

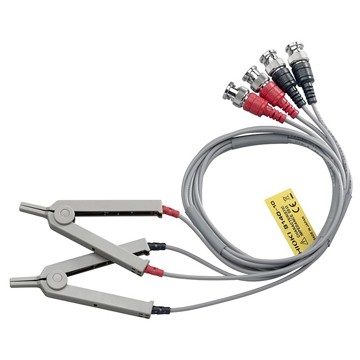

  • 4端子開爾文夾9140-10
    4端子開爾文夾9140-10

    DC~200kH,50 Ω,1 m長

    查看詳情>>
  • 鑷形探頭L2001
    鑷形探頭L2001

    線長73cm,DC~8MHz,50Ω,前端電極間隔:0.3~6mm

    查看詳情>>

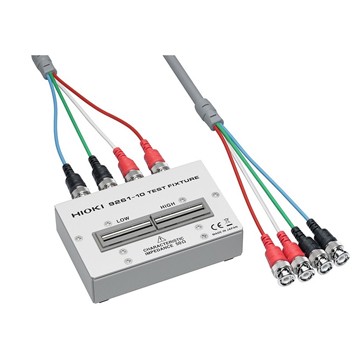

  • 測試治具9261-10
    測試治具9261-10

    線長1m,DC~5MHz,特性阻抗50Ω,可測端口直徑:0.3~1.5mm

    查看詳情>>

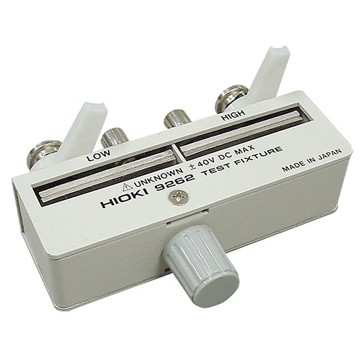

  • 測試治具9262
    測試治具9262

    DC~8 MHz, 直接連接型

    查看詳情>>

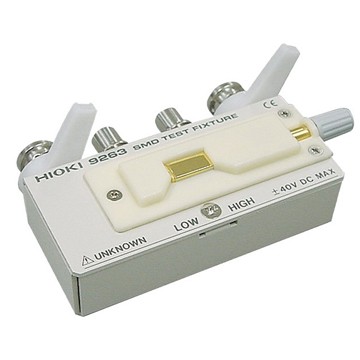

  • SMD測試治具9263
    SMD測試治具9263

    直接連接型, DC~5 MHz 測試尺寸: 1mm~10.0mm

    查看詳情>>

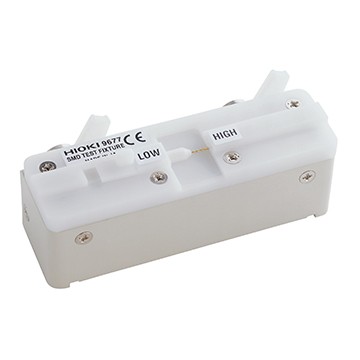

  • SMD測試治具9677
    SMD測試治具9677

    用于側面有電極的SMD DC~120MHz,測試樣品 尺寸:3.5mm±0.5mm

    查看詳情>>

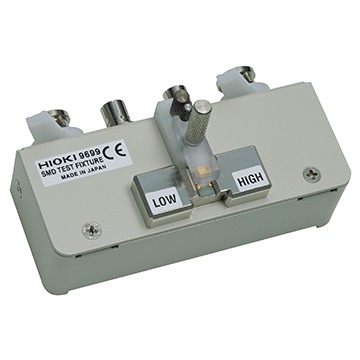

  • SMD測試治具9699
    SMD測試治具9699

    用于底部有電極的SMD DC~120MHz,測試樣品 尺寸:寬1.0~4.0mm,高1.5

    查看詳情>>

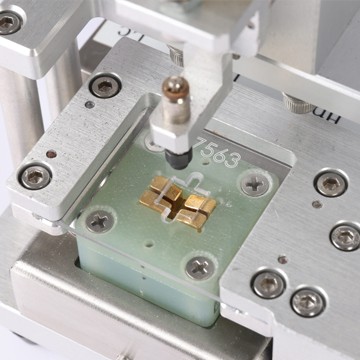

  • LCR底部電極測試治具 CN027
    LCR底部電極測試治具 CN027

    最大15㎜*7.75㎜*1.7㎜;最小3.81㎜*3.1㎜*0.3㎜

    查看詳情>>
產品樣本 使用說明書 通訊指令 產品外觀圖 在線培訓視頻 軟件下載
編號
類別
型號
名稱
備注
類型
大小
更新時間
點擊
1705
單品樣本
IM3523,IM3533
LCR 測試儀IM3523,IM3533
pdf
3.47 MB
2023-05-12
1923
系列/應用樣本
涉及較多產品
電子元器件測量應用案例
pdf
5.27 MB
2023-08-09
1708
系列/應用樣本
涉及較多產品
LCR測試儀系列
pdf
3.27 MB
2023-08-09
HIOKI智測會歡迎您!

您好!如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻,請先注冊會員獲取權限。

如若您已加入會員,歡迎您點擊登錄進入會員后臺!

HIOKI智測會歡迎您!

您好!如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻,請先注冊會員獲取權限。

如若您已加入會員,歡迎您點擊登錄進入會員后臺!

HIOKI智測會歡迎您!

您好!如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻,請先注冊會員獲取權限。

如若您已加入會員,歡迎您點擊登錄進入會員后臺!

HIOKI智測會歡迎您!

您好!如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻,請先注冊會員獲取權限。

如若您已加入會員,歡迎您點擊登錄進入會員后臺!

型號
品名
文件
記述
容量
備注
請查閱詳情頁
是通過Microsoft Excel來收發測量儀器的通信指令的插件。
3.24 MB
IM3523, IM3533, IM3533-01
LCR測試儀
通過LabView控制和選擇LCR測試儀中的數據
2.88 MB
3511-50,IM3523, IM3533, IM3533-01,IM3536,iM3570,IM3590
LCR測試儀
3511-50/IM3523/IM3533/IM3533-01/IM3536/IM3570/IM3590的通訊控制、精度計算、測量范圍計算、畫面獲取、設置的保存和讀取
826.53 KB
IM3523, IM3533, IM3533-01
LCR測試儀
IM3590,IM3570,IM3523,IM3533,IM3533-01,IM3536,IM7580的通訊指令說明,USB驅動,應用軟件
54.47 MB
LCR測試儀IM3523版本升級
版本升級應由熟悉IM3523的功能和操作且有資格的技術人員來操作。
如果不確定操作流程,請聯系當?shù)?a href="/distribution.html">HIOKI分支機構尋求幫助。
1.IM3523的軟件

最新硬件版本如下。如果您還在使用舊版本,強烈建議您使用升級的A版本。

?硬件版本: V1.15



2.如何檢查版本編號

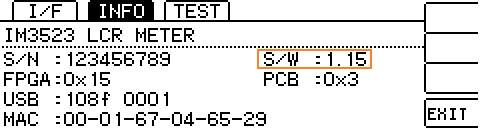

  • 硬件的版本編號可以通過選擇系統屏幕上的"INFO"選項來檢查。


IM3523


如果IM3523版本為 V1.15,則無需升級儀器。



LCR測試儀IM3523版本升級

? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買的代理商詢問。
? 本軟件的所有權、知識產權等以前權限都歸弊公司所屬。
? 版本升級中請不要切斷主機電源。而且請不要拔出PC卡。若切斷電源可能造成儀器損壞而需要送修。
? 使用說明書請使用最新版。

? 版本升級需要使用U盤。
? 請確認了以上內容之后再進下載升級軟件。
? 軟件的下載文件為ZIP格式。解壓后的軟件請先保存至U盤中,再按照"版本升級方法"進行版本升級。
? 關于版本升級的步驟請下載"版本升級方法"。
? "版本升級方法"中寫明了軟件下載到主機版本升級的所有步驟。

【注意】
? 在Windows8、Windows8.1、Windows10的環境下進行版本升級時,在使用USB連接線連接主機和PC狀態下,請務必進行以下操作:
? 先打開主機電源,再打開PC電源。
