03.絕緣電阻表的使用方法

絕緣電阻表各部分的名稱

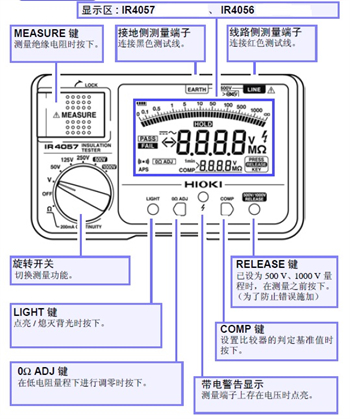

右圖是絕緣電阻表IR4056、IR4057的各部分名稱。在之后的說明中可能會提到各部分的名稱，所以請?zhí)崆皡⒖肌?/span>

絕緣電阻測量

注意：請務必不要在通電狀態下操作。
?MEASURE 鍵彈起時，按下該鍵。1
?將旋轉開關設為測試電壓50 V～1000 V 之間。500V 量程與1000 V 量程時，按下RELEASE鍵，解除鎖定。2
?將黑色測試線連接到接地側。3
?將紅色測試線連接到被測物上。4
?按下MEASURE 鍵。連續測量時，彈起該鍵。5
?顯示穩定之后，讀取值。6
?在將測試線連接到被測物的狀態下，將MEASURE 鍵設為OFF。

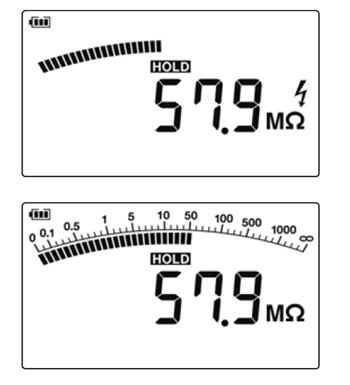

?最后的測量值和HOLD同時顯示，開始放電。
?放電標志消失時，測量結束。

放電功能

如前所述關于放電功能，請在測量結束后按照以下步驟確認并進行。
?在測試線不離開被測物的狀態下，將MEASURE 鍵設為OFF。
?通過本儀器內的放電電路自動對被測物上殘留的電荷進行放電。
?放電消失時，放電結束。
※這是絕緣電阻表的使用方法的概要。請參照各產品的使用說明書正確使用。

絕緣電阻表的電壓測量

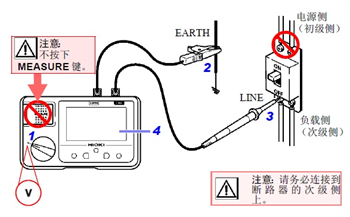

?將旋轉開關設為V。
?將黑色測試線連接到接地側。

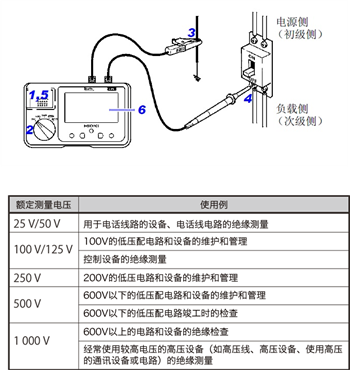

?將紅色測試線連接到斷路器的LINE 側。
?顯示穩定之后，讀取值。
※這是絕緣電阻表的使用方法的概要。請參照各產品的使用說明書正確使用。

絕緣電阻表的電阻測量

測量之前為了取消測試線配線電阻，請進行調零。
?將旋轉開關設為Ω。
?短接測試線的頂端。
?彈起MEASURE 鍵。
?將MEASURE 鍵設為OFF，保持測量值。
?按下[OΩ ADJ]鍵
?將測試線連接到被測物上。
?按下MEASURE 鍵，讀取顯示值。
?使用之后，請將MEASURE 鍵設為OFF。

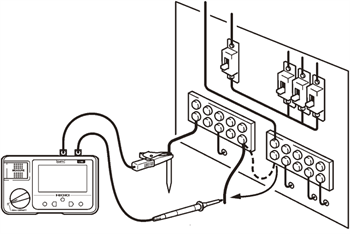

右圖為接地線的導通檢查。
※這是絕緣電阻表的使用方法的概要。請參照各產品的使用說明書正確使用。

PVΩ測量功能僅限絕緣電阻表IR4053-10的功能

PVΩ測量功能用于測量光伏電池面板和接地之間的絕緣電阻。可以不受發電的影響正確進行絕緣電阻的測量。

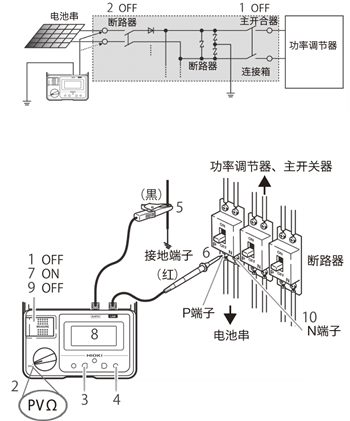

?關閉連接箱的主開合器，并切斷和功率調節器的連接。
?將所有電池串的斷路器都關閉。
?確認MEASURE鍵是否設置為OFF。1
?將旋動開關設置為 [PVΩ]。
?使用開關確定500V或1000V的試驗電壓。3
?按下操作鍵，接觸鎖定。4
?黑色測試線連接接地端子。5
?紅色測試線連接電池串的P端子。6
?按下MEASURE鍵。7
?約4秒后顯示絕緣阻抗值。8
?將MAEASURE鍵設置為OFF。9
?若P端子絕緣不良的話，則紅色測試線連接N端子，并按照7～9的步驟測量絕緣電阻。

※這是絕緣電阻表的使用方法的概要。請參照各產品的使用說明書正確使用
