01.電阻測量和低阻測量

使用模擬萬用表測量電阻的方法

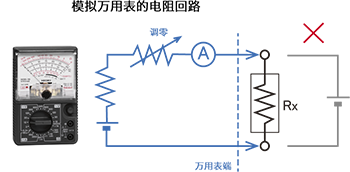

模擬萬用表的電阻測量回路如右圖所示。

測量電阻Rx前，請將測試探頭之間短路后進行調零。這樣可以補償萬用表內部的電阻值。
Rx上施加電壓時可能發生短路事故，請務必確認。

模擬萬用表可以通過連接電阻Rx時的電流表A的變化來讀取電阻值。

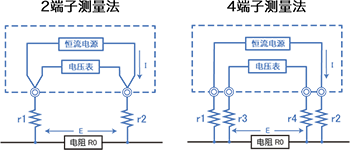

數字萬用表的2端子測量法和電阻計的4端子測量法

數字萬用表的電阻測量方法基本上都上2端子測量法。流過一定電流后通過電壓表來讀取電阻R0的電阻值，測量含接線電阻r1和r2在內的電阻值。

為了減小此影響，在測量電阻R0之前需要將測試探頭短路后進行調零。

但是即便是使用這種方法仍然無法消除測試探頭和被測物之間的接觸電阻的影響。而且電阻R0的電阻值較低，導致無法準確測量。

4端子測量法是流過一定電流的回路和電壓表的回路一直到被測物的兩端都是獨立的。4根測試線完全短路后進行調零的話，不僅去除了接觸電阻的影響，還能忽略r1到r4 的接線電阻的影響。

測量直流電阻的4端子測量法在HIOKI產品中，僅是一部分臺式數字萬用表和電阻計所采用的的測量方法。

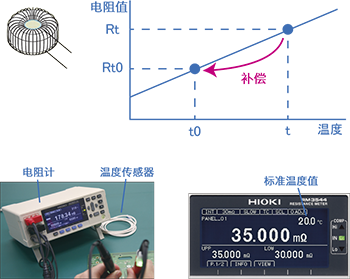

電阻計的溫度換算功能

不論什么物體都會因為溫度的變化導致電阻值也變化。使用電阻計進行測量并不限制被測物的溫度，因此為了進行統一的檢查需要排除溫度的影響。

從電阻計上連接的溫度傳感器的溫度值t中讀取和標準溫度t0之間的差值，補償測量的電阻值并顯示出來的功能就是電阻計的溫度補償功能。

在此設置中需要在電阻計上設置溫度系數。

軟銅線的話，設置0.00393/℃的系數。（HIOKI制造的電阻計的標準采用值）
不同物質的溫度系數的詳細內容請參考我司電阻計的使用說明書。
