為了可靠地測量較小電阻，采用 4 端子測試法。采用 2 端子測量時（圖1），測試線其自身的導體電阻會被加算到被測電阻上，從而造成誤差。4 端子測量（圖2）采用的是電流源端子（可供給恒電流）(HCUR、LCUR) 與電壓檢測端子（可檢測電壓下降）(HPOT、LPOT) 的結構。由于電壓計的輸入阻抗較高，因此與被測電阻連接的電壓檢測端子側導線幾乎不會流過電流，這樣就可進行準確的測量，而不會受到測試線電阻或接觸電阻的影響。

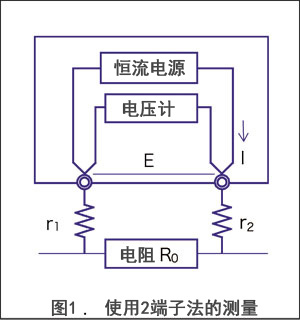

＜圖1＞

電流 I 流入被測電阻 R0、配線電阻 r1、 r2 中。因此，測量電壓可使用 E = I(r1+R0+r2) 關系式求出，結果值中含有配線電阻 r1、 r2。

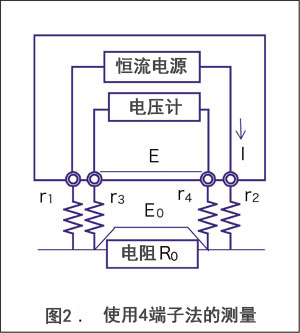

＜圖2＞

電流 I 全部流入 R0。因此，r3 和 r4的電壓下降為 0，測量電壓 E 與被測電阻 R0 兩端的電壓下降 E0 相等，測量電阻時可不會受到 r1 ～ r4 的影響。

※接觸電阻

接觸面的粗糙度和氧化膜、油、銹跡、灰塵等垃圾的附著造成接觸面產生電阻。

接觸電阻根據環境條件可達到幾Ω~幾十Ω，這個值一般不穩定，因此用萬用表等2端子測量是難以準確測量的。
