電子式絕緣電阻表IR3455 的測量端子：紅色為正，黑色為負。
通常，紅色連接到接地側，黑色連接到線路側，以測量物體的絕緣電阻。 （見下圖）

此外，JIS 兼容絕緣電阻表具有負極性，將黑色連接到接地側，將紅色連接到線路側。
（IR4000 系列等）

參考【FAQ】
絕緣電阻計的測量端子的極性http://kyani1.com/html/support/faq_19

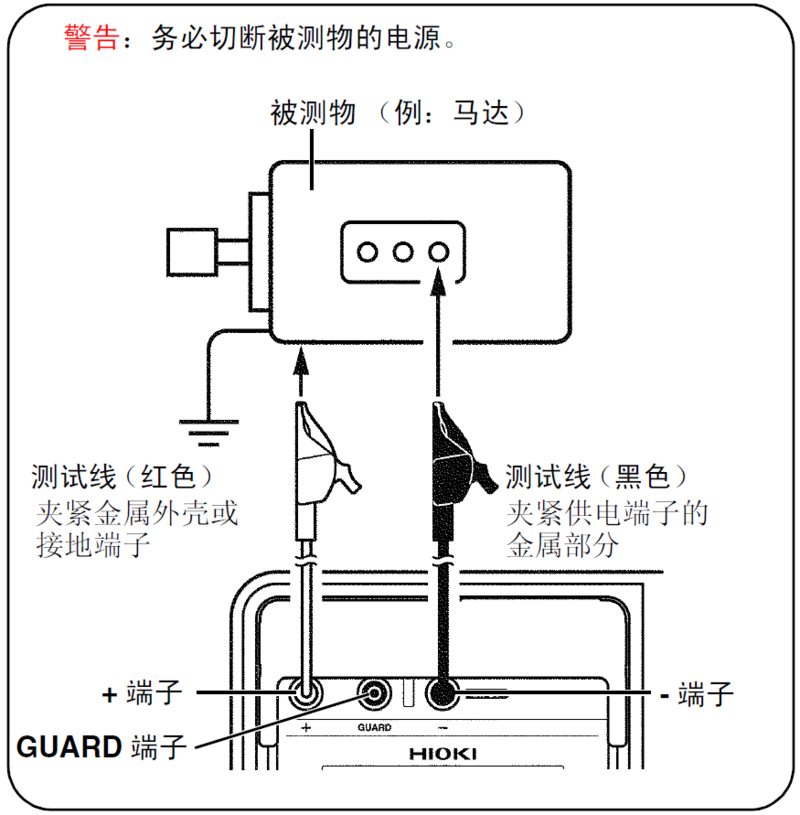

                                                     IR3455的連接
