電芯大電流充放電時便攜式內阻測試方案

客戶簡介

某鋰電池客戶，總部位于美國，在全球多地設有分公司，涉獵領域包括材料、電芯、模塊、電池安全算法和循環利用等方面。目前，其坐落于中國上海的分公司總產能已超過1Gwh。

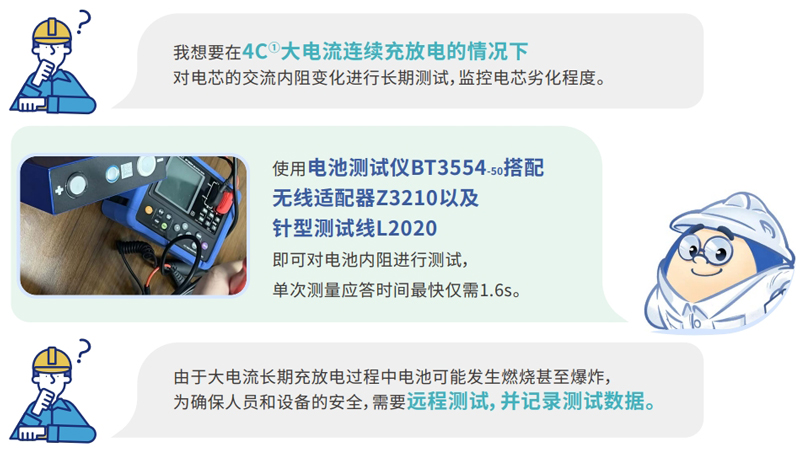

客戶Q&A

① C表示的是充放電倍率，充放電電流一般通過充放電倍率來表示。計算方式為：充放電倍率=充放電電流/額定容量；例如：額定容量為①100Ah的電池用10A放電時，其放電倍率即0.1C。

采用便攜式設計，設備由干電池供電。電阻測量范圍為3mΩ~3Ω，測量精度: ±0.8% rdg ±6 dgt (僅3 mΩ量程下為±1.0% rdg ±8 dgt)，儀器從測量到保存最快僅需不到2s。搭載無線適配器Z3210后可讓儀器擁有藍牙通訊功能，實現更多測試方式。

針型測試線L2020

采用四線制測量原理②，有效提高了測量微小電阻的精度。前端L字形設計，可伸入至狹窄空間以及配電盤內部，對應狹窄空間的電池檢查，大幅提高了作業的可操作性。

②四線制的測試方式原理為通過兩條測試線線施加恒定電流，另兩條測試線②則用于測試電壓變化，以此排除了線②阻對測試值的影響，大大提高了測量微小電阻時的精度。

實測回顧

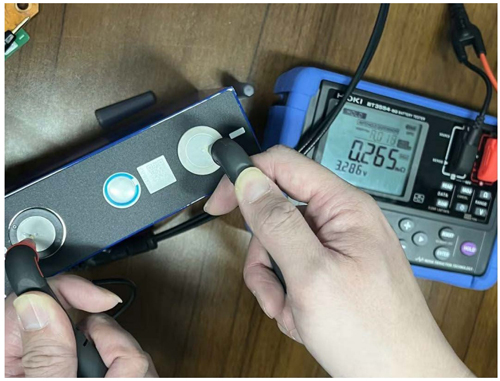

電池測試儀BT3554-50搭載自動保持功能，在測量值穩定后，可自動保持測量值。并將自動保持的測量值保存至內部存儲器中，從而迅速運行工作。設備從測量到記錄保存最快只需2秒，記錄上一個數值后即會自動開始下一次測量。測試完成后，可以回溯之前的測試數據并導出。

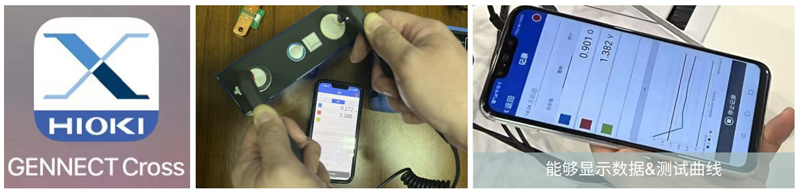

安裝無線適配器Z3210后，電池測試儀BT3554-50將具備藍牙通訊功能，通過移動端App【GENNECT Cross】將移動設備與儀器配對后，即可通過App實時控制 B 設備進行測試，并獲取測試數據及曲線，測試結果將自動保存于App中。

*日置多款現場測量儀表均可安裝無線適配器Z3210并配備有該功能【HID功能關閉狀態下】。

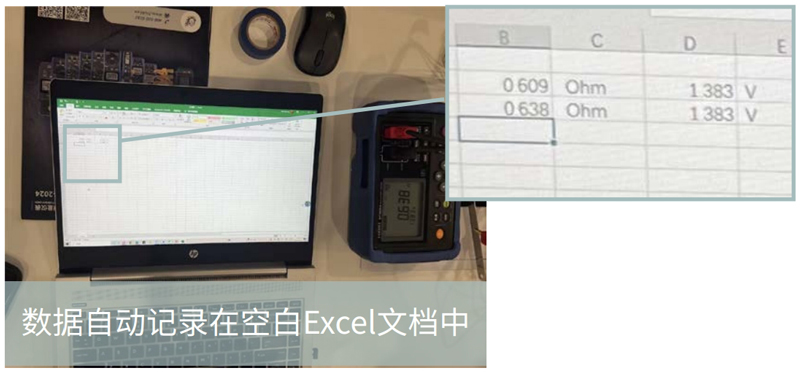

安裝無線適配器Z3210后，將電池測試儀BT3554-50與電腦配對，啟用【HID】功能。在測量值穩定后，儀器將通過無線形式將數據自動傳輸至當前打開的Excel文檔或文本文檔中。

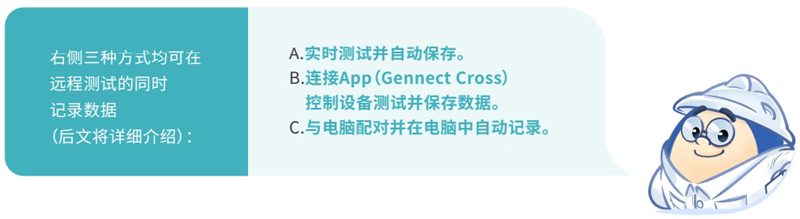

通過上述三種測試方式，針對遠程控制的需求介紹了多種可行方案，可根據實際環境自行選擇最合適的方法。測試治具方面，客戶后續可根據需求基于測試原理設計專用工裝，進一步提升測試便利程度，提高測試效率。

案例衍生

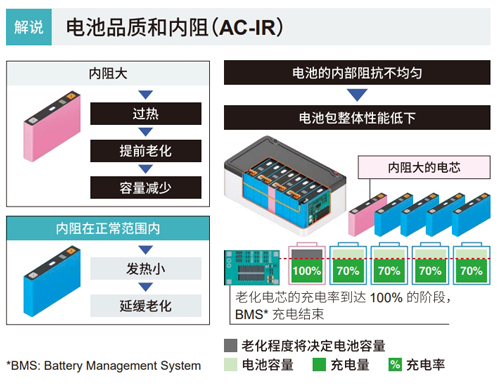

為什么要測量電池內阻？

內阻和電池電芯的容量低下

內阻大的電池電芯容易發生過熱、提前老化。老化和電芯容量低下將使內阻增大。內阻隨著時間的流逝和運輸途中的顛簸而發生變化。因此每次在出庫時和入庫時都要進行檢測，將內阻大的電芯剔除。

內阻和電池包的性能

電池包內的各電芯的內阻一致性非常重要。一旦電芯的內阻大或老化程度高，那么整個電池包的容量都會受到限制。特別是老化后、容量下降的電芯通過BMS*控制功能來防止其過充電和過放電，整個電池包的性能急速下降。挑選出相同的內部陽抗、老化程度一樣的電芯，將提高電池包的品質。

更多電池內阻測試方案

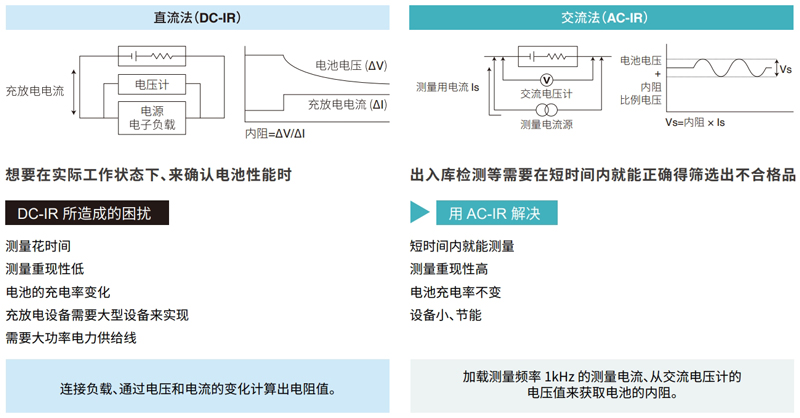

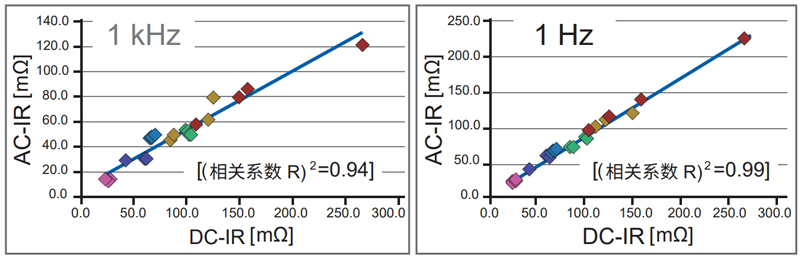

測量電池的內阻，有交流法和直流法兩種方式。交流發測量出的電阻被稱為AC-IR，直流法測量出的電阻被稱為DC-IR，二者是互補的關系。雖然可根據不同的測量目的，分別使用不同的測試方法，但是推薦兩種測量方法同時使用。日置的電池測試儀，通過4端子法來測量AC-IR。
