某汽車行業的上市企業客戶自成立以來已超過20年，坐落于安徽，目前在中國多地設有產線和實驗室。致力于為消費電子產品、汽車領域產品以及企業通訊提供核心零部件。

問：我想要在溫箱環境中測試充電槍工作過程中內部熱敏電阻的阻值，由于每一把充電槍中存在多個NTC（負溫度系數熱敏電阻），需要同時進行測試。

答：可以使用RM3545-02搭配Z3003多通道掃描模塊，實現多通道電阻測試方案。該配置下單臺儀器最多可實現兩線42通道或四線20通道的連續測試?？赏ㄟ^與上位機通訊將測試數據實時記錄并顯示。

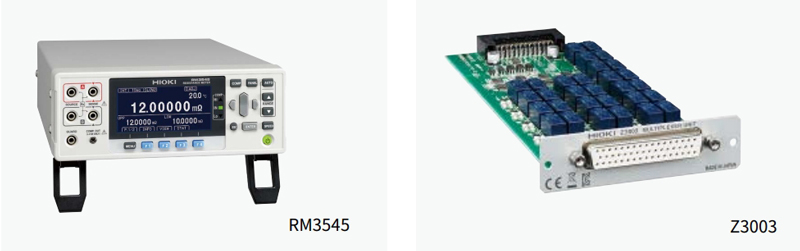

電阻計RM3545

電阻計RM3545的基本精度為0.006%，最小分辨率0.01μΩ 1 ，最大測量電流1A，可測范圍0.00μΩ(測試電流1A)~1200MΩ，支持高速自動化判別，單通道從測量開始到判斷輸出最快2.2ms。

多路轉接器單元Z3003

多路轉接器單元Z3003(僅限RM3545-02或RM3545A-2可搭載) 為可進行多點測量和可綜合判斷的多路轉接器。Z3003的切換時間為30ms/通道，總掃描時間 2 為（切換時間+含延遲時間的測量時間）×通道數。

 1 如有更高精度、更高分辨率的電阻測量需求，推薦使用RM3545的升級產品RM3545A。

 2 測量時間以及精度的典型值請參照相應的產品樣本說明。

接線方式

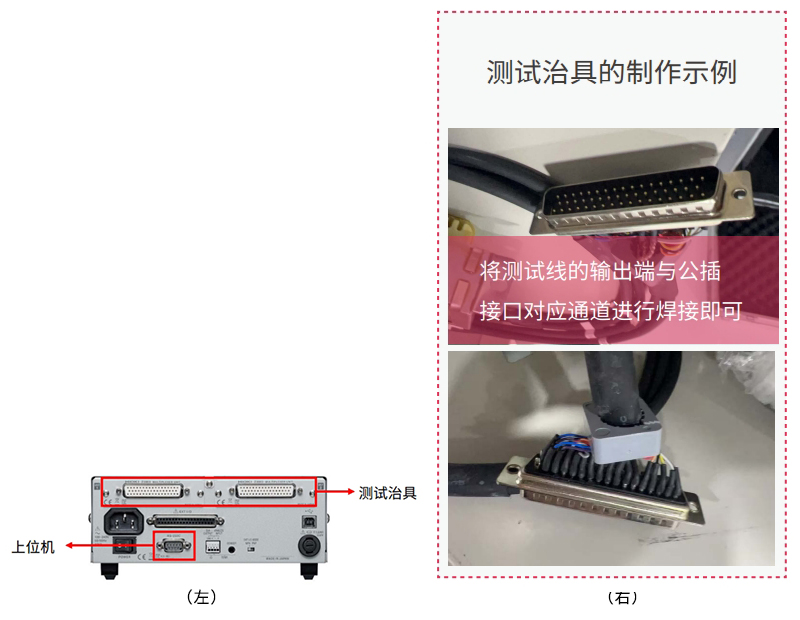

使用連接器D-SUB 50 針插口將測試治具與Z3003多通道掃描模塊連接。并將儀器通過RS-232C通訊接口實現設備與上位機的通訊功能，即可將測試值在上位機中實時顯示并記錄。

*測試治具可自制（參考右圖中制作示例）或根據需求定制，*詳情請聯系日置。

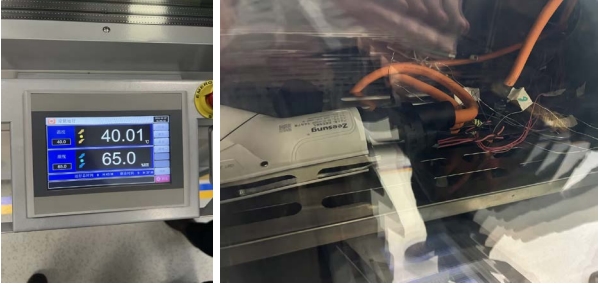

在溫箱環境下（40℃，65%RH）對單支充電槍中6路熱敏電阻同時測試，在1s內可得到一組完整測試數據，有效幫助客戶提高了測試效率。

*可以使用PC端軟件【Rm3545App】直接控制測試并保存數據，相關軟件可在【日置官網-技術支持-軟件下載】中免費下載。亦可以使用sequence maker等調試軟件向儀器發送指令。

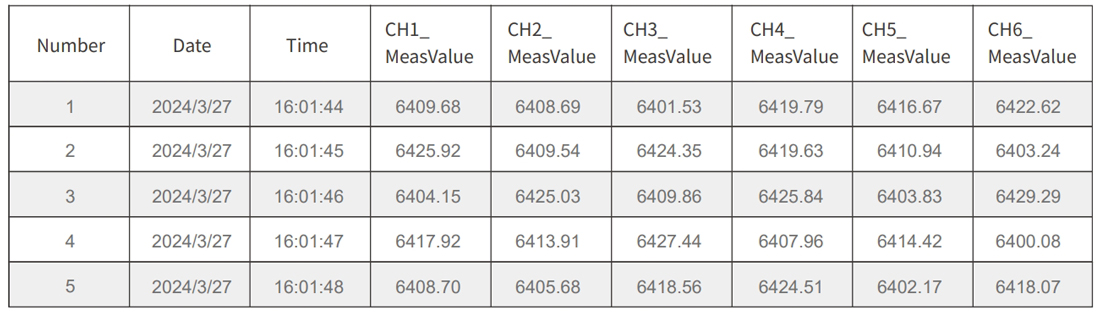

RM3545-02在上位機中顯示的測試數據

*該測試界面僅作為示例展示，非客戶端真實測試數據

充電槍內部的溫度傳感系統

充電槍中的主要感溫元件是熱敏電阻，當充電溫度達到預設值時，將會自動降低充電功率，以防止溫度進一步上升，若溫度仍持續攀升并再次達到預設溫度時，溫控系統將切斷電源，停止充電。待溫度回落后重新開啟充電。這能夠有效防止充電時因溫度過高導致插座熔化甚至火災等事故的發生。

熱敏電阻

熱敏電阻是一種電阻值與溫度具有非線性對應關系的電阻，可分為阻值隨溫度升高而增大的正溫度系數熱敏電阻（PTC），以及阻值隨溫度升高而減小的負溫度系數熱敏電阻（NTC）?？梢酝ㄟ^測量熱敏電阻的阻值，并通過特定算法將阻值轉換為溫度，以此實現部分具有高精度需求的溫度測試場景。

大部分的溫度測試的場景中，客戶都會使用熱電偶、熱電阻或熱敏電阻進行溫度測試，以下我們通過表格的形式比較熱電偶、熱電阻、熱敏電阻的區別：
