某軌交行業供電部門客戶。所屬集團業務包括軌道交通運營管理、項目建設、投融資、資產資源開發和技術研發等。

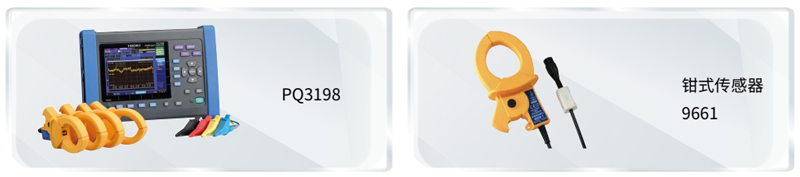

電能質量分析儀PQ3198

符合國際標準IEC61000-4-30 Ed.3 Class A。測試接線方式為單相2線～三相4線，測試頻率為DC、50-60Hz、400HZ。主機可直接為原廠電流傳感器供電。儀器能夠按照時序同時測量電壓、電流、功率、諧波、間諧波、閃變等。記錄電能趨勢的同時會捕捉瞬間停電、電壓下降、頻率變化等所有電源異常情況，通過應用軟件PQ ONE可直接導出符合GB標準的報告。電能質量分析儀PQ3198共配備4通道，使用（ch1，ch2，ch3）和ch4還可以進行雙系統的功率測量和效率運算。

鉗式傳感器9661

為可測試AC 500A的電流傳感器，頻率特性40 Hz ～ 5kHz ，AC 1mV/A輸出，鉗口直徑：46mm。適用于逆變器設備或工業用電力線的測試。

測試時間選取了負荷情況較為典型、包含諧波源負荷較多的高峰時段作為檢測時段。該時段內，空調、風機、冷水機組、扶梯運行較多、節能燈具照明負荷較高，適合進行測試。

根據相關標準①規定，應取測量時段內各相持續測量過程中實測值95%概率值，并取三項中最大一相的值，作為測試時段的諧波水平值，并以此作為判斷諧波是否超標的依據。判斷標準為：總諧波畸變率（THD）不應大于5%，奇次（1-25次）諧波含有率不應大于4%，偶次（2-24次）諧波含有率不應大于2%。

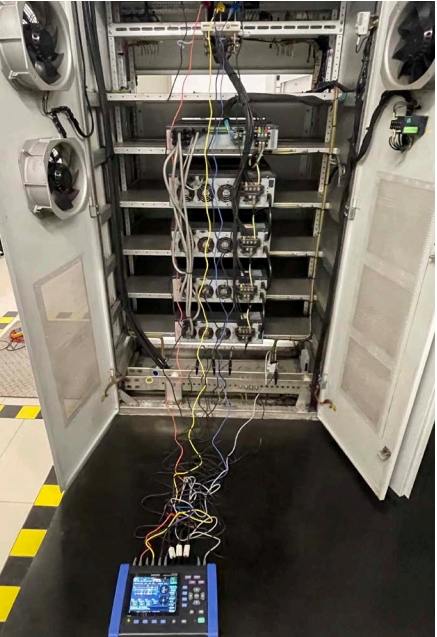

使用電能質量分析儀PQ3198在變壓器低壓側或400V母線側測量，測量時母線的I段、II段分別測量，以10分鐘為一個周期，共測量3個周期，并對結果取平均值。測試結果良好，各諧波數據均處于規定范圍內，且客戶對于電能質量分析儀PQ3198的界面和功能非常滿意。

*測試具體數據不便公開，僅作為客戶內部參考使用。

①相關標準參考GBT 14549-1993《電能質量 公用電網諧波》

相關標準

根據GBT 14549-1993《電能質量 公用電網諧波》中的內容

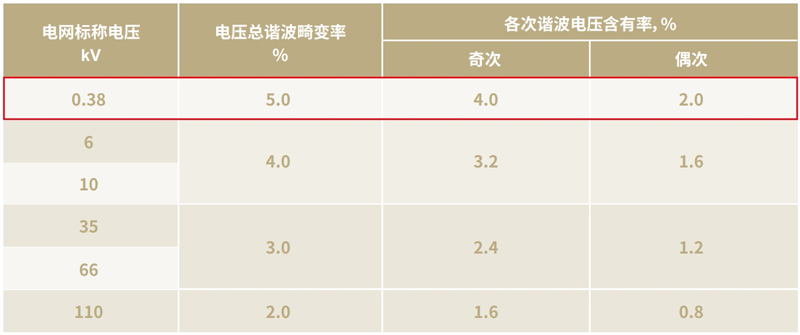

定義4 規定了400V系統諧波電壓限值：

定義5 規定了諧波電流允許值：

關于母線及母線的接線方式

母線在電力系統中起到連接各個分支回路的作用，用于匯集、分配和傳送電能。母線有多種接線方式，標準中提到的“母線的I段、II段分別測量”指的就是單母線分段的測試方式。Ⅰ段母線Ⅱ段母線是指變電站或配電室中的一種母線接線方式。它的基本原理是將一條母線分成兩段，每段母線上連接若干出線，兩段母線之間通過母聯斷路器相連。這么做的好處在于當一段母線或進線出現故障時，就可以通過母聯斷路器將另一段母線的電源轉接過來，保證出線的供電不間斷。

關于諧波

諧波指的是頻率為基波整數倍的其他正弦波。例如一個基波的頻率為50Hz，那么該電網中存在的100Hz的正弦波即為二次諧波、150Hz的正弦波即為三次諧波，以此類推。

對于另一些頻率為基波分?jǐn)?shù)倍的正弦波則被稱為間諧波（或分?jǐn)?shù)諧波），同樣可用電能質量分析儀PQ3198進行測量，相關標準參考GB/T 24337-2009《電能質量 公用電網間諧波》。

諧波的形成原因在于電力系統中的變壓器、電動機、發電機等非線性負載設備。當電力系統向這些設備供電，它們對系統發電機所供給的基波能量進行各種處理的同時，也會將部分非正弦波反送到電力系統，使原本的電壓正弦波發生畸變，就形成了不同頻率和振幅的諧波。

在我們通常所說的諧波中，諧波電流是諧波形成的根本原因，而諧波電壓則是諧波電流流過線路時產生的。二者的關系為（歐姆定律）：

諧波電壓 = 諧波電流 × 電網阻抗

諧波的危害包括但不限于以下幾點：首先是對電網的污染，使用電環境發生惡化；諧波（尤其奇次諧波）會引起設備的附加損耗，并使設備過熱，工作效率下降，甚至引發故障；對環境中的通訊設備產生干擾，影響通訊設備的正常工作。

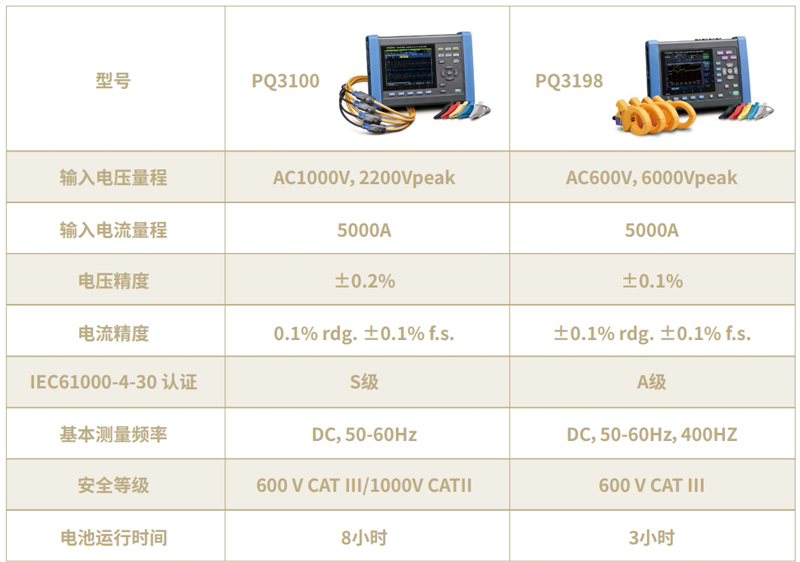

日置電能質量分析儀產品線

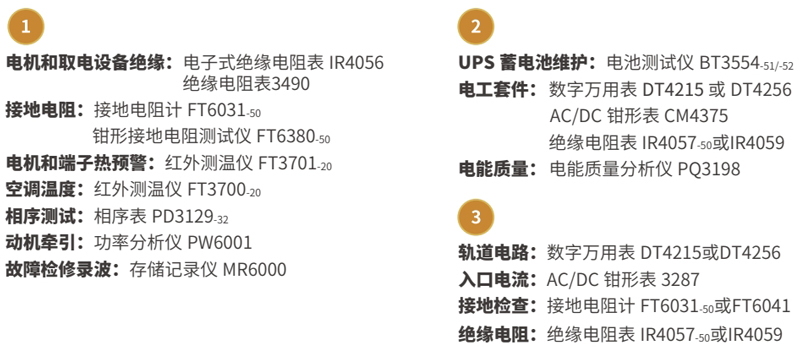

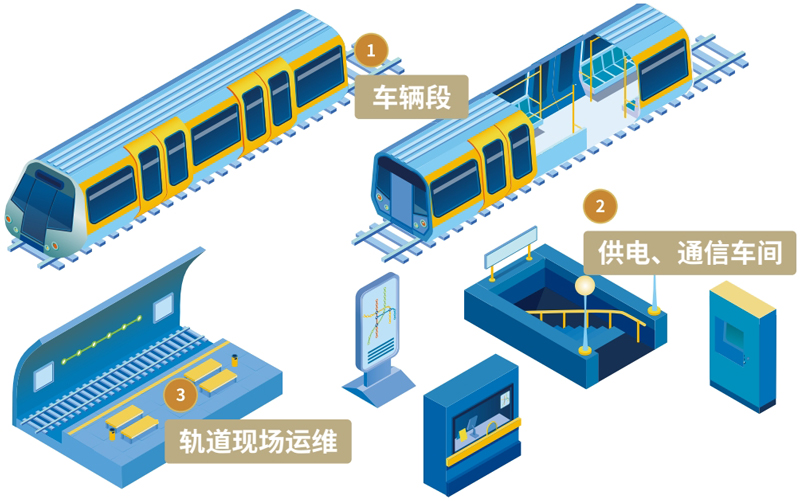

適用于軌交行業的日置現場測試類儀器
